Устранение неисправности в сети MOST (2003, 2004)

Применимость

Общая информация

Сеть MOST контролируется модулем управления информационно-развлекательной системы (ICM). Если он обнаруживает неисправность в сети MOST, в модуле управления информационно-развлекательной системы (ICM) регистрируется код неисправности. Есть различные типы кодов неисправности, которые зависят от типа неисправности. Согласно общему правилу, если световой импульс в сети MOST исчезает, вся сеть перестает работать.Типами обнаруживаемых неисправностей являются:

• данные от модуля управления не поступают
• нарушение связи в сети MOST.

Данные от модуля управления не поступают

Модуль управления информационно-развлекательной системы (ICM) знает, какие модули управления подсоединены к сети MOST. Если какой-нибудь модуль управления в сети MOST перестает обмениваться данными, в модуле управления информационно-развлекательной системы (ICM) регистрируется код неисправности. Для этой неисправности для каждого модуля управления в сети MOST есть код неисправности. Коды неисправности имеют номера от ICM-1A51 до ICM-1A57.Коды неисправности отсутствия связи также регистрируются для дополнительных блоков глобальной системы местоопределения и канала сообщений о дорожном движении, которые подсоединены к модулю антенны (ATM). Коды неисправности имеют номера ICM-1A58 и ICM-1A59.Причиной отсутствия связи может быть внутренняя неисправность в модуле управления или неправильное применение функции в модуле управления.

Нарушение связи

При наличии внутренних неисправностей в модуле управления информационно-развлекательной системы (ICM), не позволяющих передающим или принимающим диодам посылать звуковые импульсы по сети MOST, регистрируется код неисправности ICM-DC00.При наличии неисправностей, при которых сообщения не могут быть переданы по сети MOST, регистрируется код неисправности ICM-DC02. Причинами этой неисправности могут быть:

• у модуля управления, кроме модуля управления информационно-развлекательной системы (ICM), неисправный оптический разъем
• у модуля управления внутренняя неисправность, что означает, что оптическое соединение не работает
• на модуль управления в сети MOST не поступает электропитание. Если электропитание отсутствует, оптический разъем прекращает передачу света
• поврежден оптический кабель или в нем имеется разрыв. Эта неисправность может появиться, если радиус изгиба кабеля слишком маленький, или кабель был согнут
• на оптических разъемах имеется грязь или масло, что препятствует прохождению света
• соединение с модулем управления ослабло
• оптоволоконные выводы в разъеме соединены перекрестно
• имеется нарушение контактов, так как оптоволоконная проводка установлена неправильно или оптоволоконный штырьковый вывод отжат в разъеме
• шунтирующий разъем ослаблен или поврежден.

Диагностика разрыва кольца используется для выполнения ремонта по коду неисправности ICM-DC02. Если после выполнения диагностики разрыва кольца обнаружен разрыв в сети MOST, в модуле управления информационно-развлекательной системы (ICM) будет зарегистрирован код неисправности ICM-DC01. В этом случае положение разрыва цепи и расположение модуля управления может быть считано с модуля управления информационно-развлекательной системы (ICM).

Диагностика разрыва кольца

Общая информация

Эта функция является важной при выполнении поиска неисправности в сети MOST. Диагностика разрыва кольца используется при наличии разрыва цепи в сети MOST, и когда в модуле управления информационно-развлекательной системы (ICM) зарегистрирован код неисправности ICM-DC02.Во время выполнения поиска неисправности все модули управления передают сообщение на модуль управления информационно-развлекательной системы (ICM) в обратном порядке по отношению к положению в сети. Это означает, что модуль антенны (ATM) является первым, а не последним. Неработающий модуль управления не будет передавать ответ на модуль управления информационно-развлекательной системы (ICM). Это также значит, что модули управления, подсоединенные после неисправного модуля управления, не смогут передавать сообщение на модуль управления информационно-развлекательной системы (ICM).То же самое применимо при наличии разрыва цепи в оптоволоконном кабеле в сети MOST. Ни один из модулей управления до разрыва цепи не сможет послать свое сообщение на модуль управления информационно-развлекательной системы (ICM). Модуль управления информационно-развлекательной системы (ICM) теперь сможет вычислить положение разрыва цепи на основании входящих сообщений.

Подсказка: Важно знать, какие модули управления подсоединены и в каком порядке, чтобы определить, какой модуль управления посылает каждое сообщение.

Пример 1

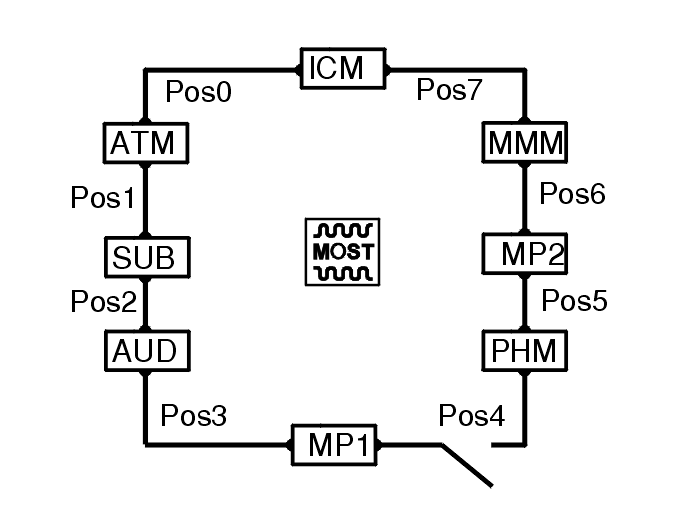

Все восемь модулей управления входят в сеть MOST.В проводке между модулем телефона (PHM) и модулем минидисков (MP1) есть разрыв цепи. Смотрите иллюстрацию.Во время диагностики разрыва кольца модуль управления информационно-развлекательной системы (ICM) получает ответы в обратном порядке по сравнению с порядком модулей управления. Те, которые расположены до модуля минидисков (MP1), не могут ответить модулю управления информационно-развлекательной системы (ICM).Модуль управления информационно-развлекательной системы (ICM) получает ответы до положения четыре и показывает значение 4.Если разрыва цепи не было, ответом модуля управления информационно-развлекательной системы (ICM) было бы “в порядке” (ОК).

Пример 2

Сеть MOST, к которой не подсоединен модуль низкочастотного громкоговорителя (SUB), однако семь других модулей управления подсоединены.В проводке между модулем телефона (PHM) и модулем компакт-дисков (MP2) есть разрыв цепи.Во время диагностики разрыва кольца значение ответа от всех модулей управления до модуля низкочастотного громкоговорителя (SUB) будет на один меньше, чем в примере 1, когда все модули управления подсоединены.Модуль управления информационно-развлекательной системы (ICM) получает ответы до положения три и показывает значение 3.Если разрыва цепи не было, ответом модуля управления информационно-развлекательной системы (ICM) было бы “в порядке” (ОК).
