Установка жгута проводов V70 2000- (Версия 1)

Подготовка к установке жгута проводов

Снимите переднюю и заднюю отделочные панели порога со стороны водителя. Чтобы снять и заменить переднюю отделочную панель порога, см. VIDA. Ремонт и установка, Группа 83, “Отделочная панель порога передней двери ”. Для задней части смотрите VIDA. Ремонт и установка, Группа 83, “Отделочная панель порога задней боковой двери, левая и правая ”.Отогните вверх спинки сиденья.Сложите спинку заднего сиденья.Снимите боковую подушку с левой стороны в автомобилях с левосторонним управлением и с правой стороны в автомобилях с правосторонним управлением. Смотрите VIDA: Ремонт и установка, Группа 83, “Боковая подушка ”.Снимите передний люк пола в багажном отделении.

Установка и прокладка жгута проводов

Примечание: Проводка не должна пересекаться и не должна быть закручена.

Поднимите передний и задний края сиденья водителя.Проведите кабель с серым разъемом под направляющей сиденья. Проложите под сиденьем, как показано на иллюстрации.Проложите разъем и кабель над защитным рукавом вала электродвигателя, так чтобы он образовал арку. Подсоедините разъем от микрофона как показано на иллюстрации.

Прикрепите кабель зажимом к кабелю сиденья как показано на иллюстрации.Вставьте кабель под соединением между передним и задним ковровым покрытием. Проведите кабель под изоляцией и ковровым покрытием, так чтобы он шел вдоль кабеля, идущего к сиденью.Проложите кабель к задней части автомобиля. Сдвиньте ковровое покрытие в сторону. Расположите кабель под ковровым покрытием около передней двери и стойки В.Закрепите кабель на имеющемся кабеле, как показано на иллюстрации.

Автомобили с левосторонним управлением

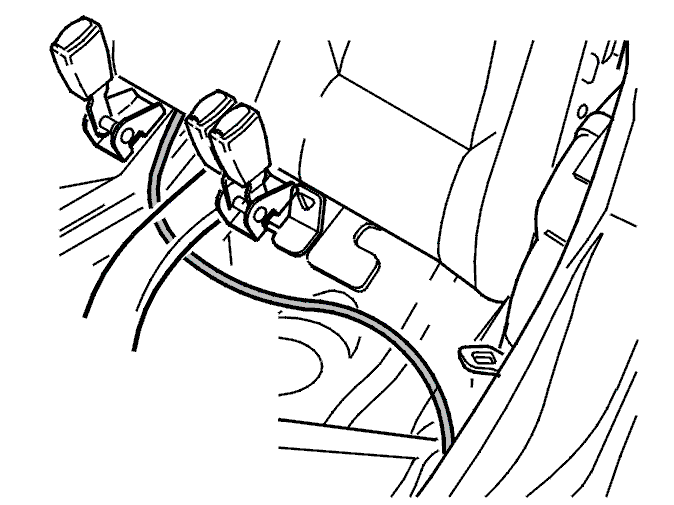

Проложите кабель под изоляционной панелью к стороне пассажира спереди замка ремня безопасности как показано на иллюстрации.

Примечание: Проводка не должна пересекаться и не должна быть закручена.

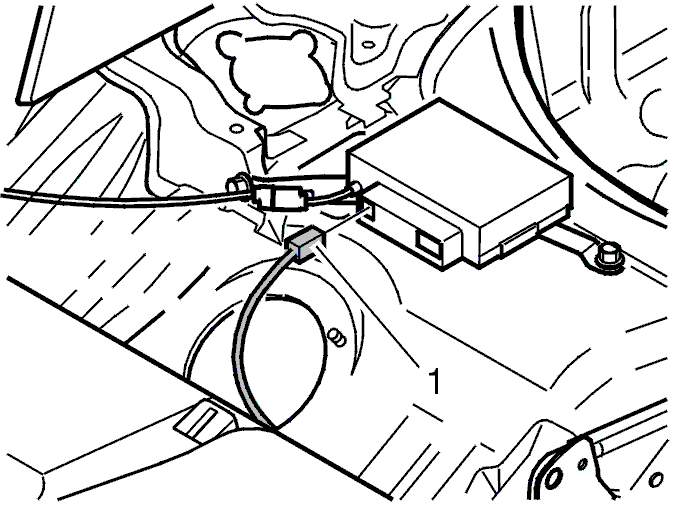

Потяните кабель вверх к черной коробке под изоляцией и спинкой сиденья как показано на иллюстрации.Проложите кабель вдоль имеющегося кабеля к черной коробке. Закрепите кабель как показано на иллюстрации.Снимите имеющийся разъем с черной коробки, сложите и скрепите лентой.Прижмите новый разъем (1) к черной коробке. Прикрепите кабель зажимом к имеющемуся кабелю.

Автомобили с правосторонним управлением

Проложите кабель под изоляционной панелью и спинкой сиденья к черной коробке.

Примечание: Проводка не должна пересекаться и не должна быть закручена.

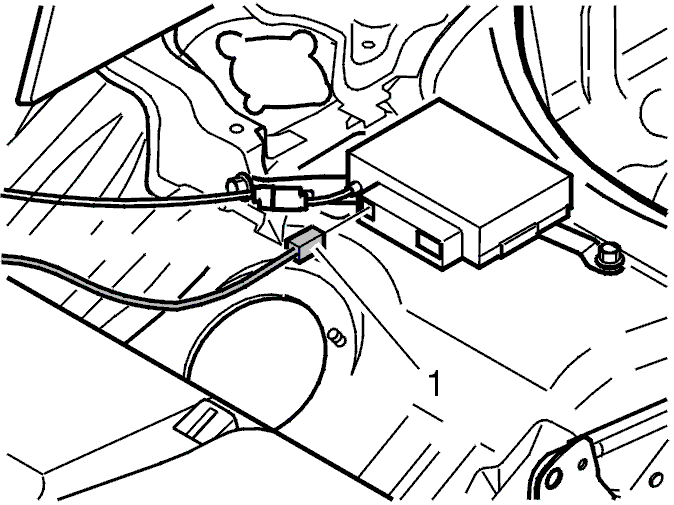

Потяните кабель вверх к черной коробке под изоляцией и спинкой сиденья как показано на иллюстрации.Проложите кабель вдоль имеющегося кабеля к черной коробке. Закрепите кабель как показано на иллюстрации.Снимите имеющийся разъем с черной коробки, сложите и скрепите лентой.Прижмите новый разъем (1) к черной коробке. Прикрепите кабель зажимом к имеющемуся кабелю.

Считайте и сотрите коды неисправности.Установите на место снятые компоненты.
