Установка жгута проводов S80/V70 2000-/V70 XC 2001-(Версия 2)

Подготовка к установке жгута проводов

Снимите переднюю отделочную панель порога со стороны водителя. Смотрите VIDA: Ремонт и установка, Группа 83, “Передняя накладка порога ”.

Снятие сиденья водителя

Снимите четыре панели над винтами сиденья.Потяните передние панели вверх. Потяните задние панели по диагонали вверх и назад.Выверните передние винты.Ослабьте задние винты так, чтобы сиденье можно было наклонить назад, а ковровое покрытие пола можно было отогнуть вверх.

Снятие модуля автомобильного телефона

Отсоедините модуль автомобильного телефона согласно методу в VIDA: Ремонт и установка, Группа 39, “Магнитола / автомобильный телефон, замена ”.Отсоедините 22-штырьковый разъем на модуле автомобильного телефона.Снимите боковую панель на центральной консоли со стороны водителя.Отогните ковровое покрытие пола вперед, чтобы получить доступ к воздуховодам.

Установка нового кабеля

Примечание: Проводка не должна пересекаться и не должна быть закручена.

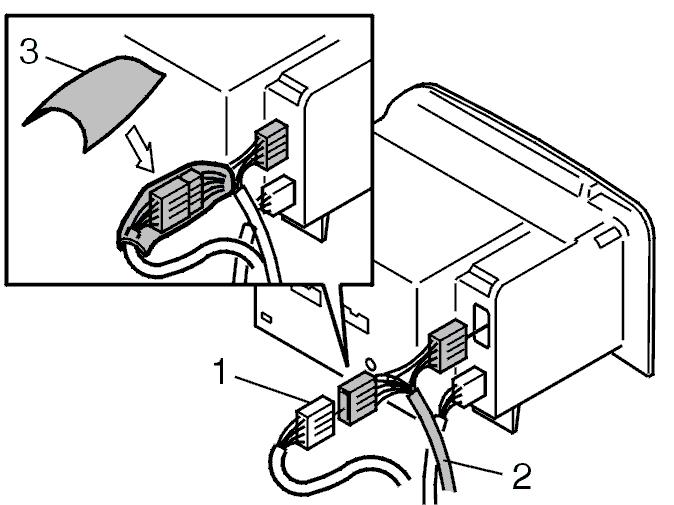

Подсоедините жгут проводов (2) (из комплекта) к отсоединенному разъему (1) и модулю автомобильного телефона. Установите кусок пенорезины (3), чтобы предотвратить дребезжание.

Прокладка жгута проводов

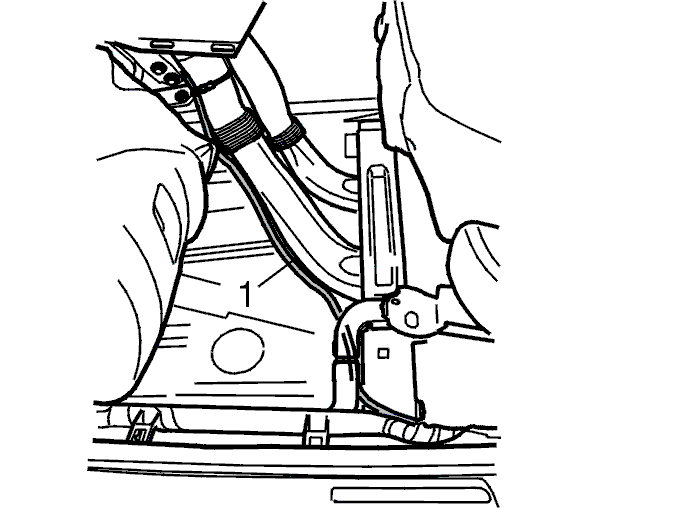

Автомобили с левосторонним управлением:Проложите кабель внутри левой панели на центральной консоли.Автомобили с правосторонним управлением:Проложите кабель внутри правой панели на центральной консоли.Закрепите кабель (1) в переднем воздуховоде.Проложите кабель вдоль воздуховода к опоре сиденья.Проложите кабель вдоль опоры сиденья. Продолжайте выполнение операции под кабельным каналом около порога.

Примечание: На иллюстрации показана только установка в автомобилях с левосторонним управлением.

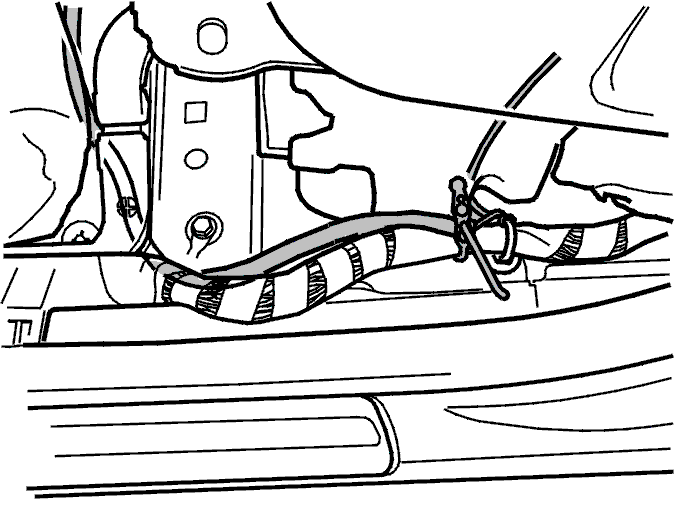

Проложите кабель вдоль имеющегося жгута проводов и назад через опору сиденья к соединению около сиденья водителя. Закрепите кабель.

Подсоединение жгута проводов к сиденью

Примечание: Проводка не должна пересекаться и не должна быть закручена.

Проложите кабель вдоль имеющегося жгута проводов к точке, где имеющийся жгут проводов присоединен зажимом к сиденью (1).Проложите кабель над защитным рукавом вала электродвигателя, так чтобы он образовал арку. Подсоедините разъем от микрофона (2).

Считайте и сотрите коды неисправности.Установите заново снятые компоненты.
