Установка жгута проводов S80 (Версия 1)

Подготовка к установке жгута проводов

Снимите переднюю и заднюю отделочные панели порога со стороны водителя. Чтобы снять и заменить переднюю отделочную панель порога, см. VIDA. Ремонт и установка, Группа 85, “Передняя накладка порога ”. Для задней части смотрите “Задняя накладка порога ”.Снимите панель двери. Смотрите VIDA: Ремонт и установка, Группа 85, “Подушка ”.Снимите боковую подушку. Смотрите VIDA: Ремонт и установка, Группа 85, “Боковая подушка ”.Сложите спинку заднего сиденья.Снимите вещевую полку. Смотрите VIDA: Ремонт и установка, Группа 85, “Полка для вещей ”.

Установка и прокладка жгута проводов

Примечание: Проводка не должна пересекаться и не должна быть закручена.

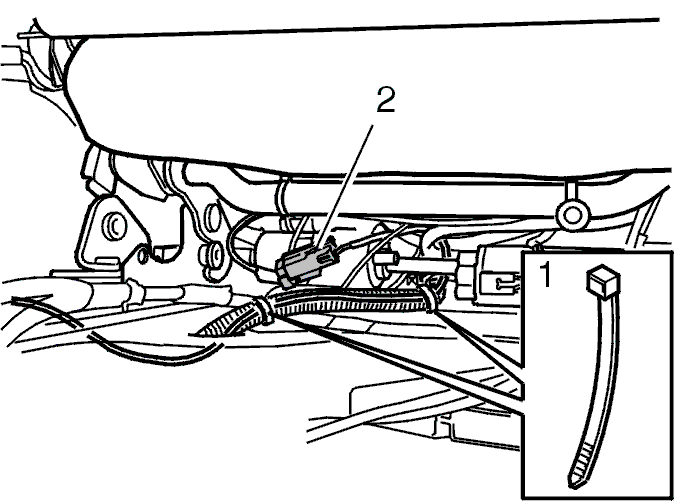

Поднимите передний и задний края сиденья водителя.Проведите кабель с серым разъемом под направляющей сиденья. Проложите под сиденьем, как показано на иллюстрации.Проложите разъем и кабель над защитным рукавом вала электродвигателя, так чтобы он образовал арку. Подсоедините разъем от микрофона как показано на иллюстрации.

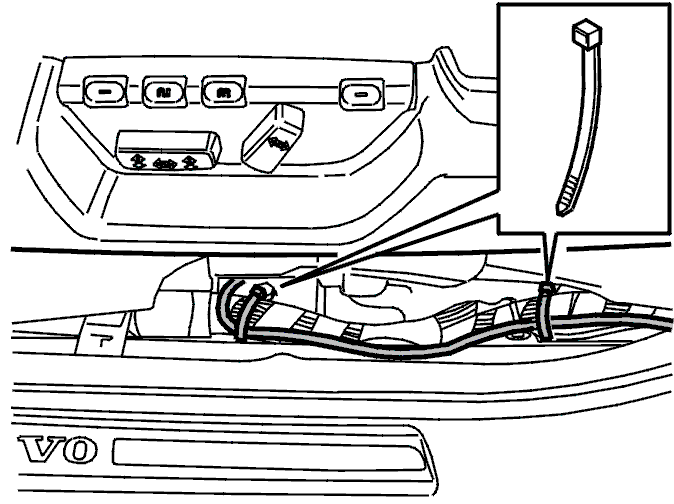

Прикрепите кабель зажимом к кабелю сиденья как показано на иллюстрации.Вставьте кабель под соединением между передним и задним ковровым покрытием. Проведите кабель под изоляцией и ковровым покрытием, так чтобы он шел вдоль кабеля, идущего к сиденью.Проложите кабель к задней части автомобиля. Сдвиньте ковровое покрытие в сторону. Расположите кабель под ковровым покрытием около передней двери и стойки В.Закрепите кабель на имеющемся кабеле, как показано на иллюстрации.

Автомобили с левосторонним управлением

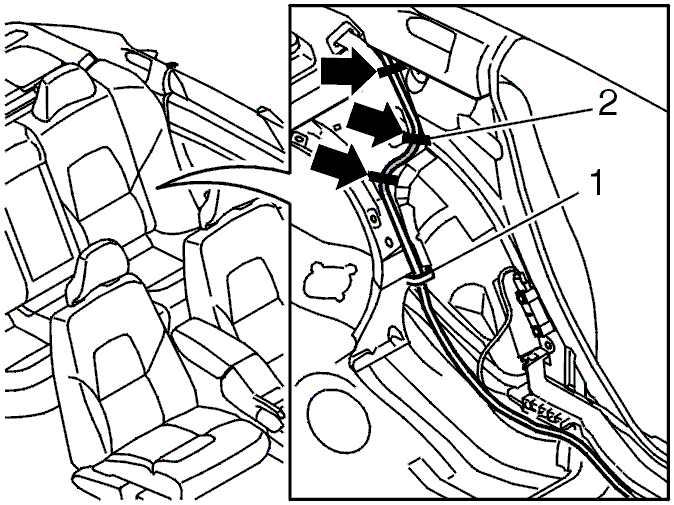

Расположите кабель под ковровым покрытием около задней двери. Отсоедините кабельный канал у задней двери. Расположите кабель под и позади креплений. Вдавите кабельный канал на место.Расположите кабель под разъемом около порога.Проложите кабель под петлей крепления спинки сиденья и сквозь имеющийся зажим или закрепите при помощи нового зажима рядом с имеющимся зажимом как показано на иллюстрации.Потяните кабель вверх к вещевой полке вдоль имеющегося кабеля. Закрепите как показано на иллюстрации.

Примечание: Проводка не должна пересекаться и не должна быть закручена.

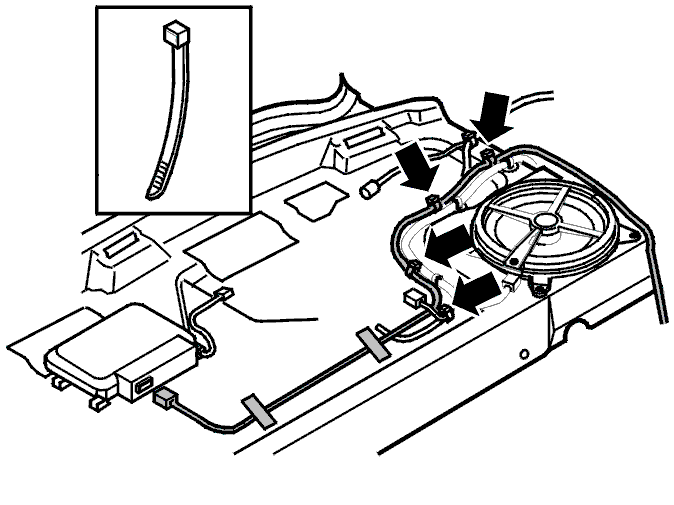

Проложите кабель вдоль имеющегося кабеля к черной коробке. Закрепите кабель как показано на иллюстрации. Снимите имеющийся разъем с черной коробки, сложите и скрепите лентой.Прижмите новый разъем к черной коробке. Прикрепите кабель зажимом к имеющейся проводке.Закрепите кабель при помощи ленты.

Автомобили с правосторонним управлением

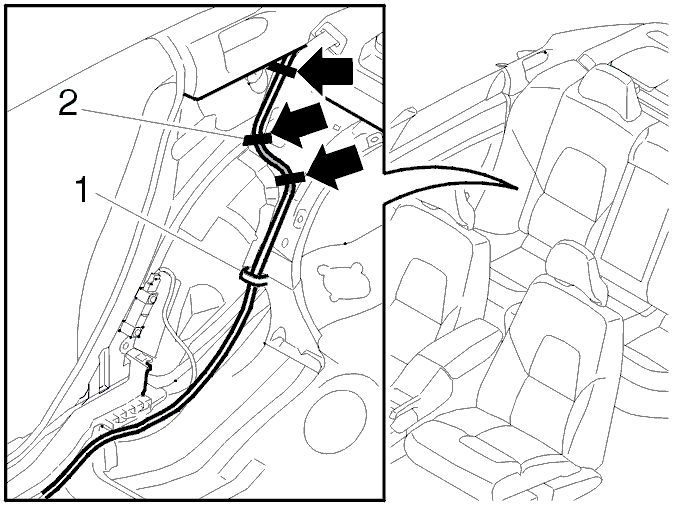

Расположите кабель под ковровым покрытием около задней двери. Отсоедините кабельный канал у задней двери. Расположите кабель под и позади креплений. Вдавите кабельный канал на место.Расположите кабель под разъемом около порога.Проложите кабель под петлей крепления спинки сиденья и сквозь имеющийся зажим или закрепите при помощи нового зажима рядом с имеющимся зажимом как показано на иллюстрации.Потяните кабель вверх к вещевой полке вдоль имеющегося кабеля. Закрепите как показано на иллюстрации.

Примечание: Проводка не должна пересекаться и не должна быть закручена.

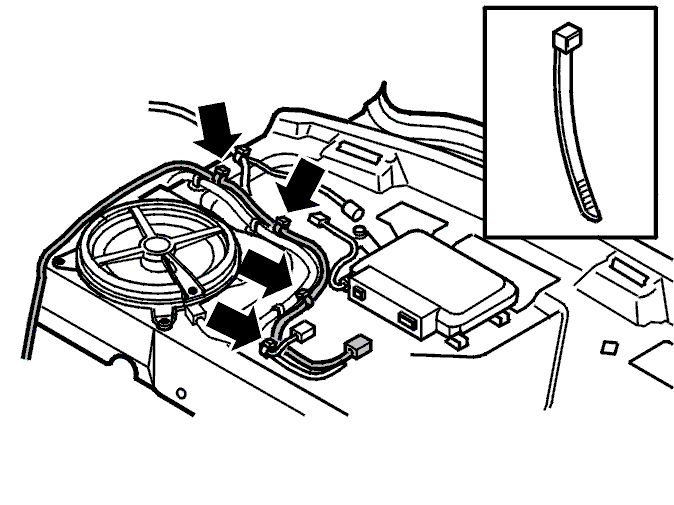

Проложите кабель вдоль имеющегося кабеля к черной коробке. Закрепите кабель как показано на иллюстрации. Снимите имеющийся разъем с черной коробки, сложите и скрепите лентой.Прижмите новый разъем к черной коробке. Прикрепите кабель зажимом к имеющейся проводке.

Считайте и сотрите коды неисправности.Установите на место снятые компоненты.
