Установка вторичного вала (1996, 1997)

Установка ступиц cинхронизатора

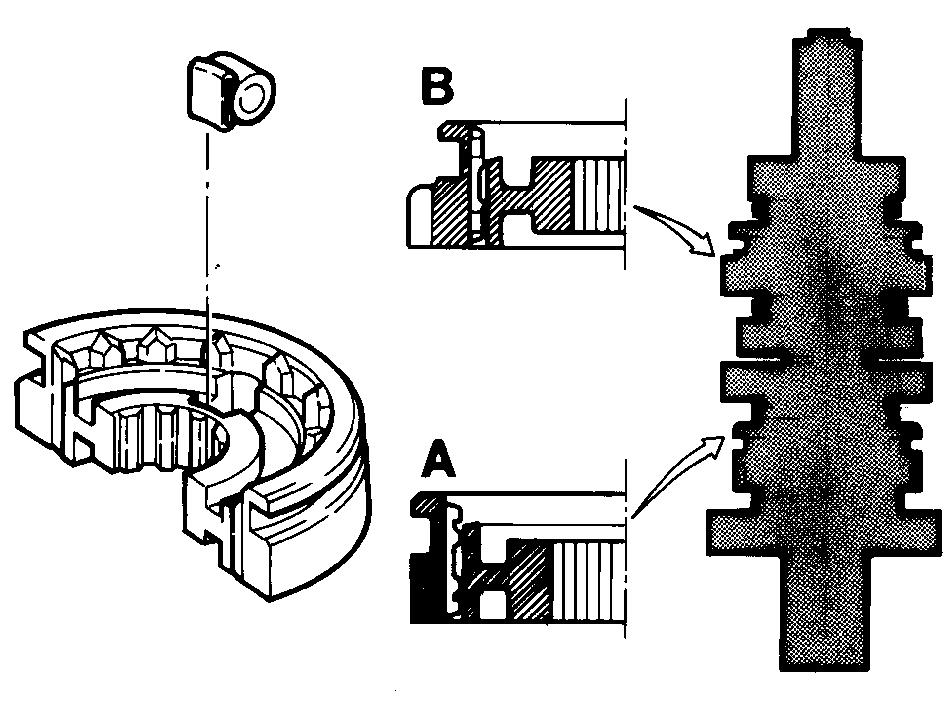

Поместите ступицу на рабочий стол.1-я и 2-я передача: ситуация А.3-я и 4-я передача: ситуация В.Расположите муфту включения на ступице пазом для вилки переключения вверх.Расположите три пружины вместе с роликами в ступице.

Примечание: Всегда используйте новые пружины.

Установка шестерни 1-й передачи

Расположите шестерню вместе с кольцом cинхронизатора на вале.

Установка ступицы cинхронизатора 1-й и 2-й передачи

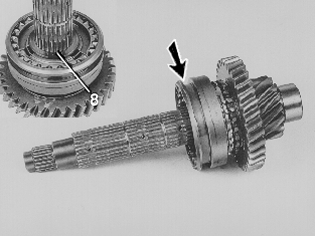

Расположите ступицу вместе с муфтой включения на вале.Установите новое уплотнительное кольцо (8).

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.

Установка шестерни 2-й передачи

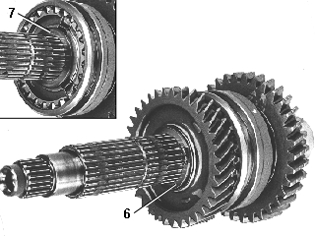

Расположите зубчатое насадочное кольцо (7) скошенной кромкой к шестерне.Расположите шестерню вместе с кольцом cинхронизатора на вале.Установите зубчатое насадочное кольцо скошенной кромкой к шестерне.Установите новое уплотнительное кольцо (6).

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.

Установка шестерни 3-й передачи

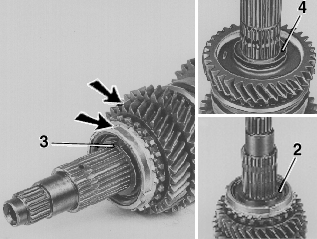

Расположите зубчатое насадочное кольцо (4) скошенной кромкой к шестерне.Расположите шестерню вместе с кольцом cинхронизатора на вале.Установите зубчатое насадочное кольцо (2) скошенной кромкой к шестерне.Установите новое уплотнительное кольцо (3).

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.

Установка ступицы cинхронизатора 3-й и 4-й передачи

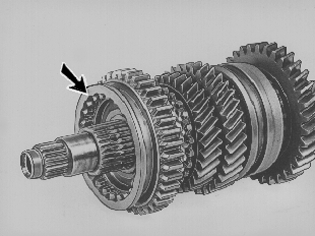

Расположите шестерню вместе с муфтой включения на вале зубцами к шестерням.

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.

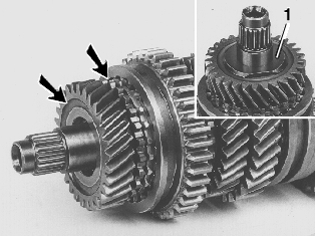

Установка шестерни 4-й передачи

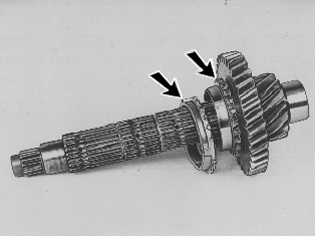

Расположите шестерню вместе с кольцом cинхронизатора на вале.Установите прокладку.

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.
