Установка вторичного вала (1996, 1997)

Установка ступиц cинхронизатора

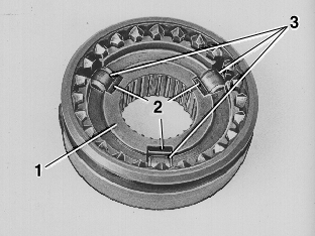

A. Поместите ступицу (1) на рабочий стол.Расположите муфту включения на ступице.Расположите три пружины (2) вместе с роликами (3) в ступице.

Примечание: Всегда используйте новые пружины.

В. Установите два пружинных кольца (4) в ступицу.Расположите пружинные кольца так, чтобы более широкие секции находились в углублениях в ступице.Расположите муфту включения на ступице.

Примечание: Обратите особое внимание на выступы муфты включения

Установка наружного кольца подшипника на вторичном вале

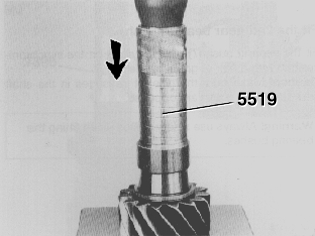

Подоприте вал.Запрессуйте наружное кольцо подшипника на вал при помощи оправки 🔧 DORN (ÖVRE PINJONGLAGER-CAM GEAR) P200-900,X40.

Подготовительные операции

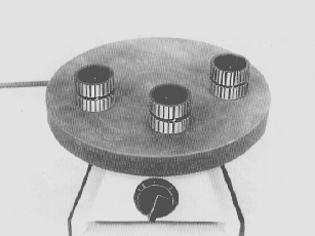

Поместите три втулки подшипников на нагревательную плиту.Нагрейте втулки подшипников до максимум 150°.

Установка шестерни 1-й передачи

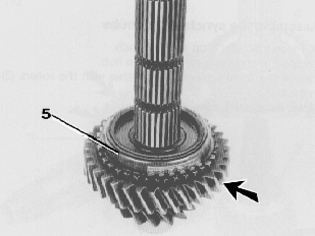

Расположите шестерню вместе с кольцом cинхронизатора (5) на вале.

Установка ступицы cинхронизатора шестерни 1-й и 2-й передачи

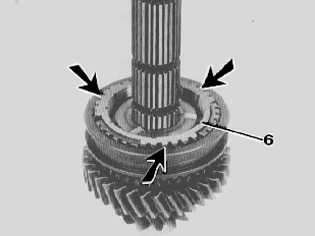

Расположите ступицу вместе с муфтой включения на вале в отключенном положении.Установите кольцо cинхронизатора (6).

Примечание: Убедитесь, что выступы кольца cинхронизатора входят в углубления в муфте включения.

Установка втулки подшипника шестерни 2-й передачи

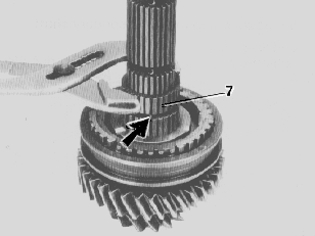

Установите втулку подшипника (7) над валом на ступице cинхронизатора при помощи плоскогубцев.

Осторожно: Убедитесь, что каналы для смазки в вале и во втулке подшипника находятся друг напротив друга.

Внимание: Всегда надевайте защитные перчатки при установке теплых втулок подшипников.

Примечание: Остудите втулку подшипника и нанесите на нее немного масла, чтобы избежать высыхания.

Установка шестерни 2-й передачи

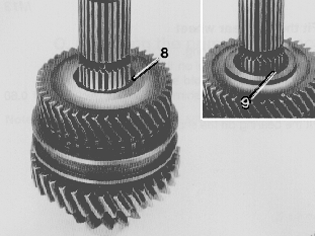

Расположите шестерню на вале на втулке подшипника (8).Установите прокладку (9) на шестерне.

Установка втулки подшипника шестерни 3-й передачи

Установите втулку подшипника согласно Установка втулки подшипника шестерни 2-й передачи.

Установка шестерни 3-й передачи

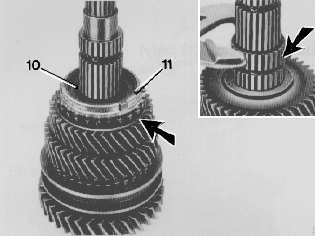

Расположите шестерню на вале на втулке подшипника (10).Установите кольцо cинхронизатора (11) на шестерне.

Установка ступицы cинхронизатора шестерни 3-й и 4-й передачи

Расположите ступицу вместе с муфтой включения на вале так, чтобы паз для вилки переключения был направлен вверх.

Установка втулки подшипника шестерни 4-й передачи

Установите втулку подшипника согласно Установка втулки подшипника шестерни 2-й передачи.

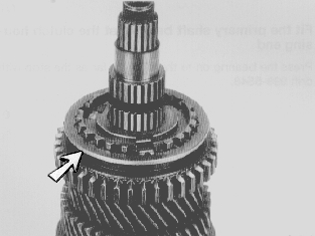

Проверка установки втулок подшипников

Примечание: Если верхняя втулка расположена неровно или под креплением вала, сожмите все вместе еще один раз.

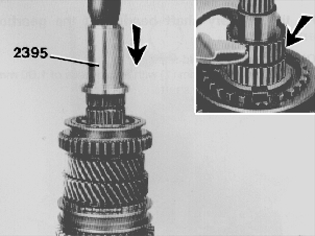

Подоприте вал.Расположите оправку 🔧 HYLSA (MONT-PINJONGLAGER) 1030 на втулке подшипника шестерни 4-й передачи.Надавите на оправку вниз, пока она не упрется в сопрягаемую поверхность прокладки.

Установка шестерни 4-й передачи

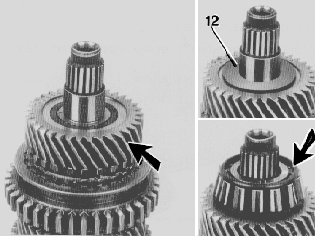

Установите кольцо cинхронизатора.Расположите шестерню на втулке подшипника.Старые подшипники: Установите старую прокладку (12).Новые подшипники: Установите прокладку (12) толщиной 1,60 мм.Установите подшипник на вал.

Примечание: Если необходимо, сошлифуйте прокладку до этой толщины.
