Установка вспомогательного масляного радиатора

Отсоединение провода аккумулятора

Поместите автомобиль на подъемник.Отсоедините отрицательный провод аккумулятора. См. VIDA: Заметьте при отсоединении/подсоединении провода аккумулятора.Переведите переключатель передач в положение 1.

Снятие воздухоочистителя

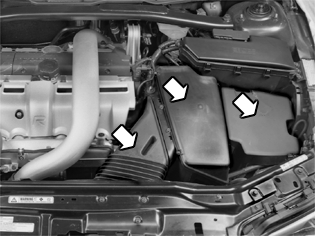

Снимите:

• крышку сбоку воздухоочистителя
• шланг подачи свежего воздуха
• воздухоочиститель.

Снятие переднего бампера

Снимите передний бампер, см. VIDA:Ремонт и установкаФункциональная группа 86Бампер, передний, замена

Установка крепления масляного радиатора

Установите:

• крепление на правой стороне. Используйте 2 x M6x12 и шайбы
• крепление на левой стороне. Используйте 1 M6x10. Подвиньте крепление так, чтобы оно оказалось на 10-15 º над вертикалью
• затяните винты на креплениях. Затяните до 8 Н·м.

Снятие винтов

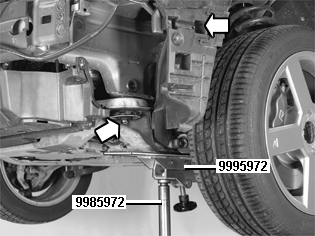

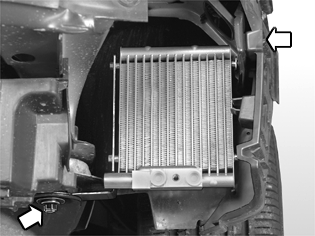

Поднимите автомобиль. Расположите передвижной домкрат 998 5972, используя универсальную пластину 999 5972. Расположите подъемник под левой стороной подрамника.

Снимите:

• передний винт и шайбу на подрамнике
• задний винт крепления бампера.

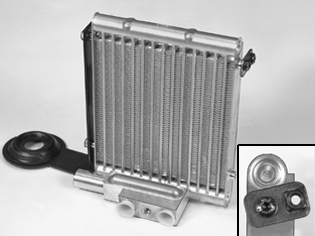

Установка масляного радиатора

Установите винт, M6x20, в креплении бампера. Затяните винт так, чтобы конец винта оказался заподлицо с гайкой в кузове.Сдвиньте металлические шпонки на стороне гайки в сторону так, чтобы приваренная гайка в креплении освободилась.Выровняйте верхнее левое крепление масляного радиатора относительно конца винта. Затяните винт до касания.Поднимите правое крепление масляного радиатора вверх к втулке подрамника. Установите новый винт M14x100 и шайбу. Слегка смажьте резьбу винта. Используйте смазку. Затяните до 105 Н·м. Дозатяните на угол 120º.Затяните винт верхнего крепления. Затяните до 6 Н·м.Нанесите антикоррозийную защиту на нижнюю секцию кронштейна, где он соприкасается с подрамником.

Установка линий для масляного радиатора

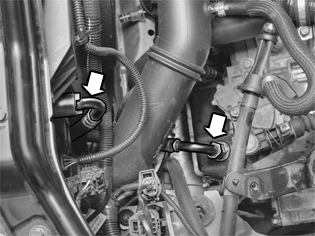

Примечание: Не снимайте защитные заглушки на концах линий, которые еще предстоит подсоединить в моторном отсеке.

Вставьте линии в моторный отсек в радиусе провода заземления.Снимите защитные заглушки с масляного радиатора и с концов линий, которые будут подсоединены к масляному радиатору.Смажьте уплотнительные кольца на линиях жидкостью для автоматической коробки передач.

Установите:

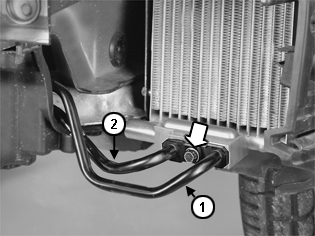

• линию (1) первой (на ней имеется быстросъемный соединитель вывода масляного радиатора в моторном отсеке)
• линию (2) (она подсоединяется к коробке передач при помощи гайки)
• винт M8x20 крепежного выступа для проводки и охладителя. Отрегулируйте линии, используя люфт в креплениях, так чтобы кабели не касались друг друга или края крышки. Затяните до 25 Н·м.

Установка брызговика

Примечание: Применимо только к S60.

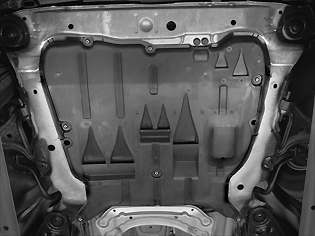

Установите брызговик под двигателем.

Замена накладок в бампере

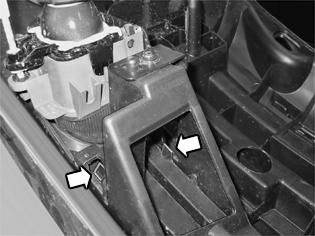

Расположите бампер на мягкой и защитной подкладке, чтобы защитить лакокрасочное покрытие.Снимите накладки на левой и правой сторонах.Вдавите крюки в центре накладки. Снимите крышкуУстановите новые вентилируемые накладки в бампере.

Установка переднего бампера

Установите передний бампер. См. VIDA:Ремонт и установкаФункциональная группа 86Бампер, передний, замена

Снятие возвратного трубопровода

Снимите возвратный трубопровод между стандартным масляным радиатором и коробкой передач.

Заполнение маслом

Внимание: Избегайте попадания на кожу жидкости для коробки передач.

Осторожно: Во время выполнения этой работы необходима абсолютная чистота.

Примечание: Используйте только жидкость для коробки передач Volvo номер 1161540 -8 (1 литр).

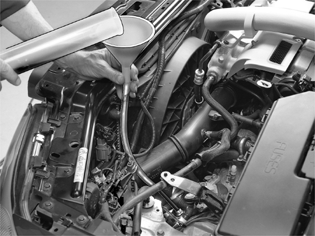

Отмерьте 220 мл указанного выше масла. Заполните через вывод в крышке коробки передач.

Установка проводки

Смажьте уплотнительные кольца на линии (с быстросъемным соединителем) от вспомогательного масляного радиатора. Установите линию на стандартном масляном радиаторе.Установите линию от масляного радиатора (при помощи гаечного соединения) к крышке коробки передач. Поверните линию перед тем, как затягивать ее, чтобы был небольшой изгиб в шланге. Затяните гайку. Затяните до 40 Н·м.

Установка воздухоочистителя

Установите:

• воздухоочиститель
• шланг подачи свежего воздуха
• крышку сбоку воздухоочистителя.

Установка провода аккумулятора

Подсоедините отрицательный провод аккумулятора. См. VIDA: Заметьте при отсоединении/подсоединении провода аккумулятора.
