Установка ветровых стекол

Подготовка

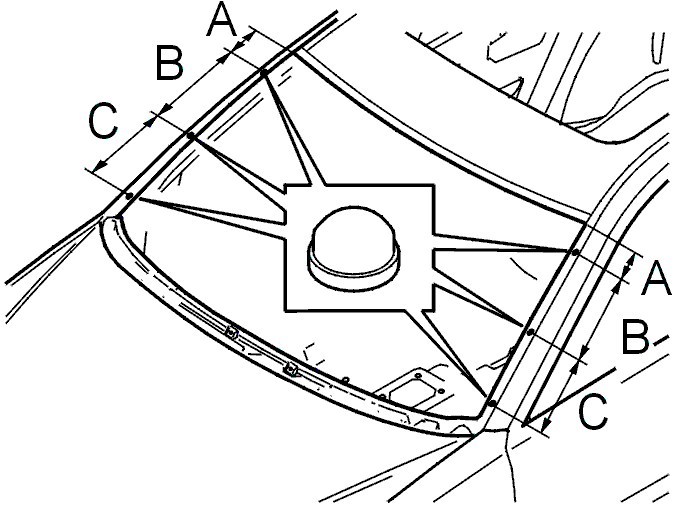

Установите шесть прокладок, которые поддерживают расстояние от фланца кузова до ветрового стекла.Всегда используйте новые прокладки.Размер А = 80 мм.Размер В = 270 мм.Размер С = 270 мм.

Установите присоски 🔧 T9986030,.Поместите окно на подставку.Установите отделочную накладку на верхнем крае.

PUR

Очиститель Н
Очистите участок на окне, на который будет наноситься полиуретановый клей, очистителем Н (черный колпачок).

Активатор для стекла
Нанесите активатор для стекла (желтый колпачок) на участок окна, на который будет накладываться полиуретановый клей.

Грунтовка для стекла
Нанесите грунтовку для стекла (зеленый колпачок) на участок окна, на который будет накладываться полиуретановый клей.Нанесите обильно (но не настолько много, чтобы стекало).Дайте грунтовке высохнуть до тех пор, пока поверхность не станет матовой.

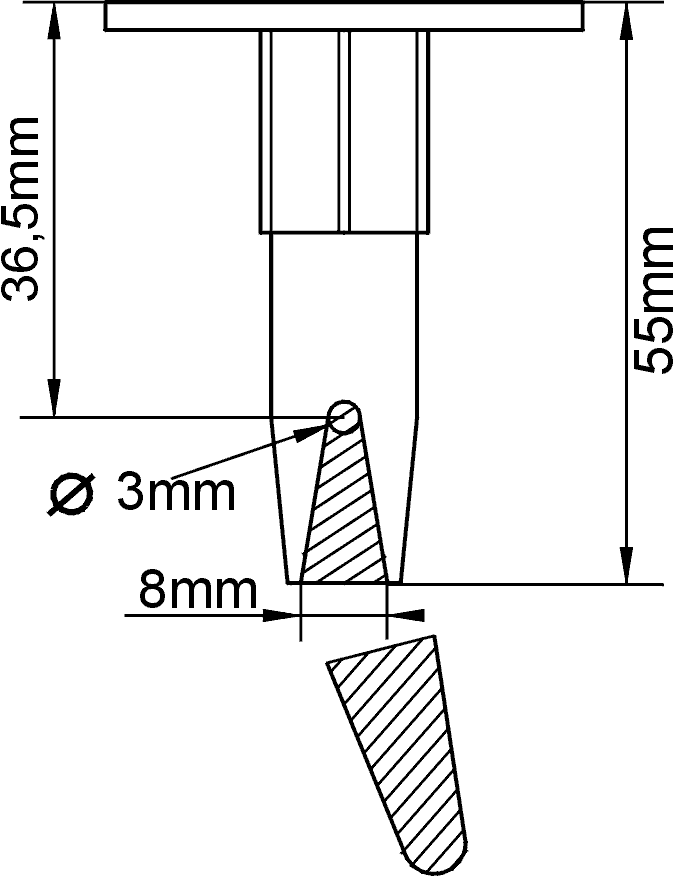

Если нет наконечника:Возьмите неизмененный (целый) наконечник.Отмерьте 55 мм вверх от основания: Обрежьте наконечник.Просверлите 3 мм отверстие в 36,5 мм от конца.Отмерьте 8 мм от конца.Обрежьте наконечник.

Примечание: При замене ветрового стекла всегда открывайте боковое окно, в противном случае при закрывании двери может произойти смещение ветрового стекла.

При работе с клеем PUR на фланце кузова см. PUR на фланце корпуса.

Активатор полиуретанового клея
Нанесите активатор полиуретанового клея (синий колпачок) на оставшийся валик полиуретанового клея на фланце кузова.

2-K:
Вставьте оба картриджа и трубку для смешивания в пистолет.Проверьте, есть ли в комплекте клея синий наконечник.Если есть наконечник, используйте его.

Таким образом получается наконечник, обеспечивающий получение валика полиуретанового клея высотой 18 мм и с основанием 8 мм.

Примечание: Эта высота требуется только для полностью очищенного кузова.

Если на фланце остается валик полиуретанового клея: Увеличьте скорость нанесения, чтобы получить более низкий валик.

Присоедините наконечник.Нанесите клей либо на окно, либо на фланец кузова.Держите пистолет под прямым углом.Убедитесь, что валик непрерывный, в противном случае соединение не будет водонепроницаемым.

Установка ветровых стекол

Расположите ветровое стекло.Надавите рукой на нижнюю кромку ветрового стекла так, чтобы оно опустилось вниз на нижние прокладки.Наклейте несколько полос ленты для маскирования на ветровое стекло и часть крыши, чтобы предотвратить соскальзывание стекла вниз во время процесса отверждения.Прижмите вернюю отделочную накладку к кузову автомобиля до правильного закрепления.

Проверьте на наличие утечки!

Примечание: Дайте клею отвердеть, с тем чтобы положение окна не менялось, перед установкой компонентов.

Установка компонентов

Установите:

• крепление внутренней обивки крыши у стойки А
• внутреннее освещение
• солнцезащитный козырек и кронштейны
• накладку крыши согласно Накладка крыши
• зеркало заднего вида согласно Внутреннее зеркало заднего вида
• капот согласно Нагнетательная камера.

Примечание: На новое ветровое стекло необходимо прикрепить предупредительную этикетку, которая указывает, что автомобиль оборудован надувными подушками безопасности как SRS, так и SIPS.
