Применимость

Модель Двигатель Год
940 B200E 1991
940 B230E 1991
940 B230FT 1991–1998
940 SE B230FT 1991
960 B230FT 1991, 1992

Специальные инструменты

  • 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK)
  • 🔧 PLOMB.TÅNG

Подсказка: Если в турбонагнетателе обнаружен дефект, установите турбонагнетатель с жидкостным охлаждением

Монтажный комплект, номер детали 270 587-9

Деталь Номер детали
Прокладка 11 996-6
Прокладка 420 423-6
Прокладка 420 475-6
Прокладка 463 846-8
Болт 941 686-8
Хомут для шланга 943 472-1
Хомут для шланга 943 473-9
Хомут для шланга 943 476-2
Сальник 1 306 264-1
Стопорная пластина 1 326 222-5
Стопорная пластина 1 326 586-3
Выпускная трубка 1 378 396-4
Шланг 1 378 589-4
Впускная трубка 1 378 625-6
Шланг 1 378 667-8
Турбонагнетатель Номер детали
B230ET 1 367 866-9
B230FT 1 367 867-7
B200ET 1 367 868-5

Снятие

Снимите:

S141571

  1. Шланги с турбонагнетателя. Заглушите концы шлангов, чтобы в систему не попала грязь.
  2. Провода высокого напряжения
  3. Пластины и шланг предварительного нагрева.

Снимите

S141572

  1. Трубку EGR
  2. крепежные болты и кронштейн нагнетательной масляной трубки
  3. гайки фланца выхлопной трубы.

Поднимите автомобиль

Снимите:

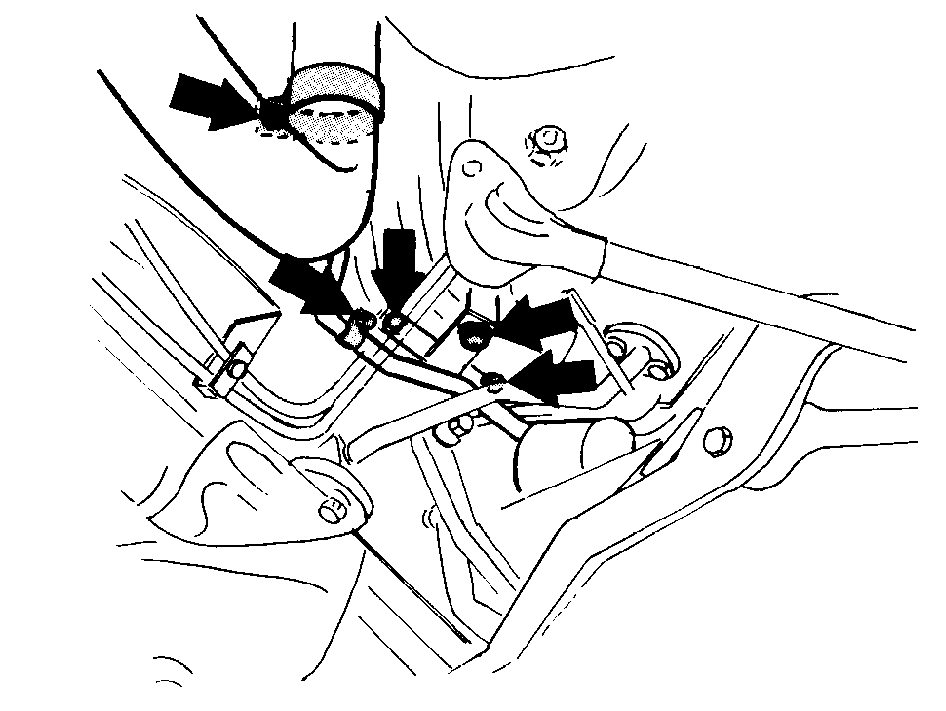

S141573

  1. болт крепления трубки охлаждающей жидкости
  2. болт у заднего крепления турбонагнетателя. Ослабьте передний болт
  3. болт патрубка отработавших газов
  4. кронштейн выхлопной трубы с поперечины коробки передач.

Снимите:

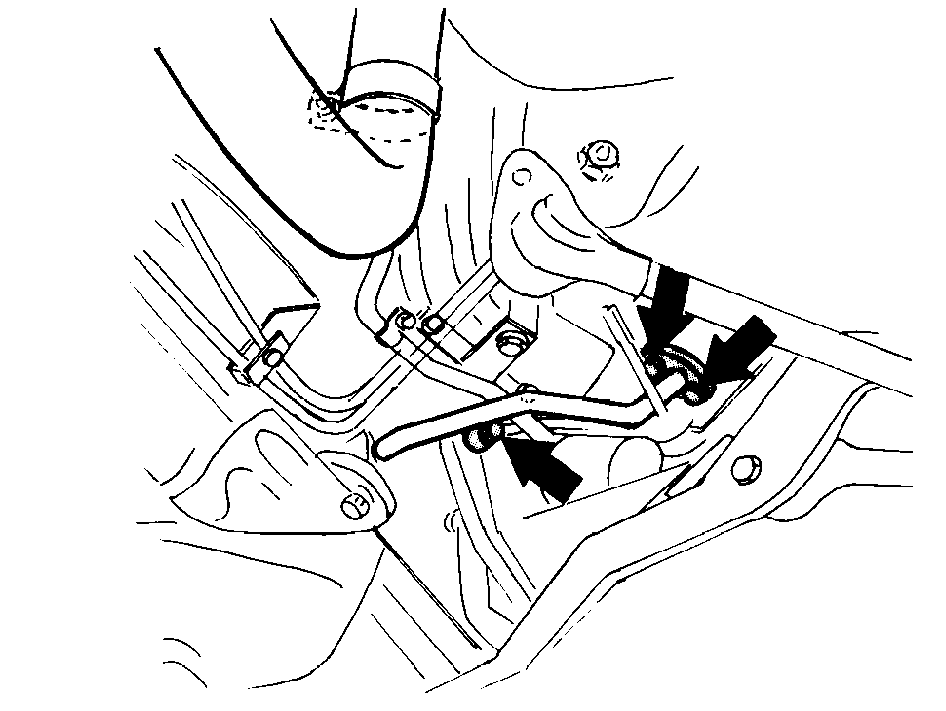

S141574

  1. болты крепления трубки охлаждающей жидкости к турбонагнетателю
  2. патрубок "банджо", соединяющий нагнетательную трубку с блоком цилиндров.

Опустите автомобиль

Слейте охлаждающую жидкость

S141575

Слейте охлаждающую жидкость с правой стороны двигателя. Подсоедините к крану шланг, чтобы не пролить жидкость.

Снимите:

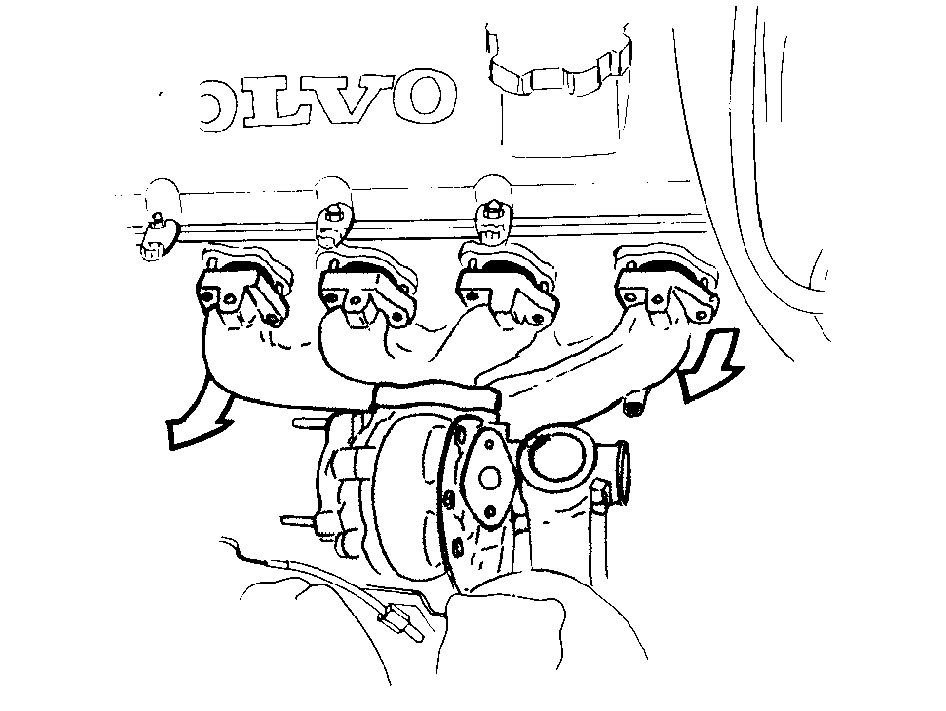

S2500508

  1. нагнетательную трубку с турбонагнетателя
  2. гайки крепления патрубка отработавших газов
  3. патрубок и турбонагнетатель
  4. старые прокладки патрубка. Очистите поверхности
  5. турбонагнетатель с патрубка.

Установка

Измерьте длину болтов крепления турбонагнетателя - патрубка и замените болты при необходимости

S135780

Болты можно использовать повторно, если они короче 89 мм.

Сборка турбонагнетателя и патрубка

S141577

Смажьте резьбы и поверхности сопряжения. смазкой номер детали 1161078-9. Она предотвращает деформацию стопорных пластин при затягивании турбонагнетателя.Поставьте внутренние стопорные пластины и болты.

Затяните болты (гайки) указанным моментом

S137789

Затягивайте в последовательности, указанной слева, в три приема.I = 1 Н·мII = 45 Н·мIII = 45° (доворот на угол)

Поставьте внешние стопорные пластины

S132808

Забейте стопорные пластины на свое место с помощью молотка и головки.

Загните внутренние стопорные пластины
Будьте особенно внимательны к стопорным пластинам верхних болтов. Во избежание касания этих пластин двигателя их необходимо загнуть минимум на 45°.

Подсоедините:

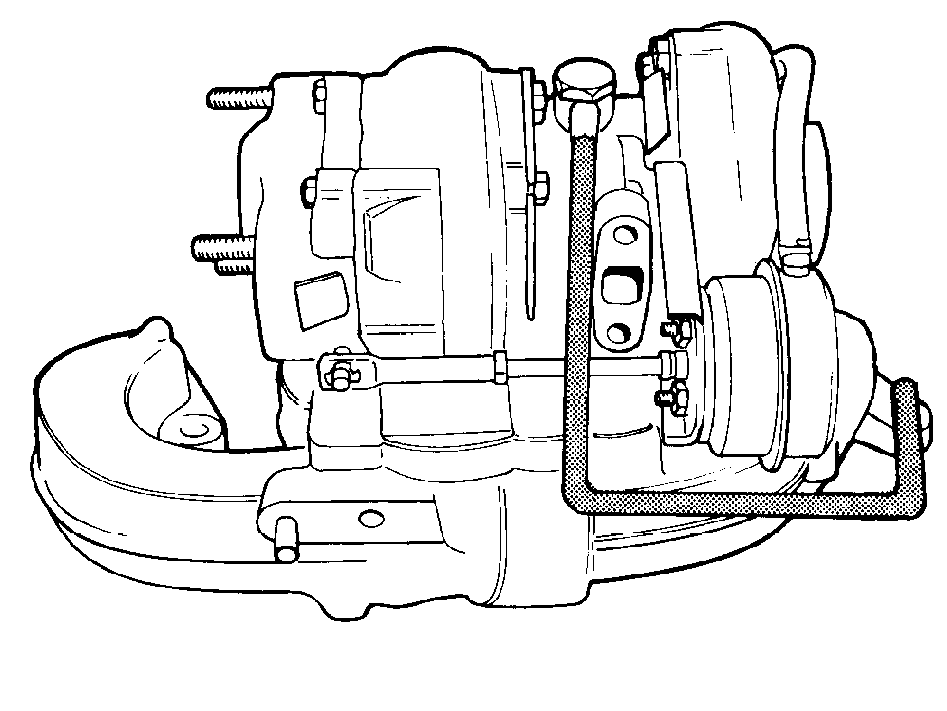

S141578

  1. нижнюю трубку охлаждающей жидкости

Отсоедините:

S141580

  1. шланг между расширительным бачком и радиатором.

Подсоедините:

  1. новый шланг (с тройником) к расширительному бачку и радиатору.

Установите турбонагнетатель и патрубок отработавших газов

S141581

Используйте новые прокладки, поставив их маркировкой "UT" от двигателя.Поставьте новое уплотнительное кольцо на возвратную масляную трубку.Смажьте уплотнительное кольцо небольшим количеством консистентной смазки.Вставьте трубку в блок цилиндров, убедившись, что уплотнительное кольцо стоит правильно.Установите турбонагнетатель.

Поставьте шайбы и гайки выпускного коллектора

S141582

Поставьте новые гайки. Не забудьте поставить подъемные проушины.Залейте масло во впускное отверстие турбонагнетателя.

Подсоедините нагнетательную масляную трубку

S141583

Используйте новые прокладки.Вставьте нагнетательную трубку на место, следя за тем, чтобы в трубку не попала грязь и чтобы ее не было на крепежных болтах.Подсоедините трубку к турбонагнетателю, используя новые прокладки.Поставьте крепежные хомуты, не затягивая.

Установите выпускной коллектор

S141584

Смажьте шпильки рекомендованной смазкой.Затяните моментом 25 Н·м.

Отсоедините:

S142755

  1. шланг охлаждающей жидкости

Подсоедините:

  1. новый шланг с тройником
  2. шланг к впускной трубке турбонагнетателя.

Поднимите автомобиль

Установите:

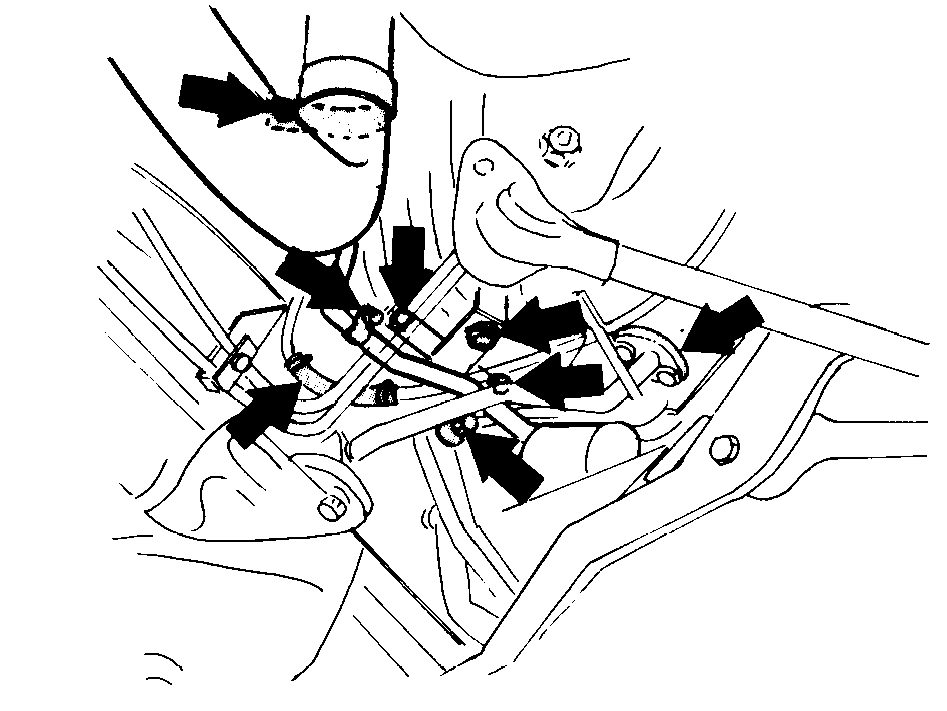

S141585

  1. возвратную трубку к турбонагнетателю, используя новую прокладку
  2. кронштейн крепления турбонагнетателя
  3. болт крепления трубки охлаждающей жидкости
  4. патрубок "банджо" нагнетательной трубки к блоку цилиндров
  5. хомут выхлопной трубы.

Опустите автомобиль

Подсоедините:

S141586

  1. верхнюю трубку охлаждающей жидкости.

Примечание: Трубка должна располагаться между турбонагнетателем и нагнетательной масляной трубкой
2. трубку EGR

Подсоедините новый шланг с тройником к верхней трубке охлаждающей жидкости

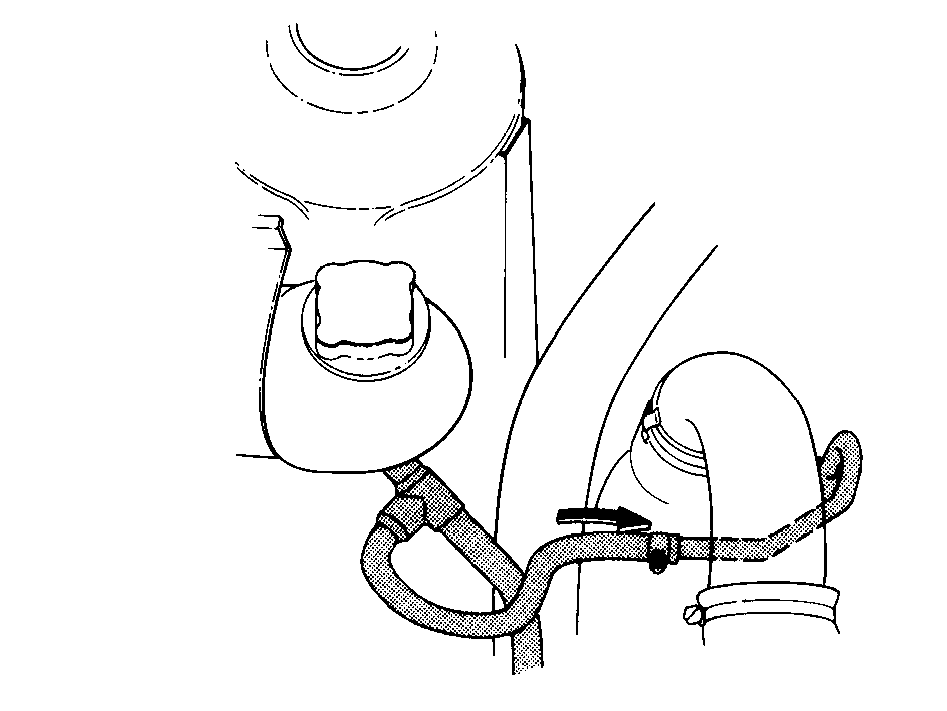

S141587

Установите:

S141571

  1. пластины предварительного нагрева
  2. шланг предварительного нагрева и хомут
  3. остальные шланги
  4. провода высокого напряжения.

Залейте охлаждающую жидкость

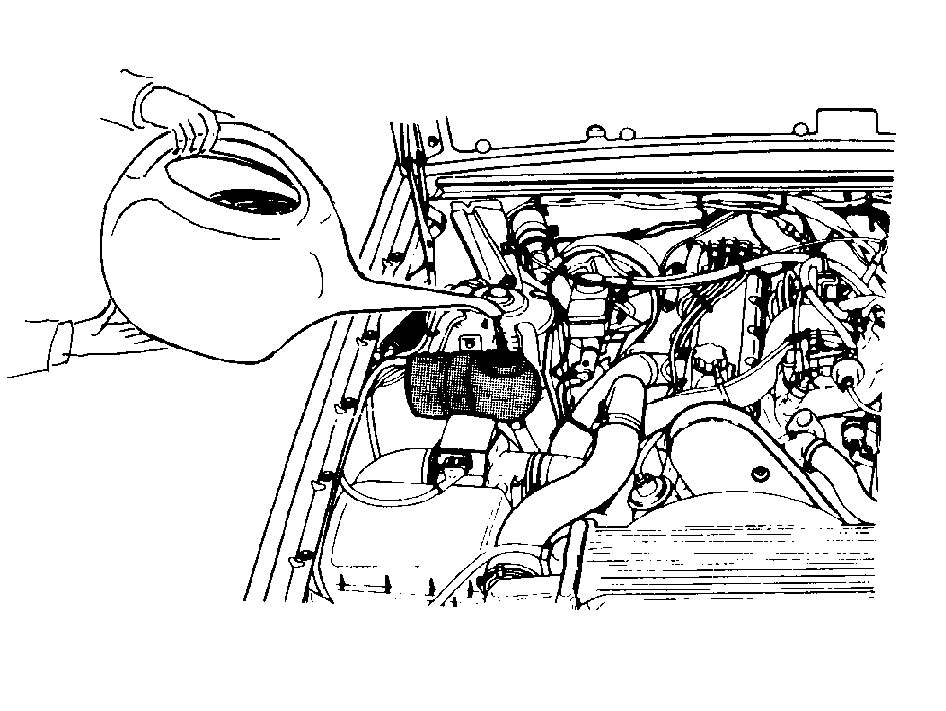

S141588

Объем около 9,5 литровПеред заливкой жидкости в систему охлаждения, установите регулятор отопителя салона на макс. обогрев.Прогрейте двигатель и, при необходимости, долейте охлаждающей жидкости.

Проверка и регулировка давления наддува

S141589

Примечание: Чрезмерно высокое давление наддува может стать причиной серьезного повреждения двигателя.

Подсоедините проверочное оборудование
Подсоедините манометр 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) к датчику избыточного давления и ниппелю на впускном коллекторе.Поместите манометр на приборную панель.

Прогрейте двигатель
Совершите поездку, чтобы двигатель прогрелся до нормальной рабочей температуры.

Измерьте давление наддува

S141590

Ведите автомобиль на 3-й передач (положение 2 = автоматическая КПП)Частота вращения коленчатого вала должна составлять:

B200ET около 1500 об/мин
B230ET около 1500 об/мин
B230FT около 1500 об/мин

Выжмите педаль акселератора до пола.(Автоматическая КПП: не задействуйте "kick-down")

S141591

Задействуйте тормоза при:

B200ET 3500 об/мин
B230ET 3500 об/мин
B230FT 3000 об/мин

удерживая педаль акселератора полностью отжатой (т.е. полная нагрузка). Считайте давление наддува, показываемое манометром.

Примечание: Во избежание повреждения тормозов, торможение должно продолжаться не более 5 секунд.

Давление наддува должно равняться:

B200ET 50-56 кПа
B230ET 47-53 кПа
B230FT 49-55 кПа

Если давление в пределах нормы, снимите измерительное оборудование и подсоедините шланг к впускному коллектору.

Регулировка давления наддува

S137305

Снимите пломбу и освободите стопорную скобу.Отрегулируйте давление наддува до:

B200ET 53 кПа
B230ET 50 кПа
B230FT 52 кПа

Отрегулируйте давление, поворачивая втулку на штанге. Один оборот дает изменение давления на 3 кПа.Поворачивание втулки:

  1. внутрь повышает давление наддува
  2. наружу понижает давление наддува

Примечание: Во избежание повреждения диафрагмы исполнительного механизма регулирования давления наддува, штанга не должна проворачиваться при его регулировке.

Поставьте новую стопорную скобу

Опломбируйте штангу исполнительного механизма регулирования давления наддува

S137307

Важно плотно обмотать проволоку вокруг втулки, как показано на иллюстрации, в противном случае крепление пломбы может ослабеть из-за вибрации.Инструмент для опломбирования включает щипцы с клеймом Volvo, номер детали 998 🔧 PLOMB.TÅNG -4.
