Установка провода заземления между электронным модулем дифференциала (DEM) и кузовом

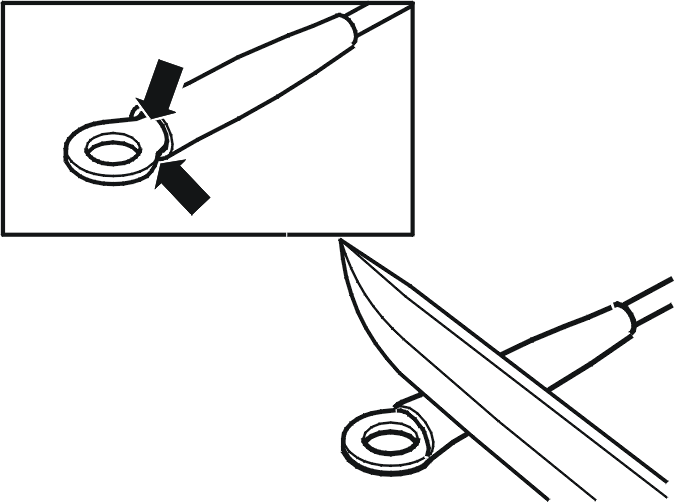

Очистка кабельных выводов

Отрежьте излишек термоусадочной трубки на кабельных выводах на проводе заземления. Используйте нож. Сопрягаемая поверхность должна быть чистой.

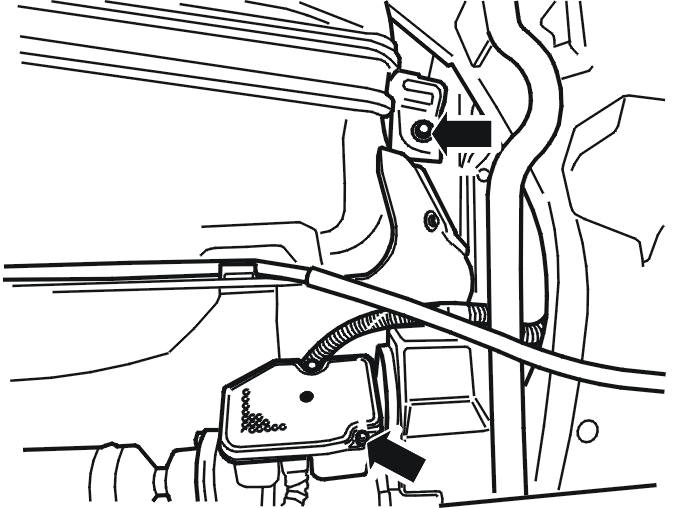

Снятие винтов

Поднимите автомобиль.

Снимите:

• задний винт на левом креплении бака
• винт на модуле управления.

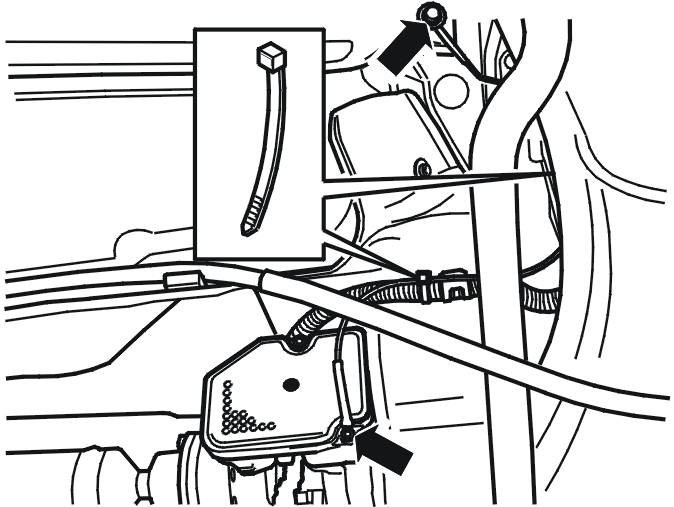

Установка провода заземления

Проложите провод заземления вдоль имеющегося жгута проводов. Закрепите провод заземления двумя ленточными хомутами.

Установите:

• больший кабельный вывод на винте крепления бака. Затяните винт. Затяните до 24 Н·м
• меньший кабельный вывод на винте модуля управления. Затяните винт. Затяните до 5,5 Н·м.
