Установка полуосей

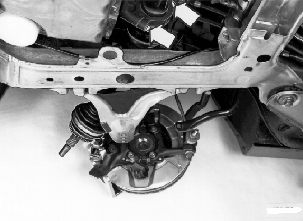

Вставьте полуось в коробку передач

Осторожно: Следите за тем, чтобы не повредить сальник или гофрированный чехол полуоси.

Правая полуось:

• Установите крышку подшипника. Затяните с моментом 25 Нм.
• Установите брызговик под двигателем (только для ранних моделей).

Левая полуось:

Убедитесь в чистоте индукционного колеса системы ABS, установленного на полуоси.Вставьте полуось в коробку передач так, чтобы запорное кольцо полуоси вошло в проточку дифференциала. Проверьте зацепление осторожным подергиванием полуоси.

Установите полуось в ступицу.

Примечание: Нанесите на шлицы полуоси клей для соединения металлов 1161370-0, как показано на иллюстрации.

Поверните тягу Макферсона в сторону и вставьте полуось в ступицу. Для отжатия рычага подвески вниз используйте торцевой ключ.Установите новую гайку полуоси (затяните ее только от руки).

Примечание: Нанесите консистентную смазку на резьбу и шейку гайки.

Присоедините:

• Рычаг подвески к шаровой опоре. Установите новые гайки.

Примечание: Убедитесь в том, что место посадки шаровой опоры на рычаге очищено от грязи и смазки.

Затяните изнутри и снаружи с моментом 18 Нм с последующей дозатяжкой на угол +120°.Используйте транспортир 🔧 VINKELMÄTARE.Тщательно нанесите противокоррозионный состав 1161432-8 на место крепления шаровой опоры к рычагу подвески и на гайки крепления.

• Штангу к стабилизатору поперечной устойчивости - с использованием новых гаек и затяните с моментом 50 Нм.

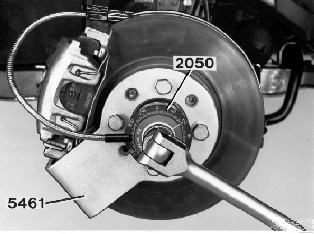

Затяните центральную гайку полуоси

Используйте приспособление 🔧 MOTHÅLL (FÖR HJULNAV 4 SKRUV) P800 (для колес с 4 болтами) или 🔧 MOTHÅLL (FÖR HJULNAV 5 SKRUV) P800 (для колес с 5 болтами) и транспортир 🔧 VINKELMÄTARE . Затяните с моментом 120 Нм с последующей дозатяжкой на угол +60°.Снимите приспособление.Законтрите центральную гайку полуосиС помощью зубила вдавите часть стопорной шейки гайки в паз полуоси.

Установите:

• Кронштейн крепления тормозной линии и электропроводки системы ABS.

Примечание: Убедитесь в том, что на посадочном месте датчика системы ABS нет абсолютно никаких загрязнений

• Очистите датчик системы ABS мягкой щеткой. После этого установите его на ось и затяните с усилием 10 Нм.

Установите переднее колесо

Убедитесь в чистоте тормозного диска и контактных поверхностей обода колеса. Нанесите противокоррозионный состав 1161038-3 на центральный направляющий штифт ступицы. Установите болты, заверните их рукой, после чего затяните их по диагонали (крест-накрест) с моментом 110 Нм.При затяжке болтов с помощью торцевого ключа должна использоваться динамометрическая головка 1158147-7.
