Установка переходного кабеля на модуль управления обогревателя сиденья

Подготовка

Сдвиньте сиденье в крайнее заднее положение.Поднимите передний край сиденья до самой верхней точки.Выньте ключ из выключателя зажигания.

Отсоединение разъема

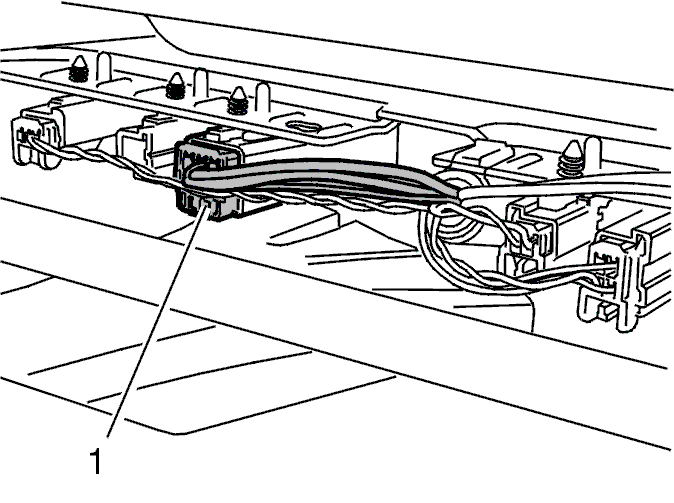

Отсоедините разъем обогревателя сиденья (1).

Установка переходной проводки

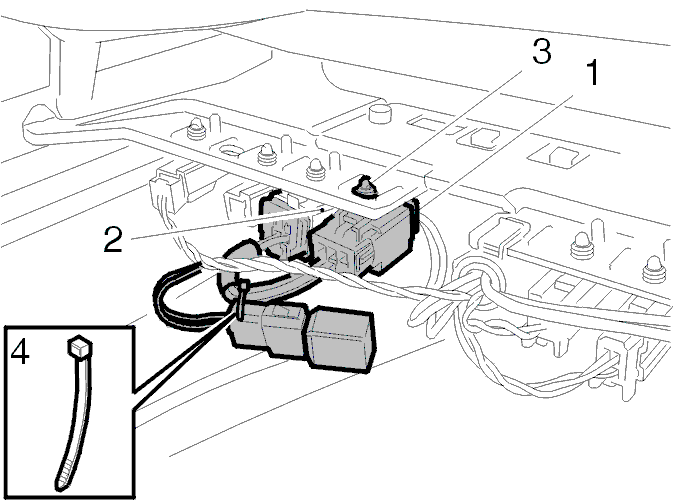

Подсоедините переходную проводку последовательно между разъемами (1) и (2).Вдавите свободный разъем на место в незанятое положение (3) на кронштейне.Прикрепите резистор на переходную проводку при помощи ленточного хомута (4).

Отсоединение разъема

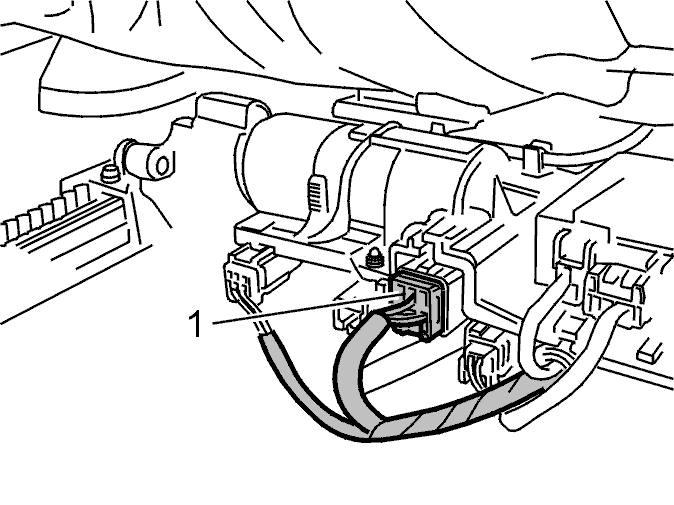

Отсоедините разъем обогревателя сиденья (1).

Установка переходной проводки

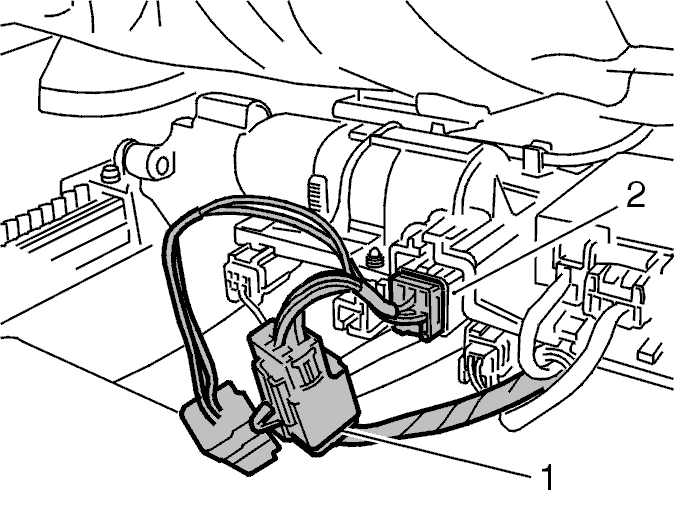

Установите переходную проводку последовательно между обоими отсоединенными разъемами (1 и 2).

Установка проводки

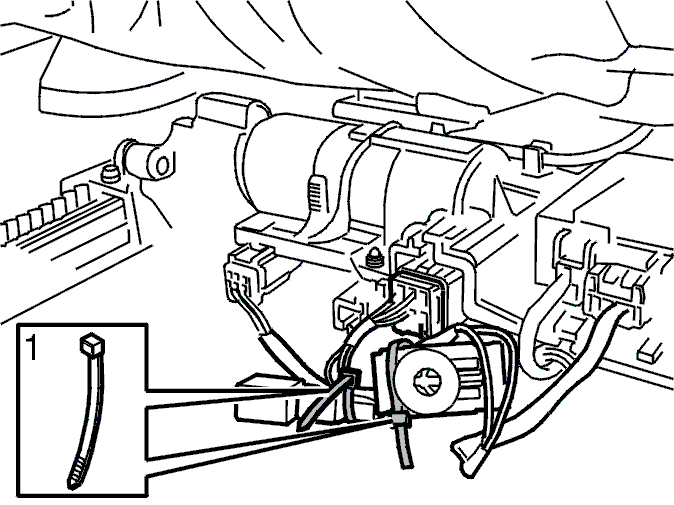

Прикрепите разъемы к проводке при помощи ленточных хомутов (1). Убедитесь, что разъемы не касаются никакого другого компонента и не дребезжат.
