Установка отражателя грязи (1)

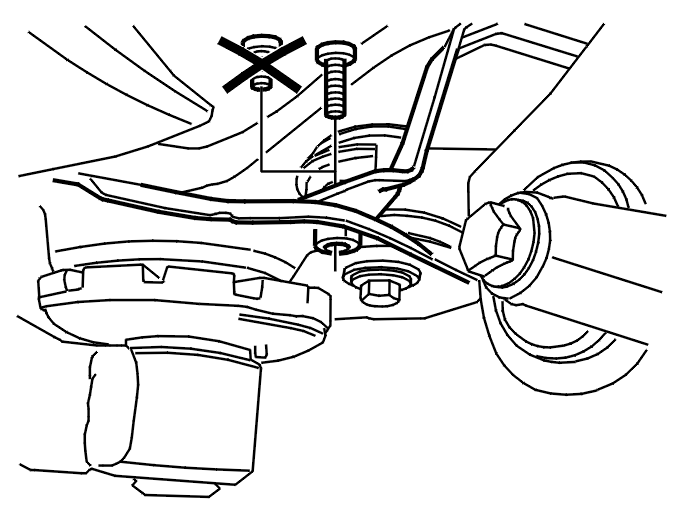

Замена винта кронштейна тормозной трубы

Поднимите автомобиль.Снимите задние колеса.Выверните винт из кронштейна тормозной трубы.Установите более длинный винт из сервисного комплекта. Затяните до 25 Н·м.

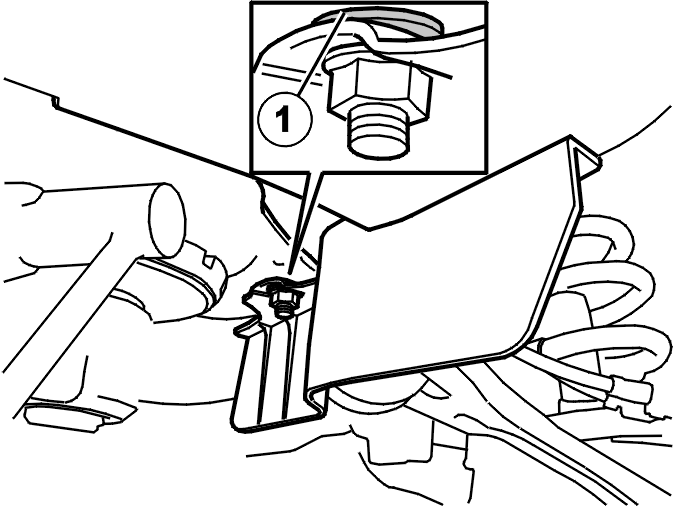

Установка отражателя грязи

Установите отражатель грязи. Поместите шайбу (1) между приваренной гайкой и отражателем грязи.Установите контргайку. Затяните до касания, так чтобы отражатель грязи все еще можно было сдвинуть.

Примечание: Убедитесь, что момент затяжки кронштейна тормозной трубы не уменьшен.

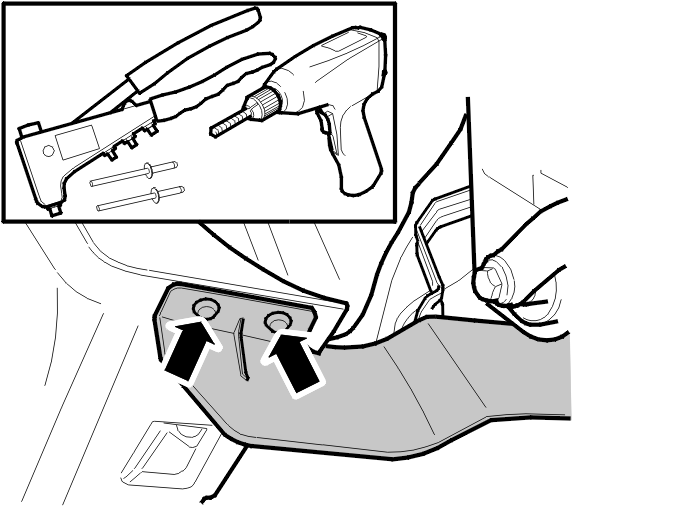

Установка отражателя грязи, продолжение

Поверните отражатель грязи так, чтобы он был параллелен облицовке крыла.Просверлите два отверстия (диаметр 4,5 мм) в облицовке крыла сквозь заранее просверленные отверстия в отражателе грязи.Установите отражатель грязи на облицовке крыла. Используйте заклепки.Затяните контргайку. Затяните до 5 Н·м.

Примечание: Гайка должна быть затянута, но если ее затянуть чрезмерно, отражатель грязи поломается.

Установите колеса. Затем поочередно затяните. Затяните до 140 Н·м.
