Установка ослабленных элементов

Установка уплотнителей штока клапана

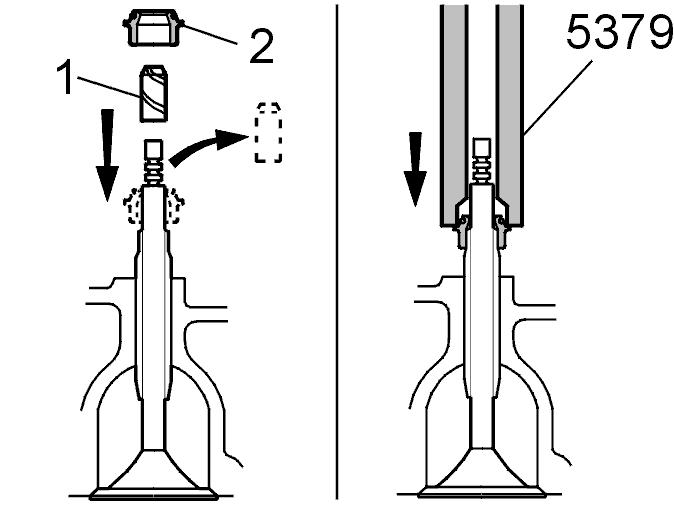

Смажьте маслом предохранительный цилиндр (1) и установите его на шток клапана.Смажьте маслом уплотнитель штока (2) и нажмите на него пальцем таким образом, чтобы он прошел через предохранительный цилиндр.Снимите предохранительный цилиндр.Давите на уплотнитель рукой до упора. Используйте оправку 🔧 DORN (MONT-VENTILSKAFTSTÄTN)B204 B234.

Установите пружину клапана и прокладку пружины.Сжимайте до тех пор, пока не станут видны 3 желобка клапана.

Примечание: Не сжимайте более, чем абсолютно необходимо, в противном случае уплотнитель может сломаться.

Установите чеки пружин клапана. Удостоверьтесь в том, что чека пружин клапана установлена соответствующим образом, когда на пружину не действует нагрузка.Снимите воздушный ниппель🔧 LUFTNIPPEL (TRYCKSÄTTNING KOMP.RUM)B4184-B6304с цилиндра.Повторите операцию тем же образом со следующим цилиндром в очередности зажигания двигателя.

Прочистка головки цилиндров

Продуйте каналы для смазки, идущие к цилиндрическим толкателям в головке цилиндров.Очистите сухую внешнюю поверхность головки цилиндров и внутреннюю поверхность кожуха распределительного вала, используя незагрязненный жировыми компонентами спирт.Установите цилиндрические толкатели.

Примечание: Цилиндрические толкатели должны быть установлены в свое первоначальное положение.

Смажьте маслом цилиндрические толкатели и пазы для подшипников распределительного вала.

Нанесите жидкую прокладочную мастику, номер элемента 🔧 FLYTANDE PACKNING TUB 50ml, на кожух распределительного вала. Используйте валик 🔧 T9511205,.

Примечание: Установите новые уплотнительные кольца вокруг отверстий для свечей зажигания.

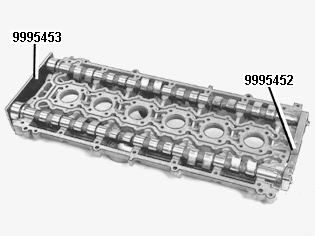

Смажьте маслом пазы для подшипников распределительного вала в кожухе распределительного вала.Установите распределительные валы.Укрепите распределительные валы на переднем крае, используя держатель 🔧 HÅLLARE (KAMAXEL FRAM) B6304 B5254и на заднем крае, используя регулировочное приспособление 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254(схч насадок).

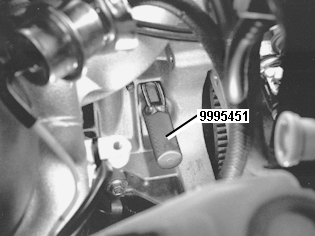

Поворот коленчатого вала

Используйте регулировочное приспособление для установки коленчатого вала🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254.Поворачивайте двигатель против часовой стрелки до тех пор, пока регулировочное приспособление не будет уравновешено.Удостоверьтесь в том, что отметки на шкиве коленчатого вала /картера масляного насоса выровнены на одной линии.

Установите кожух распределительного вала.

Потяните кожух вниз параллельно головке цилиндров, используя 2 приспособления для запрессовки 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254в цилиндрах 1 и 6.Установите свечи зажигания в цилиндрах 2, 3, 4 и 5.Затяните кожух распределительного вала, начиная с внутренней части и переходя к внешней части, моментом затяжки 17Нм.Отсоедините инструмент🔧 HÅLLARE (KAMAXEL FRAM) B6304 B5254ш🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254.Установите свечи зажигания в цилиндрах 1 и 6.Затяните все свечи зажигания до 25Нм.

Установите новые передние уплотнители распределительного вала

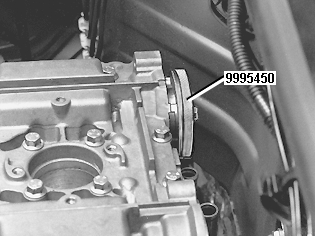

Смажьте уплотнители.Используйте оправку🔧 DORN (MONT-FRÄMRE TÄTNING/KAMAXEL) B6304 B5254.Осторожным постукиванием установите уплотнители в нужное положение.

Установка ремня привода

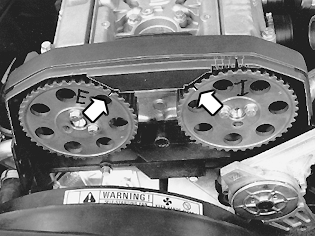

Установите верхнюю часть корпуса ремня привода.Установите шкивы распределительного вала в соответствии с метками.Установите каждый из шкивов распределительного вала с помощью 2 винтов.Снимите верхнюю часть корпуса ремня привода.Установите ремень привода.

Затяжка ремня привода

Установите элемент натяжения/гашения вибраций.Удалите стопорный штифт из элемента натяжения/гашения вибраций.Установите новое пластмассовое кольцо.Плотно нажмите или осадите двумя легкими ударами, используя рукоятку молотка, ремень в направлении стрелки (1) и дважды в направлении стрелки (2).Затяните винты шкива распределительного вала до 20 Нм.Отсоедините инструмент🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254от заднего края распределительного вала.Снимите регулировочное приспособление для установки коленчатого вала🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254.

Поверните коленчатый вал двигателя на 2 оборота. Удостоверьтесь в том, что метки выровнены на одной линии.Установите виброгаситель.Вставьте 4 винта, затяните их крестообразно до 35Нм и затяните до угла в 60°.

Установите:

• защитную пробку с новой прокладкой. Затяните до 40 Нм
• стартер, затяните до 40Нм
• трубку предварительного подогрева воздуха под двигателем.

Установка задней уплотнительной прокладки распределительного вала

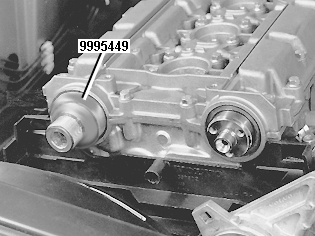

Установите уплотнительную прокладку распределительного вала газораспределения. Используйте оправку🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте уплотнитель.Надавите.

Установите:

• диафрагму и кулачковый датчик
• новый кожух распределительного вала газораспределения
• крепежную скобу соединителя
• кабель заземления.

Установите:

• катушки зажигания, включая крышку отсека
• корпусы ремня привода
• кронштейн бобины дросселя, включая крышку
• кронштейн вакуумного усилителя/регулятора давления топлива (снимите инструмент🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-)
• распределительный трубопровод, используя новые винты, затяните до 10 Нм
• корпус противопожарного защитного экрана
• обратный клапан, включая трубку и новое резиновое кольцо
• отрицательный вывод аккумуляторной батареи.

Установите часы и введите код радио.

Функциональное тестирование

Проверьте двигатель

Проверьте на наличие каких-либо течей.
