Установка наружной штыревой антенны 1993-

Общие сведения

Снимите:

• Левую боковую панель.
• Люк пола с левой стороны.

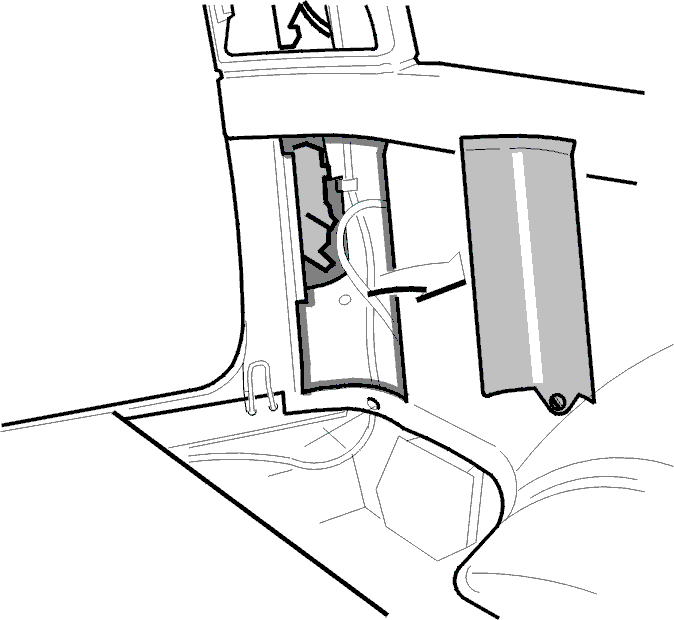

• Верхнюю и нижнюю закрывающие панели стойки задней двери.

Осторожно: Необходимо использовать защитные очки.

Разметьте и просверлите отверстие

• Скопируйте и вырежьте шаблон, приведенный на последней странице.
• Прижмите шаблон у левой стойке задней двери.

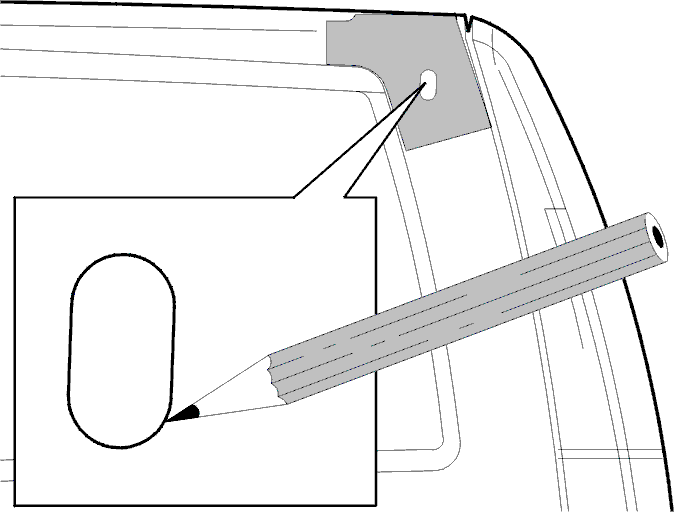

• Разметьте отверстие для антенны.

• Снимите шаблон.

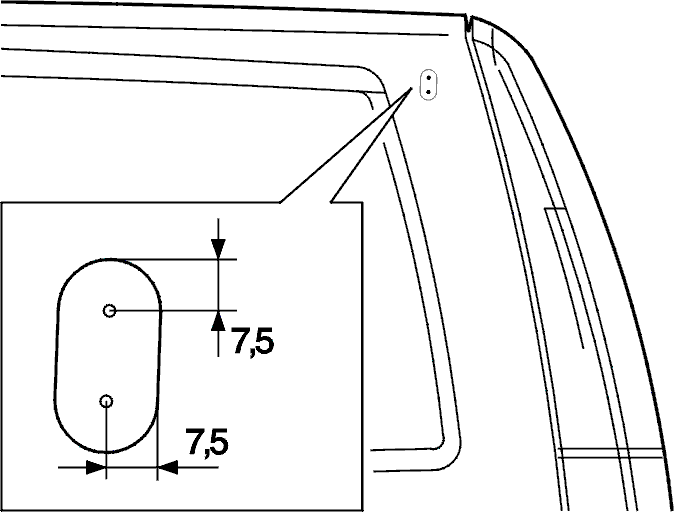

• Разметьте с помощью карандаша два отверстия в соответствии с размерами, приведенными на рисунке.

• Для зашиты лакокрасочного покрытия наклейте вокруг метки ленту.

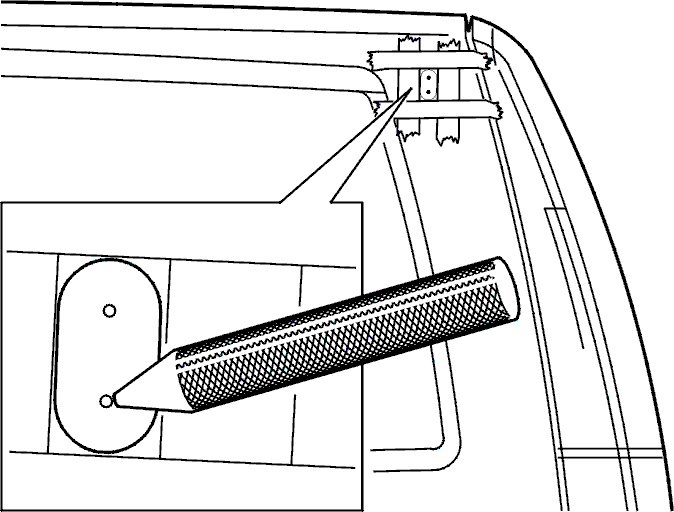

• Перед сверлением накерните каждую метку.

• Сначала просверлите отверстие сверлом3 мм.

• Разверните отверстия коническим сверлом до разметки.

• Обточите отверстие напильником по разметке.

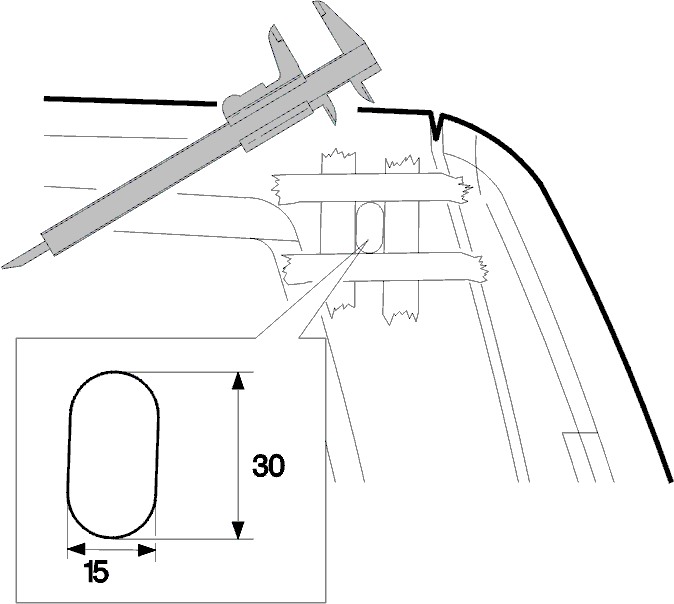

• Проверьте размер отверстия.
• С помощью напильника доведите размеры до показанных на рисунке.
• Уберите опилки с кузова.

Осторожно: Уберите все остатки от растачивания или пыль, чтобы не способствовать коррозии.

• Снимите ленту

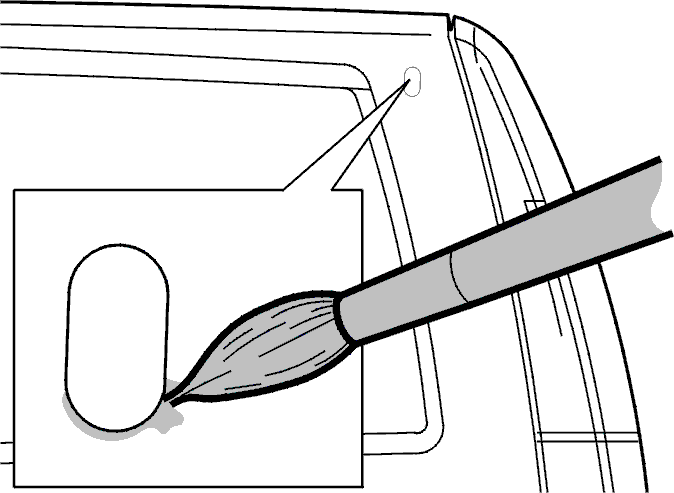

• Покройте просверленные и обточенные поверхности грунтовкой, подкрасьте их и покройте антикоррозионным составом.

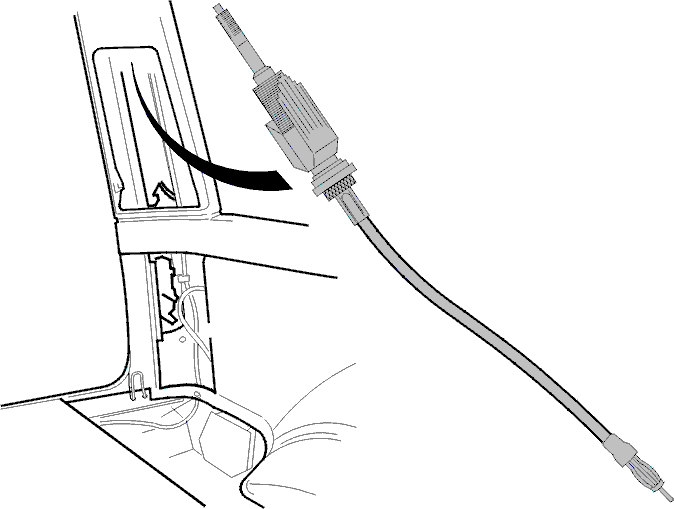

• Привинтите удлинительный кабель антенны (длиной примерно20 см) к основанию антенны.

• Вставьте антенну в стойку задней двери и выпустите ее наружу через просверленное отверстие.

• Закрепите крышку гайкой. Установите антенну вертикально.
• затяните гайку в основании антенны.

Примечание: Затяните пальцами.

• Присоедините штырь антенны и затяните (не слишком туго) с помощью прилагаемого инструмента.
• Затяните гайку в основании антенны так, чтобы уплотнение (A) штыря антенны соединилось с гайкой без деформации.

Отрегулируйте угол штыря антенны следующим образом:

• Возьмитесь пальцами сзади винта и нажимайте на крепление штыря антенны.

Сохраните инструмент для антенны и используйте его каждый раз при необходимости демонтажа или установки антенны.

Примечание: Штырь антенны должен быть расположен в пределах зоны, показанной стрелками на рисунке (A).

• Отсоедините имеющийся антенный кабель от антенного усилителя ниже боковой панели.
• используйте антенный удлинительный кабель.
• Подключите антенный удлинительный кабель к отсоединенному антенному кабелю.
• Затолкните удлинительный антенный кабель вверх по стойке задней двери и подсоедините к антенному удлинительному кабелю, который привинчивается к основанию антенны.
• Разъедините половинки разъема антенного усилителя, чтобы избежать лишнего расхода энергии.

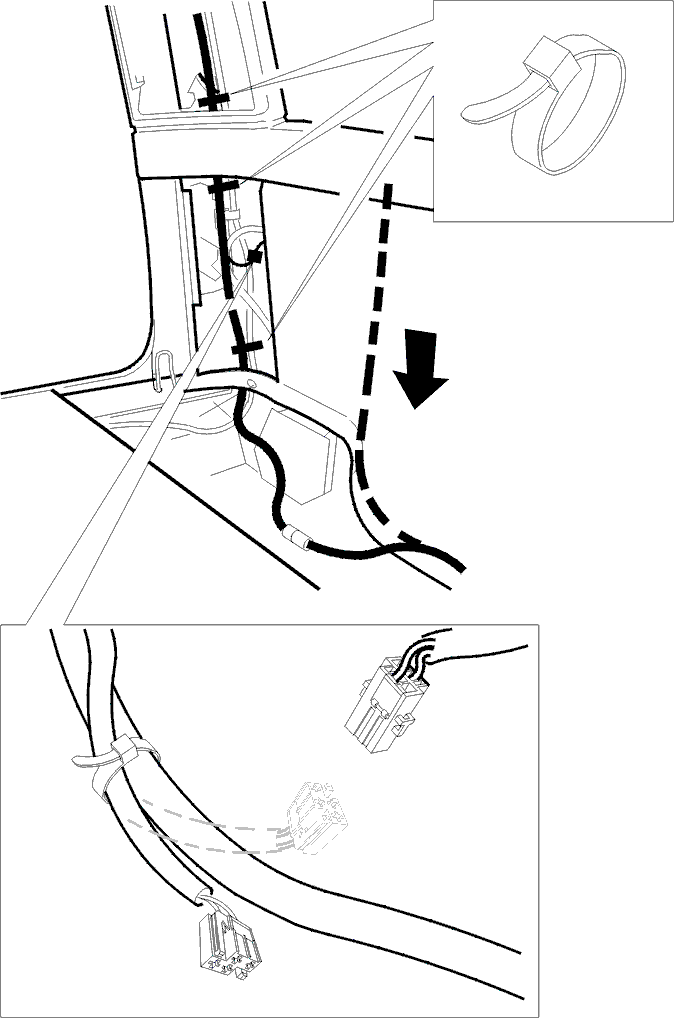

• Присоедините половинки разъема и кабель антенного усилителя к имеющимся кабелям с помощью кабельных стяжек.
• Проверьте работу.
• Установите на место все демонтированные компоненты.

Демонтаж штыревой антенны

Если постоянно установленная штыревая антенна должна быть демонтирована, то отверстие в стойке задней двери должно быть закрыто. Используйте уплотняющую заглушку.

• Отсоедините удлинительный кабель антенны.
• Подключите антенный кабель и разъем к антенному усилителю.
• Проверьте работу и установите на место все демонтированные компоненты.
