Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B8444S | 2005–2011 |
Специальные инструменты
- 🔧 VINKELMÄTARE
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
При замене головки блока цилиндров необходимо проверить зазор клапанов. См. Клапанный зазор, настройка/регулировка.

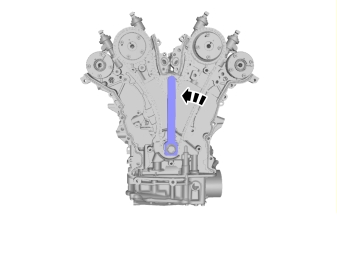

Поверните коленвал назад примерно на 45°, так чтобы позиционирующий инструмент был расположен вертикально и распределительные валы могли свободно вращаться.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Установка головки цилиндров
Примечание: Убедитесь, что все болты затянуты в выпускных отверстиях.
Смажьте шпильки. Используйте пасту 116 1408.
Установите:
- новую прокладку головки блока цилиндров. Нанесите герметик 307 57050 на обе стороны. См. иллюстрацию.
- головку блока цилиндров.
- новые смазанные болты.
Затяните болты по кругу изнутри и снаружи. Используйте угломер 🔧 VINKELMÄTARE. Затяните. См. Момент затяжки.
Установка распределительных валов
Установите:
- распределительные валы
- механизм натяжения цепи

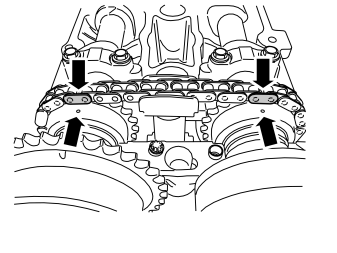

Примечание: Отрегулируйте отметки на блоках переменной синхронизации клапанов по цветной маркировке цепи распределительного вала (см. иллюстрацию).
Установите:

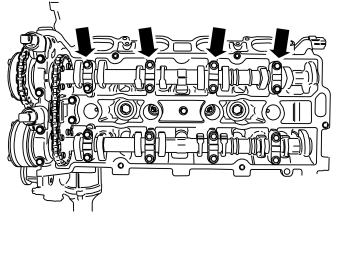

- колпачки распределительного вала впускных клапанов.
- болты М6, 16 шт. Затяните согласно: Момент затяжки
Установите:
- новый фильтр, 2 шт.
- колпачок М6, 4 шт. Затяните согласно: Момент затяжки

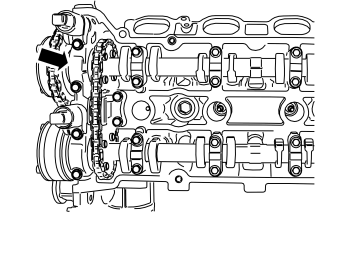

- болты M6 механизма натяжения цепи, 2 шт. Затяните согласно Момент затяжки.
Установите:

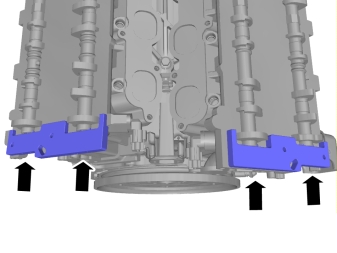

- инструменты для регулировки распределительного вала:
