Установка головки цилиндров (B5204T3, B5204T4, B5234T3)

Моменты затяжки

Моменты затяжки, которых нет в тексте, указаны в Момент затяжки.

Регулировка коленчатого вала

Поверните коленчатый вал против часовой стрелки (вид с задней стороны двигателя) до тех пор пока поршень в цилиндре 1 достигнет верхней мертвой точки (ВМТ).Продолжайте поворачивать против часовой стрелки до тех пор, пока поршень в цилиндре не будет приблизительно 2-3 см до верхней мертвой точки (ВМТ).Установите ограничитель коленчатого вала 🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254. Убедитесь в том, что он упирается в блок цилиндров.Теперь поверните коленчатый вал по часовой стрелке (вид с задней стороны двигателя) до тех пор пока противовес коленчатого вала не коснется ограничителя коленчатого вала.

Установка головки цилиндров

Установите новую прокладку головки блока цилиндров.Установите головку цилиндров.Используйте новые винты.Смажьте и установите все винты.Затяните винты в следующем порядке. Затяните винты поочередно в направлении от середины.

1. 20 Н·м
2. 60 Н·м
3. Дозатяните на угол 130°. Используйте транспортир 🔧 VINKELMÄTARE.

Установка подьемников клапана и распределительных валов

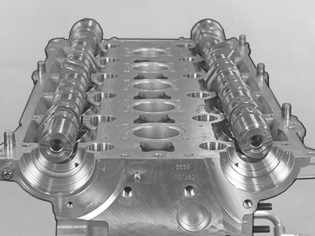

Смажьте направляющие углубления клапана.Установите все подьемники клапана.Смажьте гнезда подшипников распределительных валов.Установите впускной распределительный вал. Убедитесь в том что паз на задней стороне распределительного вала находится над воображаемой центральной линиейРасположите выпускной распределительный вал. Убедитесь в том что паз на задней стороне распределительного вала находится под воображаемой центральной линией.

Нанесите жидкую прокладочную мастику

Установите новые уплотнительные кольца на углубления для свечей зажигания в головке цилиндров.Нанесите жидкую прокладочную мастику 11 61 059 на крышку распределительного вала. Масстика должна полностью покрывать поверхность, но не должна быть нанесена чрезмерно. Используйте валик 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304

Примечание: Убедитесь, что жидкая прокладочная мастика не попадает в маслопроводы.

Установка крышек распределительного вала

Смажьте выступы распределительного вала, поверхности подшипников распределительного вала и подъемники клапанов.Установите крышку распределительного вала.Установите инструмент для запрессовки 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254(х2).Поочередно тяните крышку распределительного вала, удерживая ее паралельно головке цилиндров с помощью инструмента для запрессовкиУстановите все винты и затяните их.Снимите инструменты для запрессовки.Установите соленоид попеременной синхронизации клапанов с новой прокладкой. Затяните.

Установка переднего уплотнения распределительного вала

Используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT) на распределительном вале при наличии блока попеременной синхронизации клапанов и оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL UTAN VVT) на распределительного вале без попеременной синхронизации клапанов.Смажьте поверхность уплотнения, напротив которого вращается распределительный вал.Вбивайте уплотнение легкими ударами до тех пор, пока оправка не упрется в распределительный вал.

Установка заднего уплотнения распределительного вала

Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте поверхность уплотнения, напротив которого вращается распределительный вал.Вдавливайте уплотнеие до тех пор, пока оправка не упрется.

Примечание: Если на распределительном вале имеются пазы, то уплотнение может быть запрессовано глубже на 2 мм, за счет поворота гильзы.

Закрепление распределительных валов

Используйте инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254. Разъедините инструмент для регулировки распределительного вала на два блока.

Примечание: Распределительные валы не должны быть повернуты более, чем указано в нижеследующем тексте. Могут быть повреждены клапаны!

Установите секцию инструмента для регулировки, предназначенную для регулировки выпускного распределительного вала. Удерживайте инструмент для регулировки с помощью упора и привинтите его на место у задней части распределительного вала.Свинтите секции регулировочного инструмента вместе.Убедитесь, что винты, крепящие инструмент для регулировки к распределительным валам и винты, удерживающие инструмент вместе, хорошо затянуты.
