Установка газовой стойки, переднее сиденье

Подготовка

Расположите сиденье так, чтобы ко всем точкам крепления был доступ, и чтобы их можно было разблокировать. Обеспечьте, чтобы передний край сиденья находился в самом верхнем положении.

Внимание: При снятии сиденья из автомобиля необходимо использовать специальный инструмент🔧 JORDLEDNING (ESD), если электропитание к сиденью прервано. Если сиденье не заземлено, существует опасность, что надувная подушка безопасности SIPS активируется.

Отсоединение и снятие сиденья

Чтобы облегчить работу, выньте сиденье из автомобиля. Расположите сиденье, например на столе возле автомобиля, чтобы не пришлось снимать ремень безопасности.

Снимите:

• панели над передними винтами крепления сиденья (В). Потяните панели прямо вверх
• 2 винта передних креплений (С)
• панели над задними винтами крепления сиденья (А). Потяните панели вверх и назад под углом 45°
• 2 винта задних креплений.

Осторожно: Не повредите компоненты при поднятии или наклоне сиденья.

Установка зажима

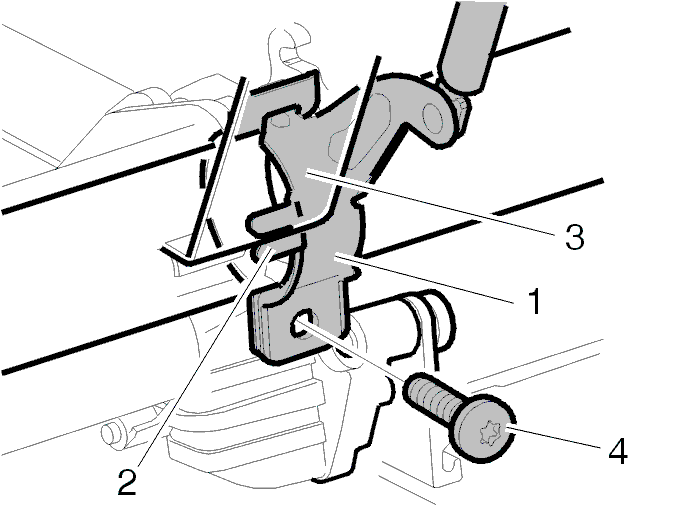

Расположите зажим (1) вокруг трубы SIPS. Убедитесь, что установочная деталь (2) вставлена в переднюю балку на раме сиденья и крепление стальной проволочной сетки (3).Закрепите винт в отверстии. Затяните винт (4). Затяните до10 Н·м.

Снятие винта

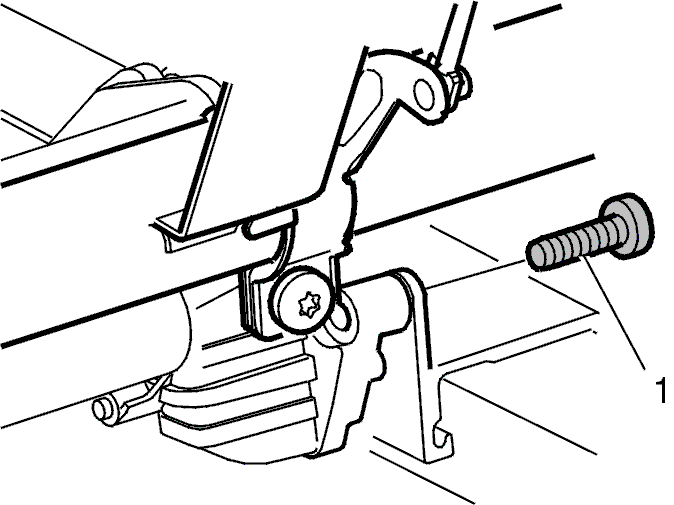

Выверните винт (1) между направляющей сиденья и электродвигателем. Выбросьте винт.

Подготовка

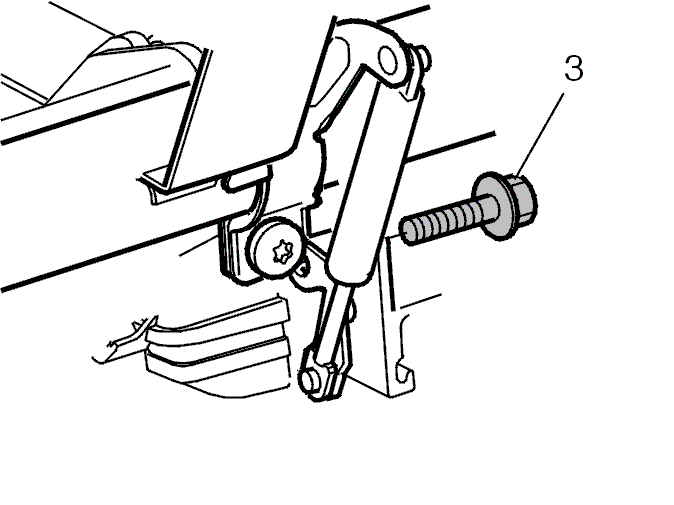

Установите новый винт (3). Затяните винт, оставив приблизительно 5 мм резьбы торчать из картера коробки передач.

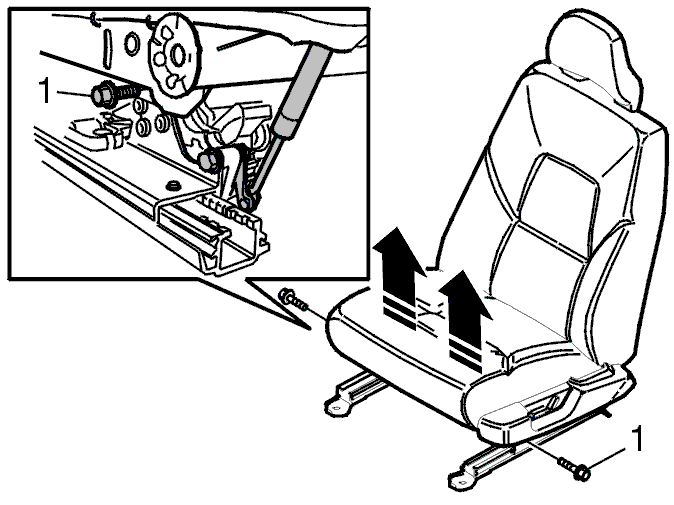

Выверните передние винты (1), соединяющие раму сиденья и раму сиденья с электроприводом.

Установка кронштейна

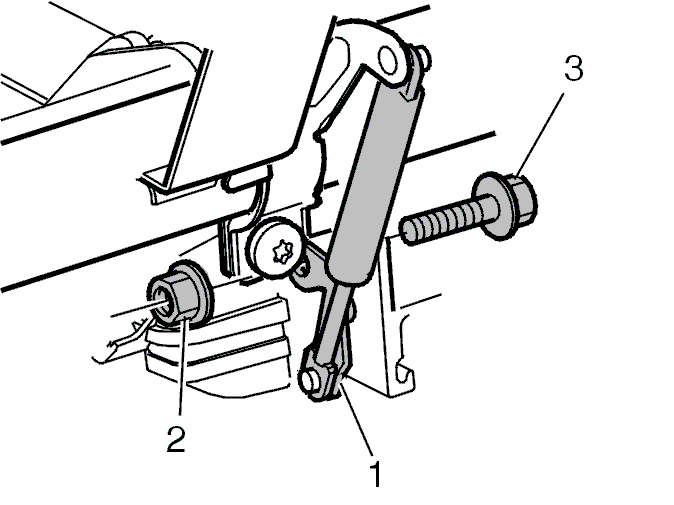

Установите переднюю секцию сиденья на место. Установите нижний кронштейн (1) газовой стойки на новый винт.Затяните винт (3). Затяните до10 Н·м. Установите гайку (2). Затяните с таким же моментом затяжки.

Примечание: Убедитесь, что кронштейн и крепление зажима расположены на одной линии.

Примечание: Проверьте функционирование стопорного кольца.

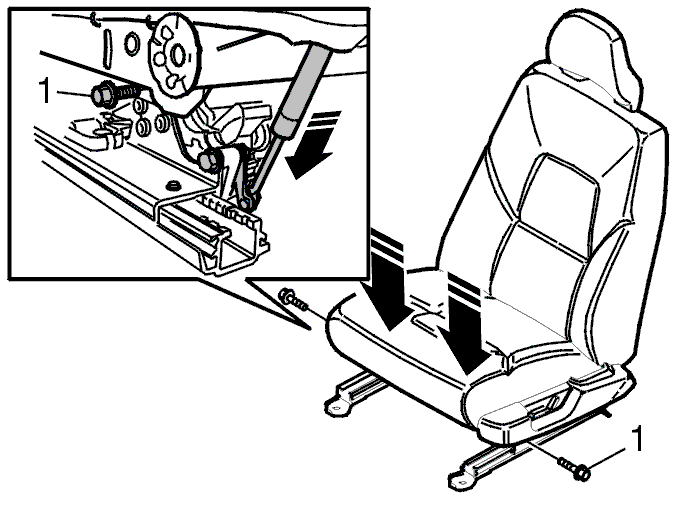

Нажмите вниз переднюю секцию сиденья. Установите винты (1), соединяющие раму сиденья и основание сиденья с электроприводом. Затяните винты. Затяните до24 Н·м.

Установка сидений

Осторожно: Убедитесь, что при установке сидений заново не зажата никакая проводка или жгуты проводов.

Установите переднее сиденье в автомобиле.Привинтите сиденье на место. Затяните винты. Затяните до:48 Н·м.Установите другие компоненты в обратном порядке.

Внимание: Проверьте функционирование ремня безопасности.

Проверьте все функции регулировки сиденья.Выполните дополнительную проверку регулировки высоты.
