Установка дополнительного жгута проводов

Подготовительные работы

Запишите код магнитолы.Выключите зажигание.Откройте капот.Отсоедините отрицательный провод аккумулятора.

Снятие панелей

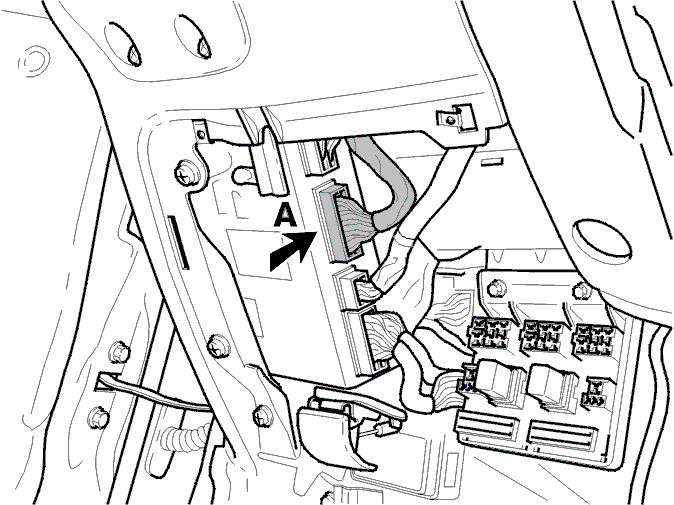

Снимите панель (панели) с нижней приборной панели на стороне водителя, которая закрывает центральный электронный модуль (СЕМ).Снимите разъем (А) с СЕМ.

Подсоединение жгута проводов к СЕМ

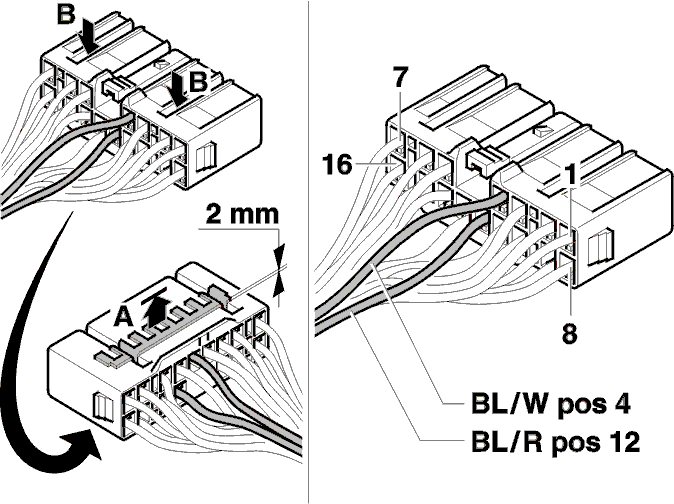

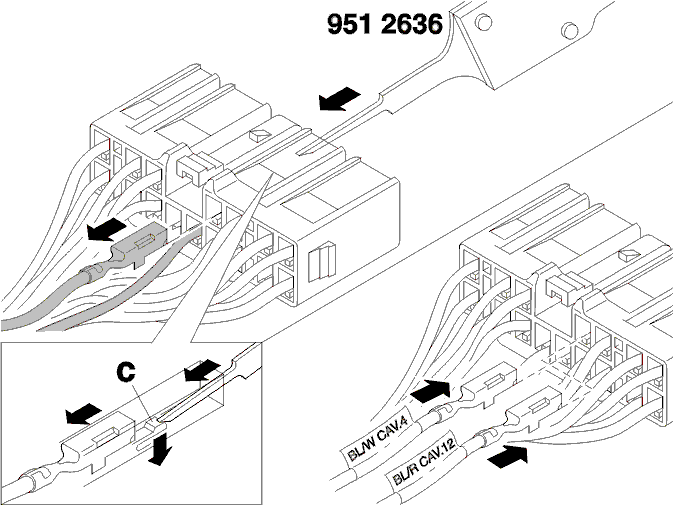

Откройте защелку (А), выдавив ее (приблизительно на 2 мм) на другой стороне в точках (В).Вставьте специальный инструмент🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BLÅ)в паз вывода 4 и в паз вывода 12 соответственно, как указано на иллюстрации. Нажмите на защелку (С) вниз.Выньте кабель из разъема.Вставьте кабель, помеченный Nº 4, в вывод Nº 4. Повторите эту процедуру для вывода Nº 12.Потяните за кабель, чтобы проверить надежность закрепления.Вдавите защелку (А) обратно на место.Установите заново разъем в СЕМ. Убедитесь, что разъем надежно закреплен.

Установка разъема на отсоединенные кабели

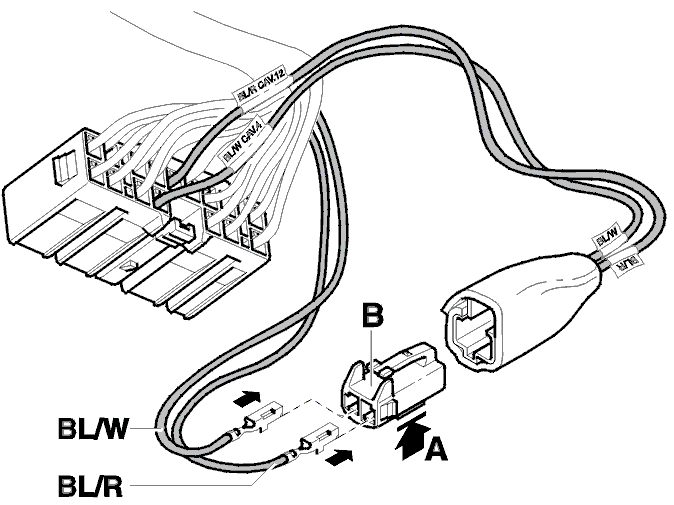

Убедитесь, что защелка (А) открыта. Откройте, если необходимо, выдавив замок.Расположите новый разъем (В), как показано на иллюстрации.Вставьте отсоединенные кабели в новый разъем (В).

Примечание: Убедитесь, что проводка к выводу Nº 4 в разъеме (В) также подсоединена к выводу Nº 4 в СЕМ.

Потяните за кабель, чтобы проверить надежность закрепления.Вдавите защелку (А).

Установка жгута проводов

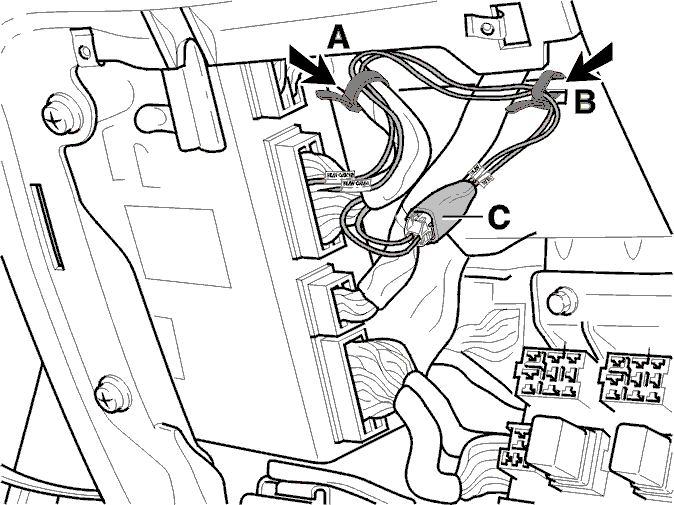

Соберите новый жгут проводов в разъеме (С).Закрепите жгут проводов в виде как можно большей петли к имеющемуся жгуту проводов (А) и к опорному кронштейну (В). Используйте прилагающиеся зажимы.

Осторожно: Убедитесь, что проводка нигде не трется и/или не зажата.

Установите заново защитную панель (панели) на приборную панель.

Идентификация автомобилей с установленным жгутом проводов

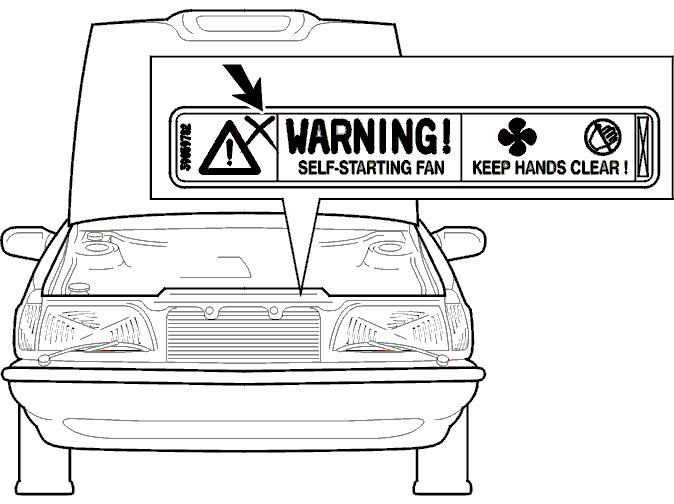

Чтобы идентифицировать, на какие автомобили был установлен жгут проводов в диапазоне шасси, приведенном на первой странице, автомобиль должен быть помечен.Начертите черным несмываемым фломастером букву Х, как показано на рисунке, на наклейке вентилятора на переднем элементе конструкции под капотом.

Проверка функционирования

Поверните ключ зажигания в положение I.

Осторожно: Убедитесь, что во время подсоединения аккумулятора в автомобиле никого нет.

Подсоедините отрицательный провод аккумулятора.Подождите не менее 10 секунд.Проверьте функционирование ближнего света.Введите код магнитолы.Настройте часы на точное время.
