Установка дистанционных колец рулевого механизма

Если в автомобиле установлены колеса размером 16" или 17" с шинами шириной 205 мм или больше, смотрите ниже, то во избежание соприкосновения колес и кузова при повороте колес до упора у внутреннего шарового шарнира каждой рулевой тяги должны быть установлены дистанционные кольца.Эти дистанционные кольца также служат для снижения усилия, передающегося на рычаг подвески от ограничителя поворота колес на поворотном кулаке, что снижает уровень шума, который может появляться при повороте колес до упора. Дистанционные кольца входят в комплект Шифр 271800-5.

Примечание: Эта доработка увеличивает окружность поворота на 0,3-0,5 метра.

Для дальнейшего снижения уровня шума ограничители поворота колес можно сошлифовать, смотрите Модифицирование ограничителей рулевого управления.

Примечание: Это относится только к автомобилям с алюминиевыми рычагами подвески.

Очистите поверхность вокруг защитного чехла. Снимите хомут

Проявляйте осторожность, чтобы не повредить чехол.Стяните чехол.

Для облегчения установки дистанционных колец на рейку рулевого управления нагревайте их в горячей воде в течение нескольких минут

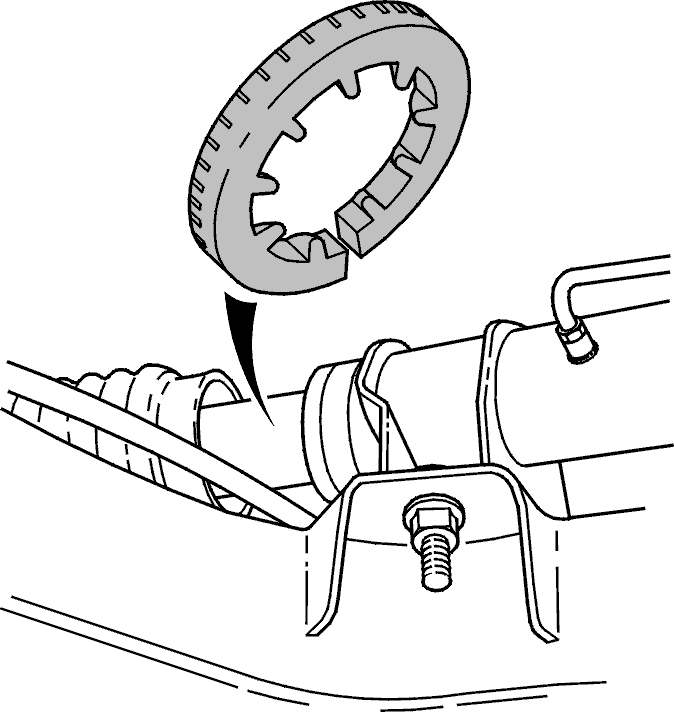

Напрессуйте дистанционные кольца на рейку

Плоская поверхность дистанционного кольца должна быть направлена к картеру рулевого механизма.Прижмите дистанционное кольцо к внутреннему шаровому шарниру рулевой тяги.

Установите на место защитный чехол

Убедитесь, что резиновое уплотнительное кольцо (A) находится на своем месте в рулевом механизме.

Примечание: В автомобилях с правосторонним управлением уплотнительное кольцо устанавливается только с правой стороны.

Установите защитный чехол рулевого механизма. Используйте новый стальной хомут Шифр 1387840-0. Входит в комплект.

Примечание: Не должен использоваться шланговый хомут.
