Установка дифференциала (1996, 1997)

Подготовительные операции

Смажьте шестерни планетарной передачи, сателлиты и упорные шайбы смазкой номер 1161029-2.

Установка планетарной шестерни

Расположите планетарную шестерню в корпусе.

Установка сателлитов

Вариант 1, расположите:

• сателит (6) вместе с упорной шайбой и установите вал (4)
• втулку (5) на вал
• сателит (6) вместе с упорной шайбой и вставьте вал дальше.

Установите пружинный штифт углами прорезей к приводным валам.

Вариант 2, расположите:

• сателит (6) вместе с упорной шайбой и установите вал (4)
• сателит (6) вместе с упорной шайбой и вставьте вал дальше.

Наденьте фиксирующий зажим (7) на вал (4).

Установка полой планетарной шестерни

Вставьте планетарную шестерню (3).Расположите прокладку (2).Установите стопорное кольцо (1).

Установка защитного кольца и конического кольца предварительного натяжения

Поместите:

• защитное кольцо
• коническое кольцо предварительного натяжения согласно иллюстрации.

Установка деталей на дифференциал, (привод механического спидометра)

Расположите ведущее зубчатое колесо фиксирующими выступами в углубления в дифференциале.

Установка дифференциала

Смажьте подшипники маслом.Расположите дифференциал в корпусе.

Придавите:

• верхний подшипник с корпусом на дифференциал при помощи специального инструмента 🔧 DORN (M3P,M5M42 S/V40)
• корпус как можно дальше вниз и установите стопорное кольцо.

Установка масляного уплотнения

Нанесите на кромку нового масляного уплотнения смазку.

Поместите:

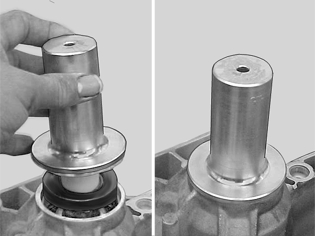

• защитную втулку 🔧 DORN (TÄTNING-HÖGER DRIVAXEL/JB 3) S4 на вал
• масляное уплотнение.

Установите масляное уплотнение с помощью специального инструмента 🔧 DORN (TÄTNING-HÖGER DRIVAXEL/JB 3) S4.Установите новое уплотнительное кольцо.
