Установка деталей в корпусе коробки передач (1996, 1997)

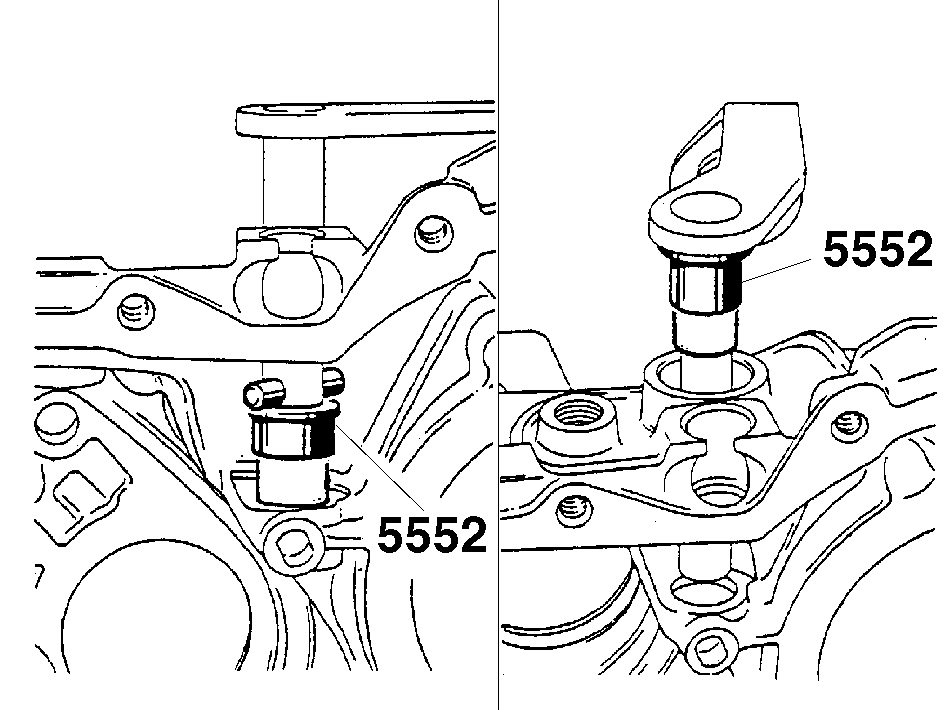

Установка селекторного вала и втулок подшипников

Покройте сопрягаемые поверхности корпуса пастой для сборки номер 1161006-0.Установите внутреннюю втулку подшипника и оправку 🔧 DORN (BUSSNINGAR/VÄXELFÖRARE) M50-JC5.Установите рычаг управления в корпус и вставьте керн ⋄ 7,5 мм в отверстие пружинного штифта.Вбейте втулку подшипника, используя рычаг управления, пока она не упрется в свое гнездо.Снимите кернер, рычаг управления и оправку 🔧 DORN (BUSSNINGAR/VÄXELFÖRARE) M50-JC5.Установите втулку внешнего подшипника и оправку 🔧 DORN (BUSSNINGAR/VÄXELFÖRARE) M50-JC5.Установите рычаг управления в корпус.Вбейте втулку подшипника, используя рычаг управления, пока она не упрется в свое гнездо.Снимите рычаг управления и оправку 🔧 DORN (BUSSNINGAR/VÄXELFÖRARE) M50-JC5.

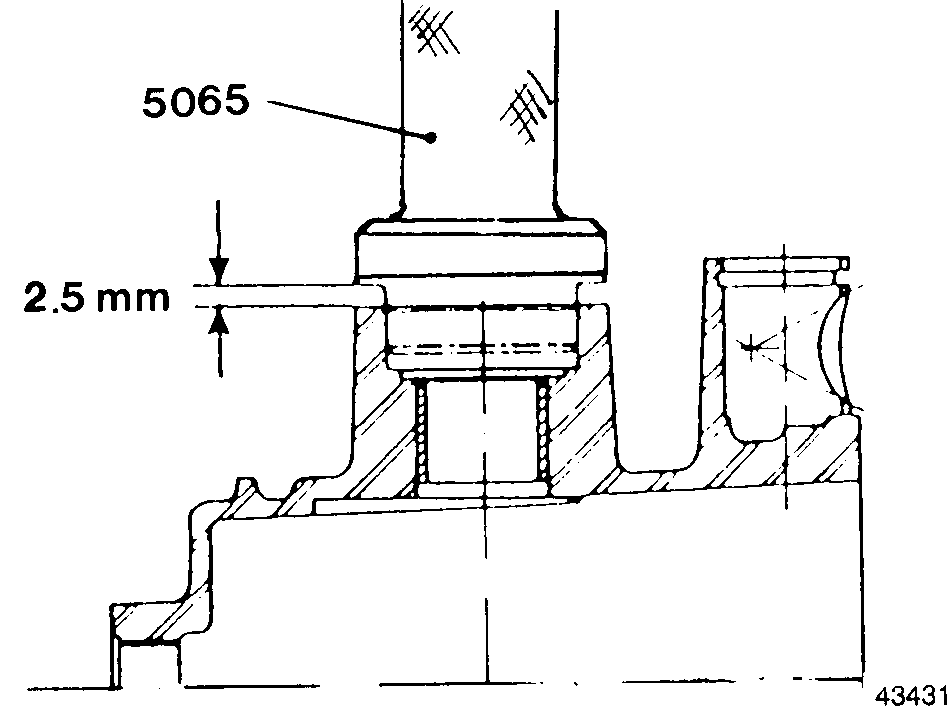

Установка масляного уплотнения селекторного вала

Нанесите на кромку масляного уплотнения смазку номер 1161029-2.Установите новое масляное уплотнение при помощи специального инструмента 🔧 DORN (TÄTNING-SKIFTAXEL)M45,46 -78 так, чтобы оно было расположено приблизительно на 2,5 мм впереди сопрягаемой поверхности.

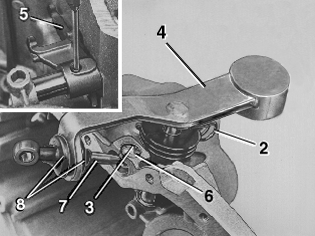

Установка механизма переключения передач

Смажьте рычаг переключения (шаровые шарниры) и вал переключателя смазкой номер 1161029-2.Установите резиновое уплотнение (8) на рычаг управления и установите рычаг переключения (7), вставив его в резиновый элемент.Установите резиновое уплотнение на селекторный вал.Расположите вилку переключения (5) и вставьте рычаг управления (4) в корпус.Установите два пружинных штифта друг напротив друга под углом 180° и под прямым углом к валу.Расположите две втулки подшипников (6) и установите рычаг переключения (7).Установите стопорное кольцо.Установите резиновое уплотнение на уплотнительное кольцо.Проверьте правильность функционирования.Установите пружину сжатия (2) снаружи.

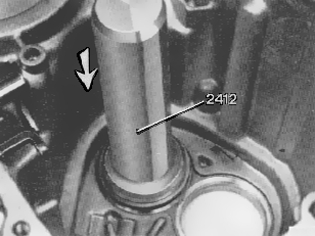

Установка наружных колец подшипников первичного и вторичного валов

Покройте сопрягаемые поверхности корпуса пастой для сборки номер 1161006-6.Вставьте наружные кольца подшипников изнутри корпуса.Вбейте подшипники до упора при помощи выколотки 🔧 DORN (TÄTNING-UTGÅENDE AXEL) J.

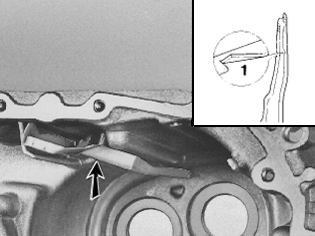

Установка канала для смазки

Расположите канал для смазки в корпусе.

Осторожно: Убедитесь, что стопорная скоба (1) канала для смазки расположена правильно.

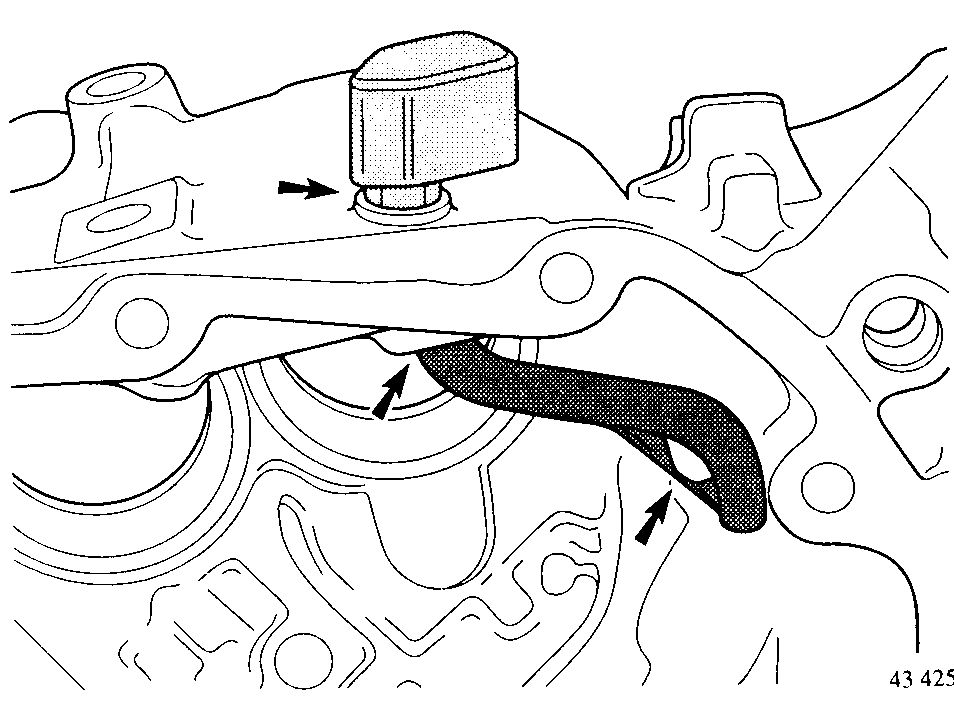

Установка блока сапуна

Осторожно вдавите шланг сапуна в корпус.Установите блок сапуна.
