Усовершенствованная система омывателя ветрового стекла 850 (2)

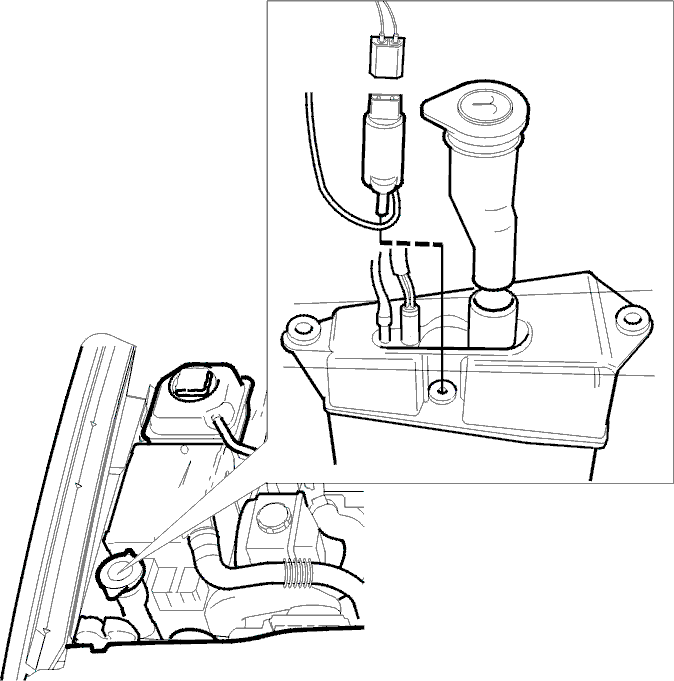

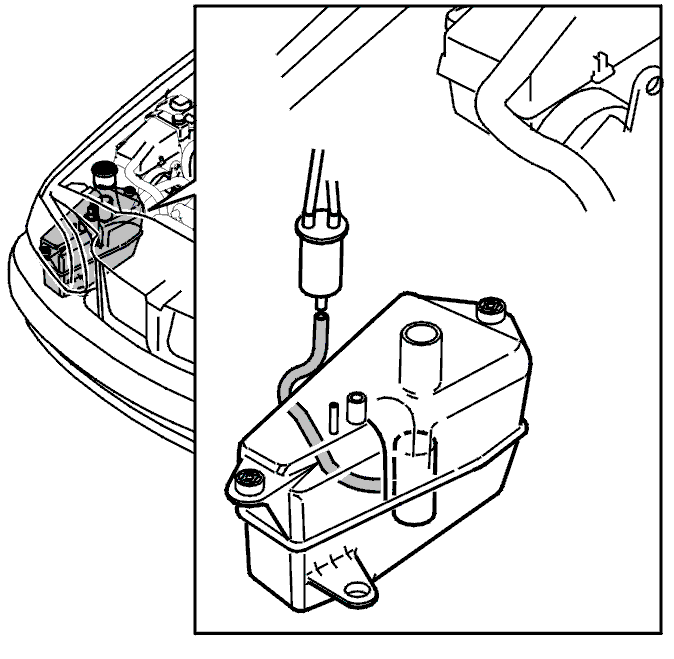

Снятие имеющегося бачка омывателя

Снимите:

• трубу заливной горловины для бачка омывателя,
• соединитель насоса омывателя,
• шланги,
• датчик уровня.

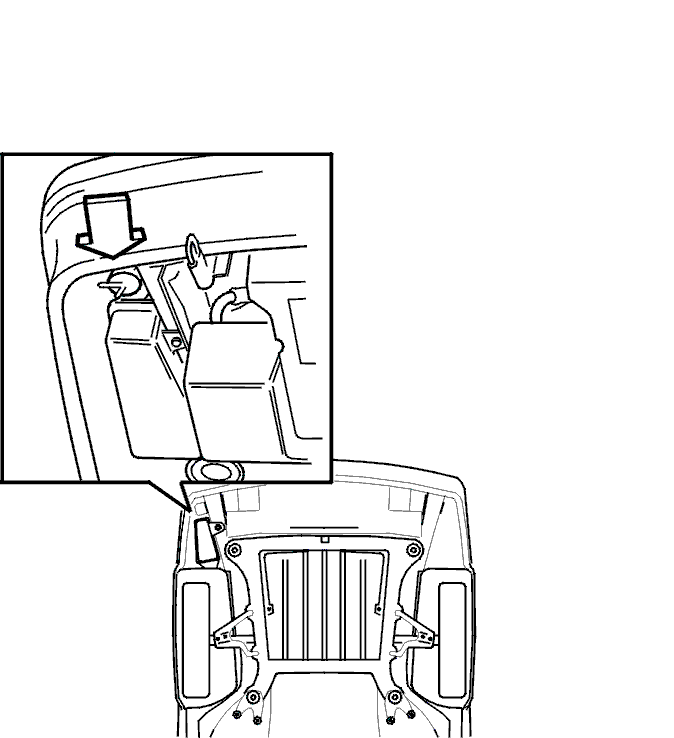

Снятие насоса омывателя заднего стекла

Снимите:

• электродвигатель омывателя заднего стекла из-под автомобиля,
• электродвигатель омывателя из кронштейна, откройте зажимы со стороны кронштейна и выдавите вверх насос.

Освободите соединитель и шланги электродвигателя омывателя.Соберите всю оставшуюся в бачке омывающую жидкость.

Снимите:

• винты бачка омывателя,
• все соединители вспомогательных устройств, крепящихся к бачку омывателя,
• бачок омывателя.

Снятие кронштейна

Снимите кронштейн электродвигателя омывателя, вытянув его наружу и поверните его на 1/4 оборота против часовой стрелки.

Предварительная сборка нового бачка омывателя

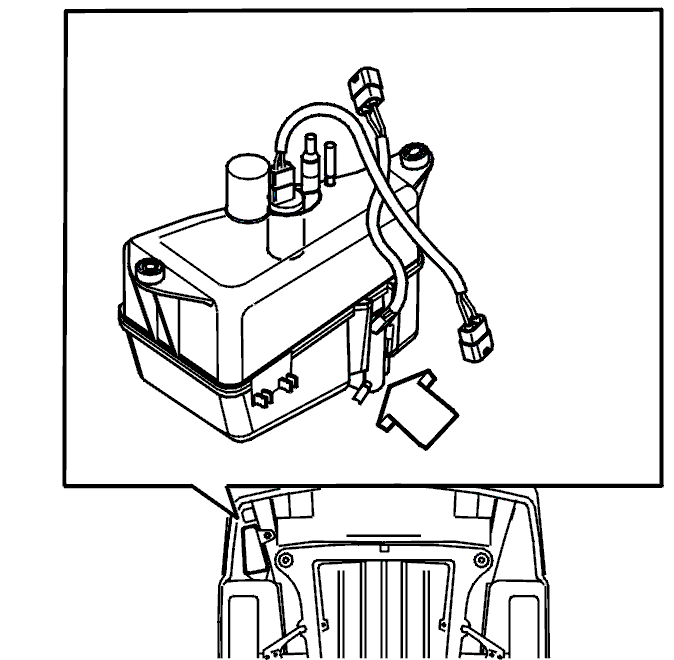

Переместите насос из старого бачка омывателя на новый.Установите новый нижний насос.Установите переходной провод к верхнему насосу, номер детали 9178971.Установите переходной провод к нижнему насосу, номер детали 9178861.Переместите датчик уровня и шланг слива.

Установка соединительного шланга

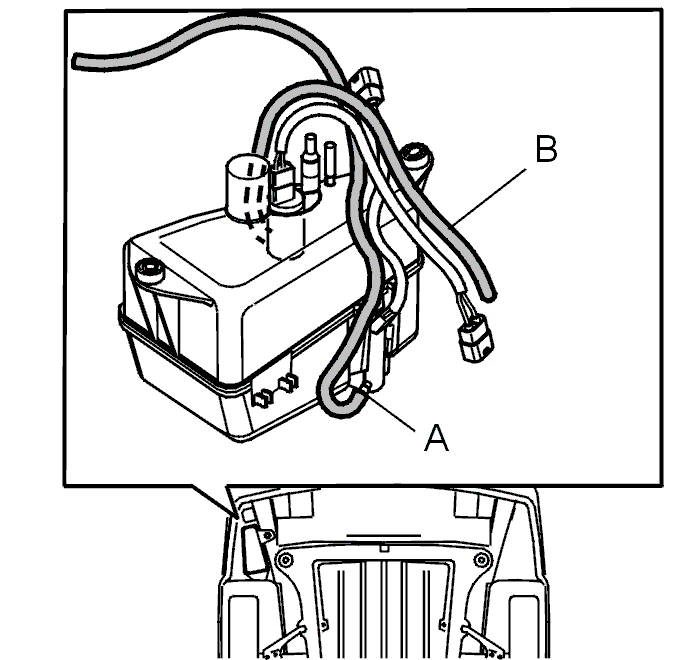

Установите 500 мм соединительный шланг к соединению (А) насоса омывателя ветрового стекла.Протяните шланг, который был ранее подсоединен к электродвигателю омывателя под брызговиком в отсек двигателя.Подсоедините шланг верхнего электродвигателя омывателя (B).

Прокладка проводов

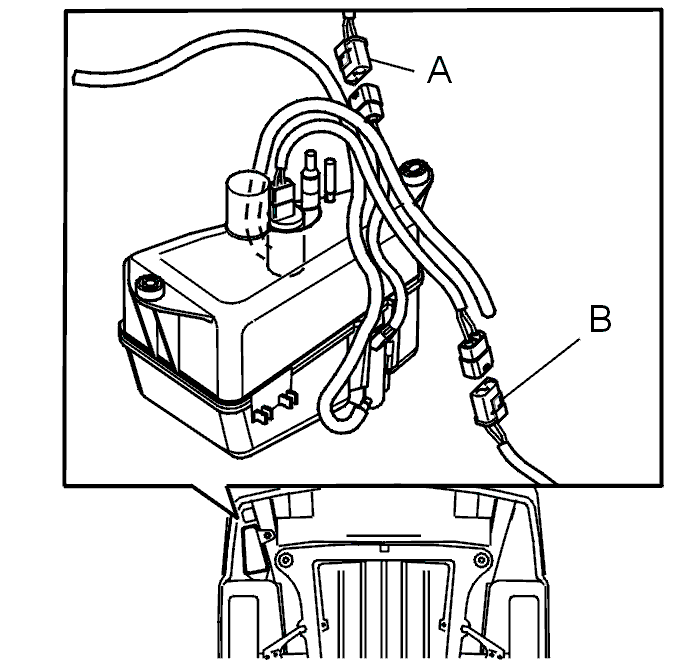

Шланги и провода из-под отсека двигателя должны быть помещены между верхней частью бачка омывателя и корпусом, а затем протянуты сквозь отверстие для трубы заливной горловины.Переходной провод верхнего электродвигателя (система омывателя заднего стекла) необходимо подсоединить под брызговиком к соединителю, который ранее использовался для нижнего электродвигателя (B).Затяните бачок омывателя.Переходной провод нижнего электродвигателя насоса (система омывателя ветрового стекла) необходимо подсоединить к соединителю, который ранее использовался для верхнего электродвигателя (А).

Установка шланга

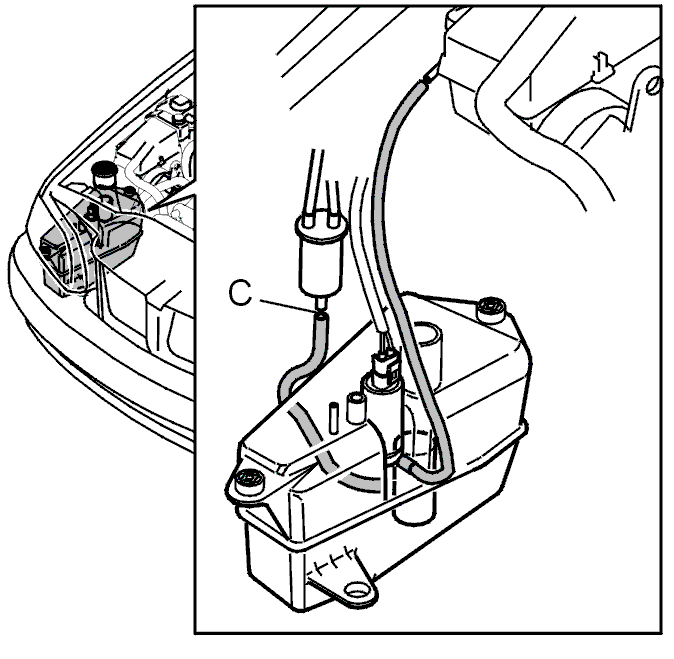

Шланг нижнего электродвигателя должен быть подсоединен к существующей системе на сливном клапане (С).Установите все прочие снятые детали.Залейте омывающую жидкость.Проведите проверку функционирования.

Снятие имеющегося бачка омывателя

Снимите:

• трубу заливной горловины для бачка омывателя,
• соединитель насоса омывателя,
• шланги,
• датчик уровня,
• винты бачка омывателя,
• бачок омывателя,
• все соединители вспомогательных устройств, крепящихся к бачку омывателя.

Предварительная сборка нового бачка омывателя

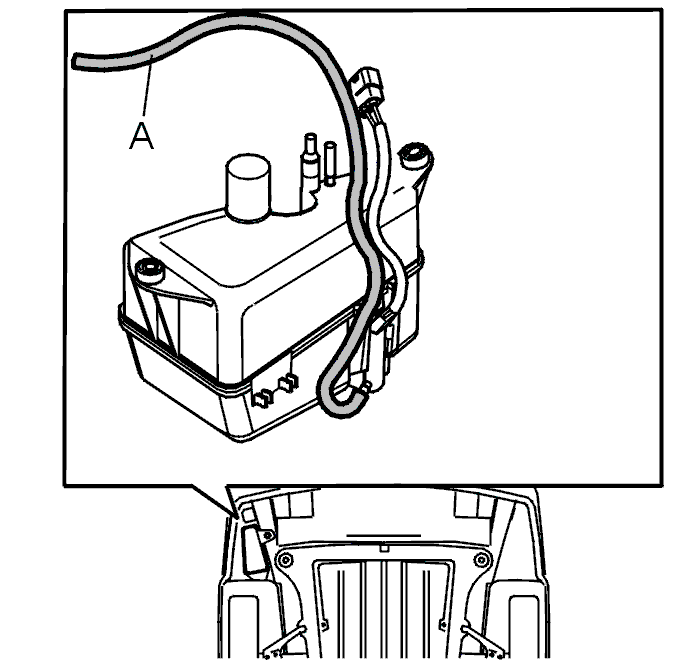

Установите новый нижний насос.Установите переходной провод к нижнему насосу, номер детали 9178861.Переместите датчик уровня и шланг слива.Установите 500 мм шланг к соединению омывателя ветрового стекла (А).

Прокладка переходного провода

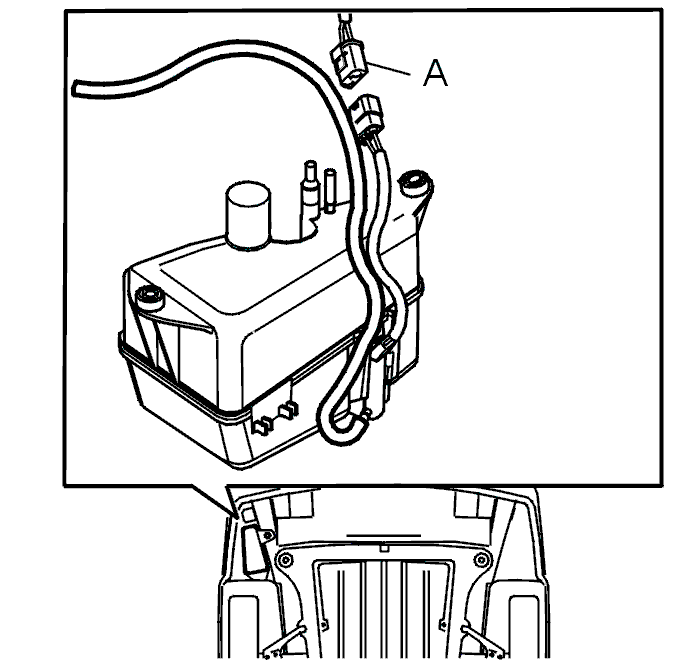

Шланги и провода из-под отсека двигателя должны быть помещены между верхней частью бачка омывателя и корпусом, а затем протянуты сквозь отверстие для трубы заливной горловины.Переходной провод нижнего электродвигателя насоса (система омывателя ветрового стекла) необходимо подсоединить к соединителю, который ранее использовался для верхнего электродвигателя (А).

Установка соединительного шланга

Шланг нижнего электродвигателя должен быть подсоединен к существующей системе на сливном клапане (С).

Установка бачка омывателя

Затяните бачок омывателя.Установите все прочие снятые детали.Залейте омывающую жидкость.Проведите проверку функционирования.
