Усовершенствованная дренажная система

При мойке автомобиля или в сильный дождь люк в крыше может протекать.

Для повышения герметичности люка в крыше в первой половине 1990 г. в производство были внедрены следующие усовершенствования.

• Брызговик и трубки уплотнены термоклеем.
• Приподнят фланец водосточного желоба.
• Проем люка в крыше снабжен уплотнителем нового типа.

В случае нарушения герметичности люка в крыше, примите следующие меры.

Снимите:

При необходимости:Придайте ему нужную форму рукой или рукояткой молотка.Убедитесь в правильности положения водосточного желоба:Он не должен иметь наклона вперед или назад.При необходимости:Придайте ему нужную форму рукой или рукояткой молотка.

Примечание: Будьте осторожны, чтобы не повредить водосточный желоб.

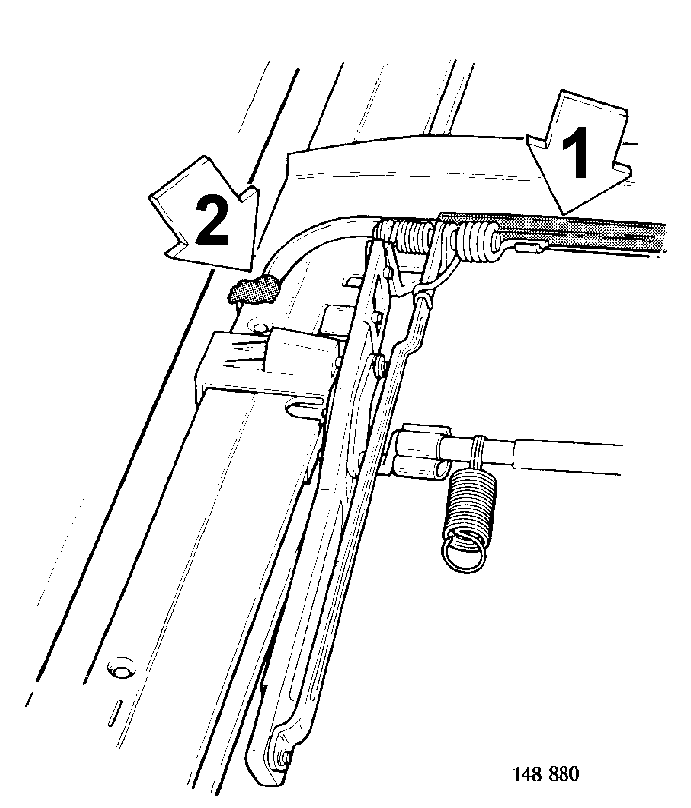

Поставьте на фланец водосточного желоба резиновую полоску (1).Номер детали 3538716-6.

Нанесите валик герметика (2) у выхода водосточного желоба.

Примечание: С правой и с левой сторон.

люк в крыше (см. Люк в крыше, снятие).

Убедитесь, что водосточный желоб у задней кромки люка в крыше повторяет по форме поверхность крыши над ним.

Установите люк в крыше (см.
