Усовершенствование распределения воздуха к полу в передней части

Процедура усовершенствования распределения воздуха к полу Необходимы следующие детали.

На последующих рисунках показаны элементы автомобиля с левосторонним управлением. Однако указанные размеры (со следующей страницы) также действительны для автомобилей с правосторонним управлением.

• Снимите панель под рулевым колесом.
• Снимите коленный буфер (если установлен). Можно не снимать амортизатор с кронштейна (выверните болты кронштейна у пола).

• Снимите решетку с воздушного сопла со стороны водителя.

• Вырежьте отверстие для нового воздушного сопла.

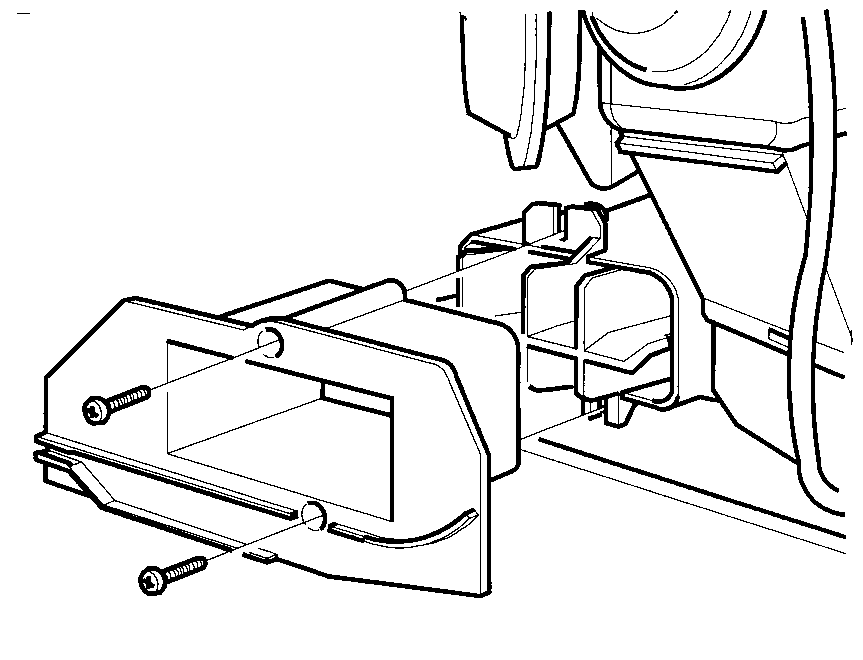

• Установите новое воздушное сопло.
• Совместите сопло с верхней и боковой кромками передней панели.
• Просверлите четыре отверстия диаметром 4 мм, используя сопло в качестве шаблона.

• Закрепите сопло на своем месте с помощью четырех заклепок.

Сначала вставьте правую заклепку и проверьте совмещение воздушного сопла с вырезанным отверстием, нащупав пальцами через проем сопла. Если сопло не совмещено с отверстием, отверните сопло в сторону и подрежьте отверстие с помощью ножа.

• Проверьте герметичность.

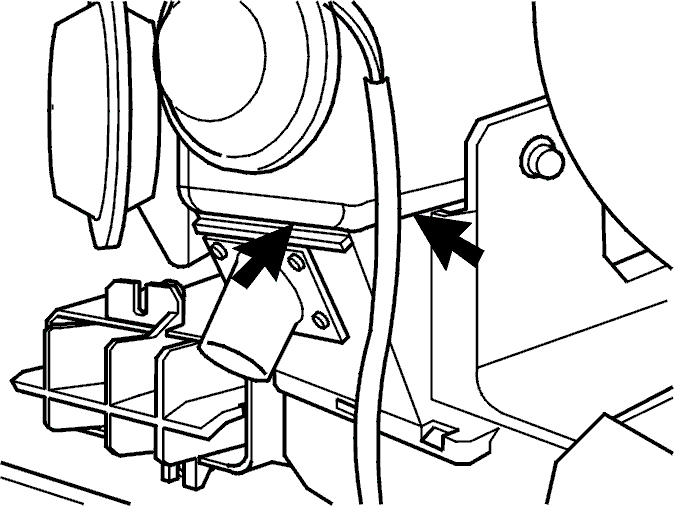

• Включите вентилятор и проверьте наличие утечек между отопителем и кожухом распределителя воздуха.
• Уплотните должным образом с помощью ленты из ткани, номер детали 277063-4.

• Закройте прежнее воздушное сопло.

Метод:Просверлите три отверстия диаметром 4 мм. Закрепите крышку, номер детали 6848010-2, на прежнем сопле со стороны водителя. Воспользуйтесь тремя заклепками.

• Поставьте решетку на сопло.

Удалите изоляцию панели

• Удалите шумоизоляцию в задней части панели, как показано на рисунке. Удалите изоляцию на 10 мм вперед и на 100 мм назад от выходного сопла отопителя у пола.

• Удалите изоляцию с нижней кромки и на 60 мм в горизонтальной части.

• Вырежьте отверстие в панели.
• Наметьте центр отверстия в панели, как показано на рисунке.

Отмерьте:180 мм от передней части полосы вдоль нижней кромки. 125 мм вверх от закругленной кромки панели.

• Вырежьте отверстие в панели.

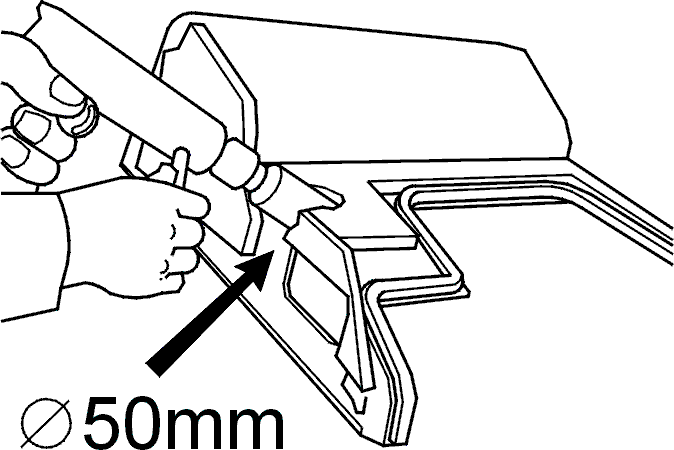

Используйте 50 мм кольцевую пилу.

Придайте отверстию овальную форму

После обработки отверстие должно иметь овальную форму. Для совпадения с формой нового воздушного сопла отверстие должно иметь размеры 34±2 мм по горизонтали и 27±1 мм по вертикали.

• Приложите и проверьте панель в автомобиле.
• В случае необходимости подправьте отверстие напильником. Поставьте на место компоненты. Проверьте функционирование.
