Усилитель тормозов, замена (2000, 2001)

Снимите реактивную тягу между надколесными дугами

Примечание: Автомобили с SRS (Дополнительная система удерживания): выньте ключ зажигания, чтобы заблокировать рулевое колесо. Не меняйте положение рулевого колеса или передних колес при вынимании шарнира вала рулевого колеса из рулевого механизма.

Снимите:

• винт и гайку крепления двигателя в реактивной тяге
• четыре винта в надколесных дугах
• стабилизирующую скобу двигателя.

Подготовка к снятию усилителя тормозов

Выключите зажигание.Отсоедините разъем усилителя тормозов.Снимите вакуумный шланг с усилителя тормозов.

Снимите главный цилиндр

Снимите главный цилиндр с усилителя тормозов.Поднимайте главный цилиндр осторожно, чтобы не повредить тормозные трубы.Выньте тормозные трубы из креплений на теплоизоляционной перегородке.

Примечание: Держите главный цилиндр в горизонтальном положении, чтобы в тормозную систему не попал воздух.

Снимите звукоизоляционную панель со стороны водителя
См.Главный цилиндр, замена.

Снимите гайки усилителя тормозов на блоке педалей

Снимите:

• стопорный зажим толкателя усилителя тормозов
• четыре гайки, крепящие усилитель тормозов к теплоизоляционной перегородке.

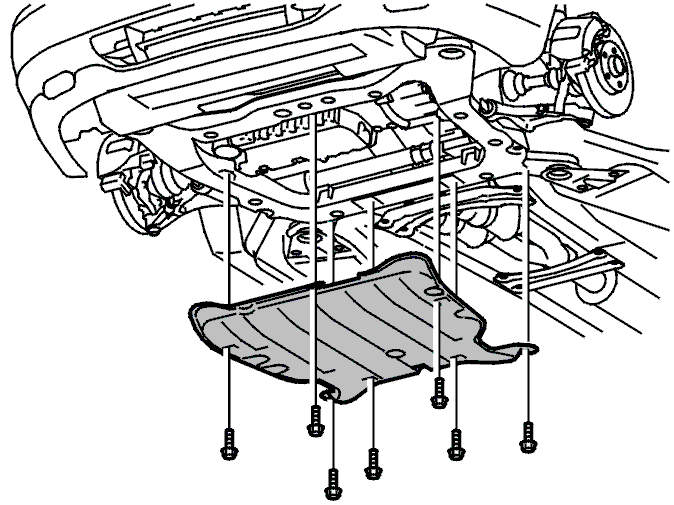

Снимите брызговик под двигателем

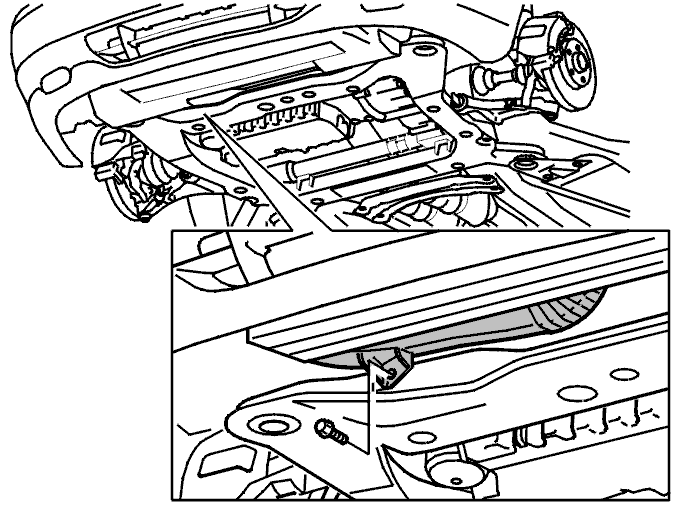

Выверните винт крепления кабельного канала

Винт находится в подрамнике.

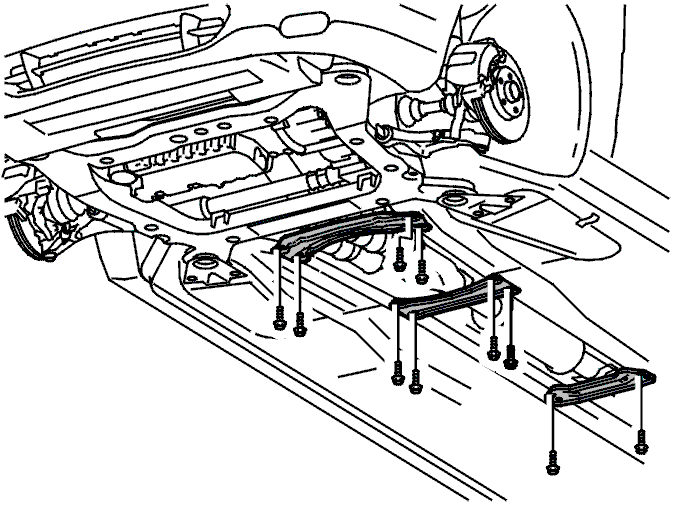

Снимите три поперечных балки под автомобилем

Снимите:

• четыре винта дляпереднейпоперечной балки
• четыре винтацентральнойпоперечной балки. Оставьте балку висеть в теплоотражателе
• четыре винта длязаднейпоперечной балки. Оставьте ее висеть в тепловом дефлекторе.

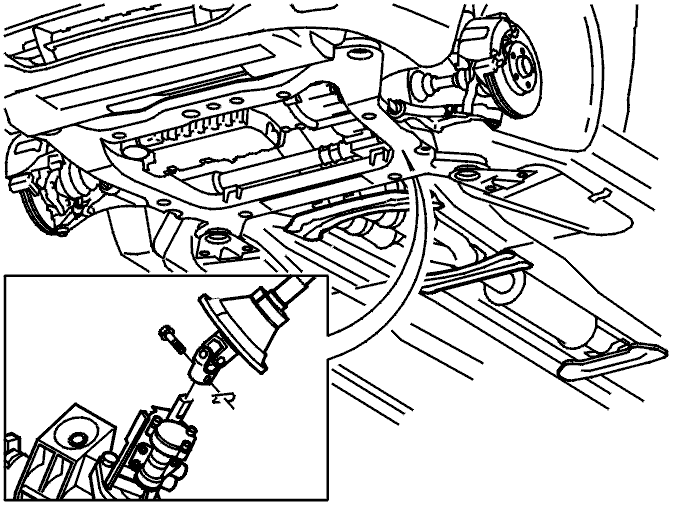

Снимите стопорный винт и замок с рулевого механизма

Примечание: Не повредите вал рулевого колеса и рулевой механизм при опускании подрамника.

Автомобили с обогревателями салона

Осторожно: Автомобили с обогревателем салона:снимите гайки обогревателя салона. Гайки находятся в кронштейне с левой стороны подрамника.

Подвесьте обогреватель салона на кузове.

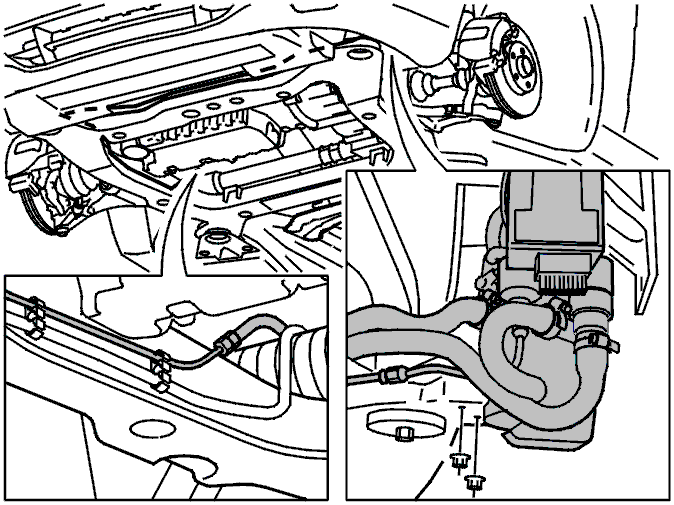

Снимите топливопровод с зажимов на подрамнике и крепление возле вала рулевого колеса.

Подготовка к снятию винтов подрамника

Автомобили с двигателями с турбонаддувом:снимите трубу подачи нагнетаемого воздуха с соединителя шланга на нижнем соединении охладителя нагнетаемого воздуха.Нагревайте трубу подачи нагнетаемого воздуха при ее снятии.

Установите инструменты

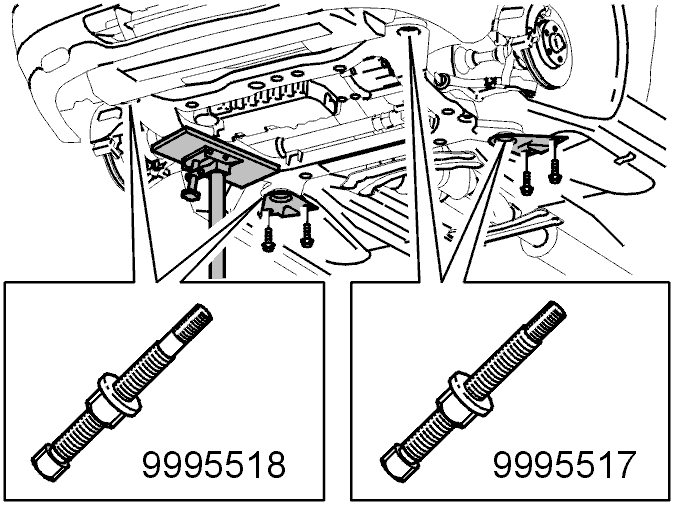

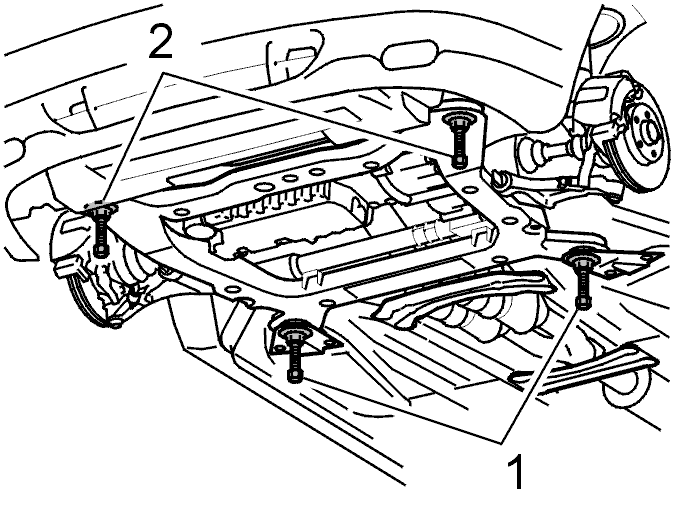

Установите передвижной домкрат🔧 AGGREGATLYFT (HYDRAULIK)под левую сторону подрамника.Установите 2 винта🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800(светлых) на левой стороне, передний винт с шайбой. Установите 2 винта🔧 SKRUV HÖGER (SÄNKNING SUBFRAME) P800(желтых) на правой стороне.Затяните инструменты таким образом, чтобы они вошли в соприкосновение. Затем затяните гайки на инструментах.Выверните 2 винта из опорного кронштейна возле винта заднего подрамника.Переместите передвижной домкрат на правую сторону и повторите процедуру.

Опустите подрамник

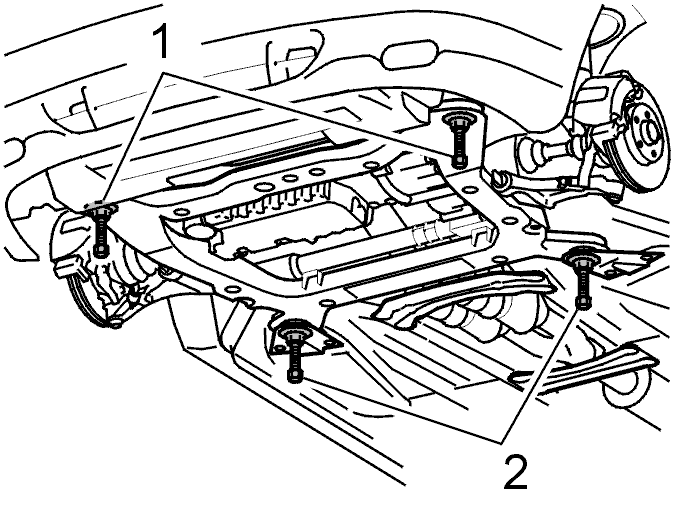

Сначала опустите переднюю часть подрамника на половину резьбы инструмента (1).Повторите эту же процедуру на заднем конце (2).Теперь опустите раму на полную длину инструмента, как описано выше.

Автомобили, имеющие двигатели с турбонаддувом:
Проверьте, чтобы во время опускания, труба подачи нагнетаемого воздуха, находящаяся рядом с нижней частью охладителя нагнетаемого воздуха, не цеплялась за радиатор

Примечание: Очень важно производить опускание нижней рамы в правильном порядке. В противном случае шарнир вала рулевого колеса зацепится за ввод в кузове.

Опустите автомобиль. Снимите усилитель тормозов

Осторожно выньте главный цилиндр.Снимите усилитель тормозов.

Примечание: Оставьте на месте уплотнение, находящееся между усилителем тормозов и теплоизоляционной перегородкой.

Переставьте выводы и уплотнения на новый усилитель тормозов

Если необходимо, замените уплотнение.

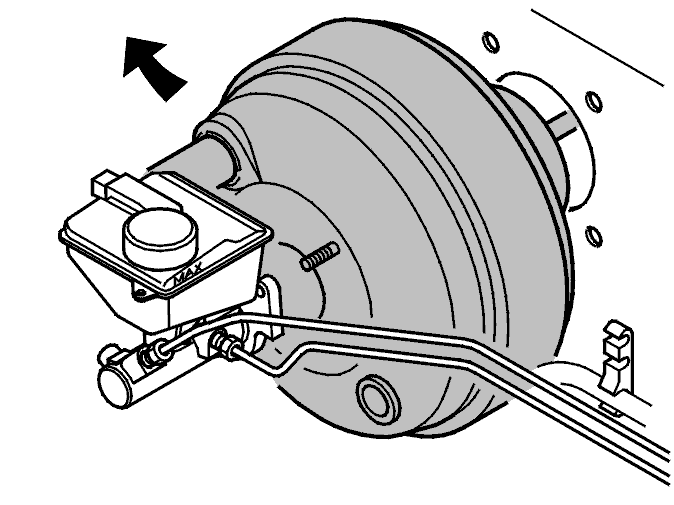

Установите усилитель тормозов с выводами для обратного клапана

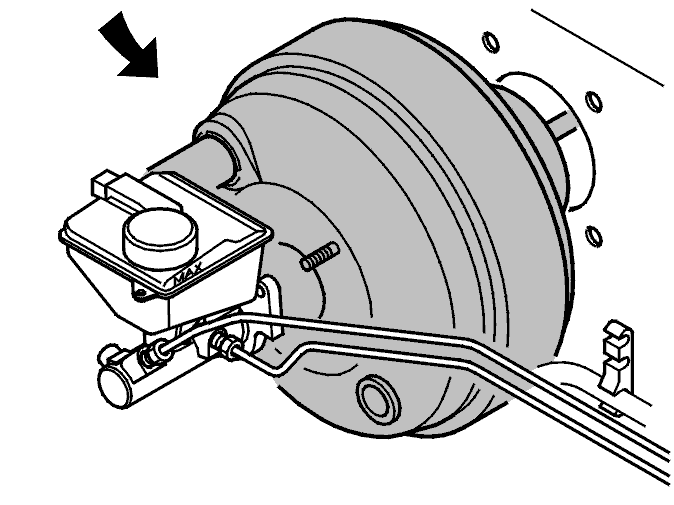

Установите, как показано на иллюстрации.

Затяните усилитель тормозов

Установите:

• четыре крепежные гайки. Используйтеновые гайки. Затяните до25 Н·м
• стопорный зажим толкателя усилителя тормозов
• звукоизоляционную панель.

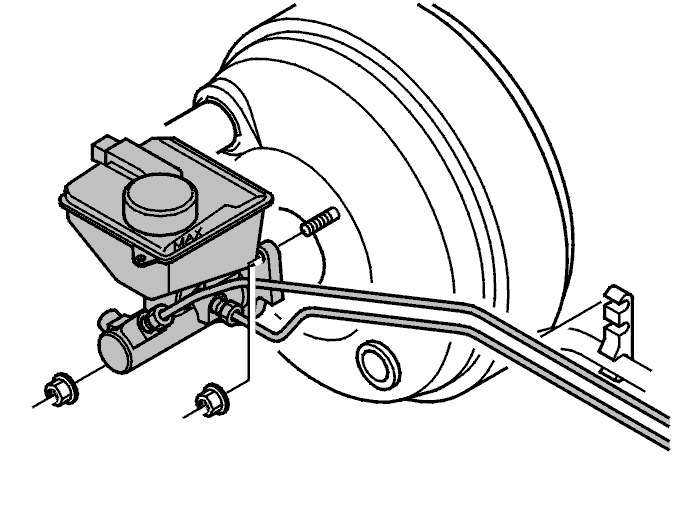

Установите главный цилиндр

Установите:

• главный цилиндр на усилитель тормозов. Затяните до25 Н·м
• тормозные трубы в креплении на теплоизоляционной перегородке.

Примечание: Во время установки убедитесь в том, что резиновое уплотнение находится между главным цилиндром и усилителем тормозов.

Установите:

• разъемы контроля уровня и усилителя тормозов
• зажим с ленточным хомутом на разъем.

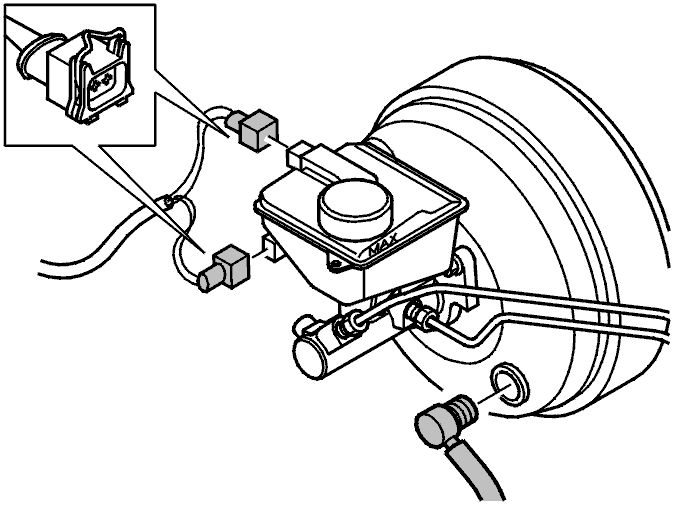

Установите соединения на главном цилиндре

Установите:

• разъемы контроля уровня и усилителя тормозов
• обратный клапан
• зажим с ленточным хомутом на разъем.

Поднимите подрамник

Поднимите:

• подрамник. Используйте ранее использованные винты🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800и🔧 SKRUV HÖGER (SÄNKNING SUBFRAME) P800. Убедитесь, чтобы во время подъема подрамника шарнир вала рулевого колеса не цепляется за ввод кузова
• задний край подрамника (1) на половину длины резьбы инструмента. Теперь проделайте эту же операцию на передней части подрамника (2)
• подрамник в указанном выше порядке до тех пор, пока ее втулки не окажутся в нескольких миллиметрах от элементов рамы.

Примечание: Важно, чтобы подрамник поднимался в правильном порядке.

Установите компоненты рулевого управления

Установите:

• вал рулевого колеса с рулевым механизмом
• стопорный винт. Затяните до25 Н·м
• блокировку.

Закрепите подрамник

Расположите и примените передвижной домкрат🔧 AGGREGATLYFT (HYDRAULIK)под левой стороной подрамника.Установите винты опорного кронштейна не затягивая.Выверните винты🔧 SKRUV VÄNSTER(SÄNKNING SUBFRAME) P800и🔧 SKRUV HÖGER (SÄNKNING SUBFRAME) P800.Установите винты подрамника. Используйте 4новыхвинта M14. Смажьте резьбу винтов.

Примечание: Шайбу для переднего винта.

Переместите передвижной домкрат на правую сторону и повторите описанную выше процедуру.Затяните винты до105 Н·м. Дозатяните на угол120°. Используйте угломер🔧 VINKELMÄTARE.Затяните винты опорного кронштейна. Затяните до50 Н·м.

Установите поперечные балки

Установите переднюю, центральную и заднюю поперечные балки. Затяните до30 Н·м.Установите винт для кабельного канала в подрамнике.

Установите обогреватель салона

Установите:

• гайки обогревателя. Затяните до30 Н·м
• топливную магистраль в зажимы в подрамнике
• держатель топливопровода в рулевой механизм
• топливную магистраль в зажимы.

Установите брызговик под двигателем

Затяните винты. Затяните до25 Н·м.

Установите поперечную балку
Вакуумная система, проверка.Используйте новую гайку. Затяните до80 Н·м.

Заключительная проверка
Убедитесь, что усилитель работает во время торможения.
