Усилитель тормоза, замена

Снимите усилитель тормоза

Отсоедините шланг цилиндра сцепления от бачка тормозной жидкости

Если автомобиль оборудован сцеплением с гидроприводом:

Подсоедините заглушенный шланг к патрубку и закрепите его хомутом на балке между опорным стаканом стойки подвески и теплоизоляционной перегородкой.

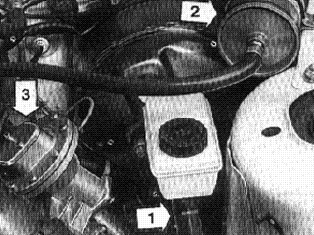

Снимите/отсоедините:

1. главный цилиндр (1). Аккуратно сдвиньте цилиндр вбок.
2. вакуумный шланг и обратный клапан с усилителя тормоза.

Снимите:

1. топливный фильтр (2). Сдвиньте фильтр вбок.
2. вакуумный насос (3) (только для некоторых двигателей). Сдвиньте насос вбок.

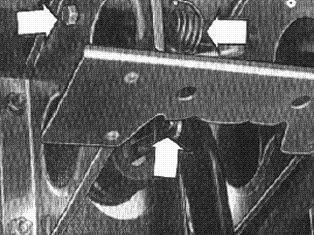

Снимите/отсоедините:

1. шумоизоляционную панель
2. толкатель с педали тормоза
3. усилитель тормоза

Установите/подсоедините:

1. уплотнение (одно на 10" усилителе или два на 2x8" усилителе)
2. уплотнительные кольца болта (четыре), номер детали 35 30 984-8
3. усилитель тормоза. Затяните болты моментом 14 Н·м.
4. толкатель на педаль тормоза. Вставьте осевой болт и зафиксируйте скобой.
5. шумоизоляционную панель

Проверьте правильность установки возвратной пружины педали тормоза.

Установите главный цилиндр

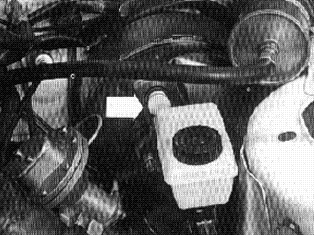

Подсоедините шланг с главного цилиндра к бачку тормозной жидкости (для автомобилей с гидроприводом сцепления).Заполните фирменной тормозной жидкостью Volvo.Смажьте внутреннюю поверхность прокладки обратного клапана специальной смазкой, номер детали 11 61 037-5.Поставьте обратный клапан и подсоедините вакуумный шланг.

Поставьте топливный фильтр и вакуумный насос
