USB/Проигрыватель iPod, Bluetooth безручное управление (2008, 2009)

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Откройте перчаточный ящик.Осторожно отогните панель на задней стороне центральной консоли с помощью пластмассового фальцножа. Она крепится двумя зажимами на каждой короткой стороне.
• Отсоедините панель движением вниз.

• Установите ленту на центральной консоли для защиты при демонтаже и установке отделения для перчаток.

• Снимите панель.

• Освободите зажим, удерживающий воздушную насадку, с отделения для перчаток.

• Снимите резиновый коврик в отделении для перчаток.
• Снимите винты, 5 шт., в отверстии.
• Потяните отделение для перчаток прямо назад в автомобиль, чтобы освободить скрытые зажимы, 2 шт., в верхнем крае.
• Снимите наружную часть отделения для перчаток.

• Освободите контактные разъемы на внешней стороне.

• Снимите винт воздушной насадки.
• Стяните воздушную насадку вправо и отложите в сторону.

• Снимите зажимы в заднем крае звукоизоляционной панели и снимите панель.

• Освободите окантовку вокруг дисплея и медиаплеера:С помощью небольшой отвертки вдавите запорный крюк в один из верхних углов окантовки. Осторожно отсоедините окантовку на этой же стороне с помощью пластмассового фальцножа.

Примечание: Не повредите панель и приборный щиток.
- Проделайте то же самое на другой стороне и затем откиньте рамку назад в автомобиль. Потяните рамку вверх до ее освобождения.

Подсказка: Если панель трудно освободить, прижмите ее снова с обеих сторон и повторите процедуру с начала на другой стороне.

• Снимите модуль управления информационно-развлекательной системы (ICM). Он установлен со скрытыми зажимами, 2 шт.

Подсказка: Потяните двумя руками.
- Отсоедините два разъема. Отложите дисплей в сторону.

• Освободите панель ручного тормоза, потянув ее осторожно в сторону.

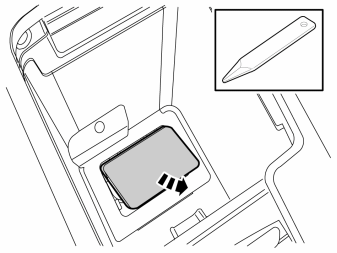

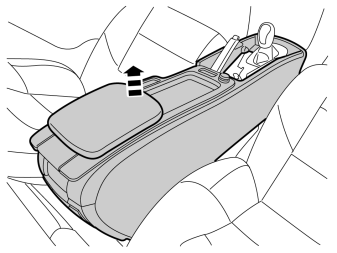

• Сложите подлокотник туннельной консоли и снимите защитную крышку в основании.

• Освободите панель в заднем крае, но вынимать ее полностью не нужно.

• Выверните два винта.

Относится ко всем моделям

• Выверните два винта по переднему краю туннеля консоли.

• Демонтируйте передний отсек для хранения, отогнув его в переднем крае с помощью гладилки, и выньте его.

• Осторожно поднимите предохранительную защелку в переднем крае туннельной консоли.

Подсказка: Используйте специальный инструмент, арт.№9995919.

• Удерживайте вверх предохранительную защелку и одновременно продвиньте всю туннельную консоль назад примерно на 20 мм, чтобы два задних винта в панели среднего кронштейна стали доступны.

• Выверните два винта.

Применимо к автомобилям с ручной коробкой передач

• Отсоедините чехол рычага селектора передач от центральной консоли. Сначала отделите его с переднего края с помощью инструмента для оконного уплотнителя, а затем отцепите задний край.

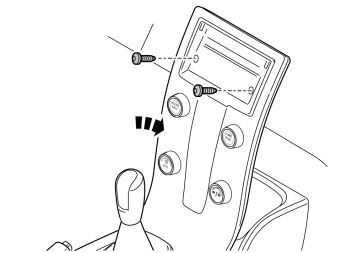

• Выверните два винта, крепящие панель центральной консоли к приборной панели.
• Освободите контактный разъем для центральной консоли на задней стороне.
• Снимите центральную консоль.

• Понять вверх туннельную консоль и немного оттянуть ее назад.

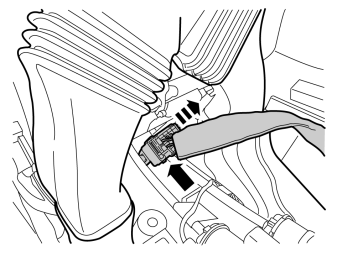

• Отстыковать спереди большой серый разъем.

• Выньте консоль и поверните ее верх и вниз

Примечание: При снятии и установке туннельной консоли необходимо защитить рычаг стояночного тормоза и рычаг переключения передач.

• Отсоединить разъем 12 В.

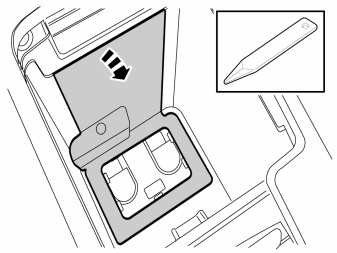

• Осторожно отогните и освободите заднюю панель туннельной консоли с помощью гладилки.

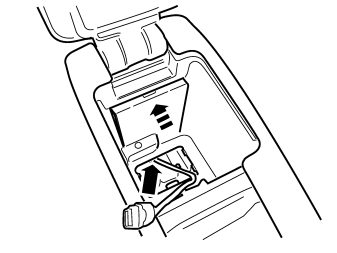

• Возьмите кабель USB/iPod из комплекта, введите прямой контакт в заднем крае туннельной консоли внутрь в отсек для хранения.

• Измерьте длину кабеля, который должен выступать из основания отсека для хранения.

• Прижмите жгут проводки у имеющегося жгута проводки с помощью ленточных зажимов.

• Прижмите панель и проверьте, чтобы кабель не защемлялся.

• Установите панель на место.

• Подсоедините контактный разъем к разъему 12 В.

• Отогните напольный коврик с правой стороны центральной консоли.

Относится к автомобилям с внутренним усилителем

• Возьмите жгут проводки (А) из комплекта.

Относится к автомобилям с дополнительным усилителем

• Возьмите жгут проводки (В) из комплекта.

Касается всех автомобилей

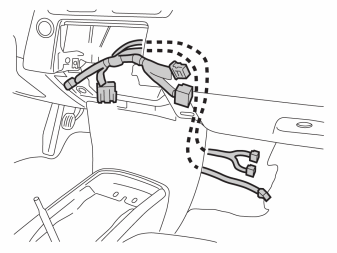

• Проведите вниз кабели с правой стороны центральной консоли.

Примечание: Волоконные кабели нельзя сгибать с радиусом менее 25 мм (1"). Следите за тем, чтобы кабели протягивались без риска их истирания.

Относится к автомобилям с внутренним усилителем

• Возьмите реле и два куска толстой ленты из пеноматериала из комплекта.
• Подсоедините контактные разъемы от жгута проводки А к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

Относится к автомобилям с внутренним усилителем

• Расположите реле между белой листовой консолью (1) и блоком управления микроклиматом высоко у стенки торпеды.

• Возьмите переходник и 2 куска ленты из пеноматериала из комплекта.

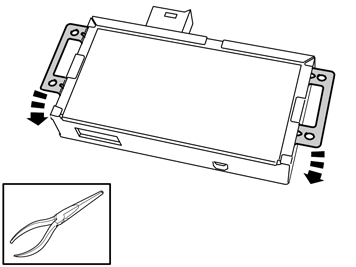

• Вогните крепление в каждом конце.

Иллюстрация A

Иллюстрация B

• Снимите защитную пленку на ленте из пеноматериала и закрепите их так, как показано на иллюстрациях.

• Подсоедините контакт USB/iPod и контакт волоконного кабеля к адаптеру.
• Закрепите кабель USB/iPod у проушины на переходнике с помощью ленточного зажима.

• Расположите переходник между ковриком и блоком управления микроклиматом согласно рисунку.

Примечание: Будьте аккуратны с волоконной проводкой.

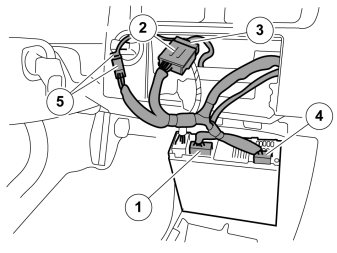

• Подсоедините серый контактный разъем (1) в новом жгуте проводки к соответствующему разъему в медиапроигрывателе.
• Подсоедините серый контактный разъем (2) в новом жгуте проводки к серому контактному разъему (3), который был отсоединен от медиапроигрывателя.
• Подсоедините контактный разъем (4) на волоконном кабеле проводки переходника к медиапроигрывателю.
• Соедините оставшиеся контактные разъемы (5) на волоконных кабелях друг с другом.
• Подсоедините оставшиеся контактные разъемы, которые были отсоединены от медиапроигрывателя.
• Возьмите ленту из пеноматериала длиной 700 мм (27 9/16") и отрежьте ее на три одинаковых части. Обмотайте одну часть вокруг контактных разъемов (2) и (3), и одну часть вокруг контактных разъемов (5).

Расположите контактные разъемы слева в отверстии, чтобы они не мешали при установке медиапроигрывателя.

• Подсоедините оставшиеся контактные разъемы, которые были отсоединены, к медиапроигрывателю.
• Установите на место медиапроигрыватель и закрепите его.

• Отцепите солнцезащитный козырек из крепления. Выполняется с обеих сторон.

• Снимите стопорную пробку и крепление. Выполняется с обеих сторон.

• Снимите уплотнительную планку двери у стойки А и панели приборов.
• Выньте панель со стойки А - она закреплена тремя зажимами.
• Отцепите предохранительный зажим.
• Поднимите панель вверх и внутрь в автомобиль.
• Снимите панель.

• Снимите внутреннее освещение, сначала взявшись за передний край и затем потянув вниз. Оно крепится шестью крюками.

• Выверните три винта.

• Возьмите два куска ленты из пеноматериала длиной 700 мм (27 9/16") из комплекта.
• Отрежьте один кусок ленты из пеноматериала посередине.
• Прикрепите один длинный и один короткий кусок ленты из пеноматериала на проводе микрофона, начиная с 70 мм (2 3/4") от микрофона.

• Немного протяните вниз потолок с рамкой внутреннего освещения.
• Втяните провод микрофона согласно рисунку на верхнюю сторону имеющегося жгута проводки.

• Протяните провод микрофона согласно рисунку к переднему краю потолка.

Примечание: Расположите провод так, чтобы он не защемлялся, когда будет устанавливаться на место крепление для солнцезащитного козырька.

• Сделайте отметку на ленте из пеноматериала, которая была установлена на проводе, 230 мм (9 1/16") от микрофона.
• Установите провод у отметки с помощью ленточного зажима около имеющегося контактного разъема.
• Установите на место три винта.

• Удерживайте проводку микрофона прямо вперед и установите внутреннее освещение на место.

• Очистите микрофон и участок потолочной панели, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

• Снимите оставшуюся защитную пленку на ленте-липучке и прижмите микрофон на потолочную панель согласно рисунку.

Примечание: Микрофон необходимо направить к водителю.
- Втяните возможную избыточную длину проводки.

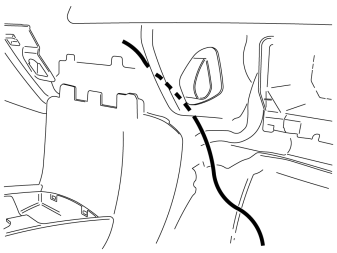

• Протяните провод к стойке А и дальше вниз к отделению для перчаток.
• Возьмите два ленточных зажима из комплекта и зафиксируйте провод у стойки А согласно рисунку.
• Установите на место крепления солнцезащитных козырьков.
• Установите на место панель стойки А и уплотнительную планку.

• Очистите участок на среднем кронштейне, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

A

• Поместите проводку панели управления в паз, как показано на рисунке.

В

• Снимите защитную пленку на ленте и прижмите панель управления край в край к панели климатической установки и в соответствии с размером на иллюстрации.

• Прижмите кабель в пространстве, которое находится в стыке между передней и задней стороной среднего кронштейна. Закончите по высоте вровень с нижним краем отверстия для дисплея.

• Протяните вниз кабель для панели управления с правой стороны центральной консоли.

• Установите на место туннельную консоль, но не смещайте ее далеко вперед, чтобы она не закрывала головки задних винтов для панели среднего кронштейна.
• Подсоедините контактный разъем в переднем крае.

Примечание: При установке туннельной консоли необходимо защищать рычаг стояночного тормоза и рычаг переключения передач.

• Установите на место центральную консоль, подсоедините зеленый контактный разъем и установите винты - два наверху и два в заднем крае.

Касается автомобиля с ручной коробкой передач

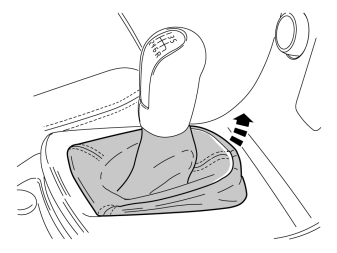

• Закрепите манжету рычага переключения передач в центральной консоли, начиная с заднего края.

• Продвиньте вперед туннельную консоль, чтобы стопорный выступ зафиксировал ее. Одновременно положите напольный коврик с левой стороны.

Установите на место:

• два винта по переднему краю туннельной консоли.
• панель у ручного тормоза.

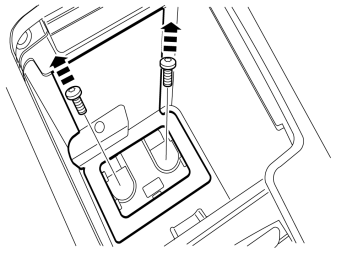

• Установите винты на место

• Пропилите выемку для кабеля USB/iPod в заднем крае на крышке основания отсека для хранения в том положении, которое показано.

• Расположите кабель USB/iPod в выемке крышки основания и прижмите его.

Установите на место:

• модуль управления информационно-развлекательной системы (ICM) с контактными разъемами, винтами и рамкой.
• передний отсек для хранения внутри центральной консоли.

• Возьмите жгут проводки и модуль управления из комплекта. Подсоедините жгут проводки к модулю управления (1).
• Застопорьте защелку (2).

• Возьмите из комплекта толстую ленту из пеноматериала и прикрепите ее на передней стороне модуля управления. Отогните ленту из пеноматериала вокруг углов и краев на модуле управления.

• Возьмите из комплекта три небольших куска ленты из пеноматериала и прикрепите их на задней стороне модуля управления.

• Освободите переднюю планку порога, потянув ее вначале назад в переднем крае и затем прямо вверх, чтобы зажимы отпустили.

• Открутите зажим, крепящий напольный коврик.
• Отогните напольный коврик, чтобы добраться до листа торпеды внутри.

Примечание: Будьте аккуратны, чтобы на коврике не образовалось складок.

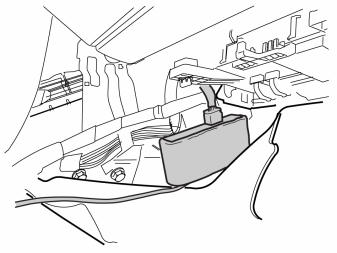

• Расположите модуль управления толстой лентой из пеноматериала вперед к стенке торпеды.

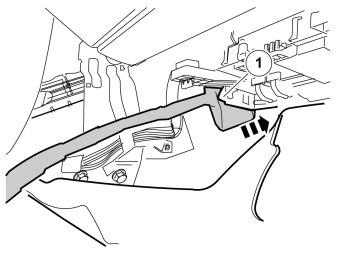

• Отогните жгуты проводки (1) в сторону, чтобы они не попали между модулем управления и напольным ковриком.
• Протяните жгут проводки модуля управления под жгутами проводки (2) и от них к туннельной консоли.
• Отогните на место коврик.

• Подсоедините контактные разъемы для системы Bluetooth согласно рисунку:
• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов.

• Расположите контактные разъемы и избыточную длину проводов внутри центральной консоли.
• Отогните на место коврик.

• Возьмите два больших ленточных зажима из комплекта и зафиксируйте провод от микрофона поверх противоударной трубы.

Относится к автомобилям с дополнительным усилителем

• Закрепите также жгут проводки В, который впоследствии следует протянуть назад к внешнему усилителю.

• Возьмитесь за верхний край правой боковой перекладины и потяните вперед, чтобы освободить зажим на задней стороне.
• Сдвиньте боковую перекладину вверх и снимите ее.
• Проделайте то же самое с другой стороны.

• Освободите резиновую накладку на заднем крае проема правой задней двери.
• Осторожно отогнув снимите нижнюю панель стойки С с правой стороны. Отогните верхний край с помощью пластмассового фальц-ножа.
• Потяните панель стойки С так, чтобы освободить два верхних зажима. Затем потяните вниз, чтобы освободить два последних зажима, и снимите панель стойки С.

• Снимите панель порога в правой передней двери, потянув ее внутрь в верхнем крае, чтобы отсоединился зажим на внутренней стороне. Продолжите затем вниз и потяните панель вверх, чтобы отсоединились два оставшихся зажима на нижней стороне.

• Отсоедините резиновые накладки в заднем крае правой передней двери и в переднем крае правой задней двери, чтобы освободить нижнюю панель стойки В.
• Отсоедините нижнюю панель стойки В в нижнем крае, чтобы отсоединились два самых нижних зажима.

• Откиньте вперед подушки и спинки заднего сиденья.

Относится к V50

• Снимите коврик в багажнике.

• Используйте гладилку и отогните вверх один из углов панели порога, чтобы отсоединились два зажима на короткой стороне.
• Потяните панель порога вверх, чтобы отсоединить оставшиеся шесть зажимов, и снимите ее.
• Освободите резиновую накладку там, где она закрывает правую и левую боковую панель в проеме крышки багажника.

• Выверните винт.
• Потяните защитную крышку вверх, чтобы отсоединились четыре зажима на внутренней стороне, и снимите ее.
• На автомобиле с правосторонним рулевым управлением это необходимо выполнять на левой стороне.

• Отогните проушины крепления груза.
• Вставьте разметчик с наклонным острием в отверстия в верхнем крае защитных крышек (1). Поверните разметчик так, чтобы острием захватить заднюю сторону защитной крышки, и выньте крышки.
• Открутите винты в проушинах для крепления груза.
• Выверните винт (2).
• Освободите верхний край боковой панели, чтобы отсоединить два зажима в заднем/нижнем крае бокового окна и зажим в нижнем крае стойки D.
• Снимите контактный разъем к гнезду на 12 В, если он имеется.
• На автомобиле с правосторонним рулевым управлением это выполняется на левой стороне.

Касается S40 (04-)

• Снимите коврик в багажнике.

• Снимите верхнюю опору пола с правой и левой стороны, если автомобиль ею оснащен.

• Открутите два наружных зажима в переднем/нижнем крае пороговой панели крышки багажника.
• Используйте гладилку и отогните вверх один из углов панели порога, чтобы отсоединились два зажима в том конце.
• Потяните панель порога за другой конец так, чтобы освободить два оставшихся зажима, и снимите панель.

Иллюстрации A и B

• Снимите четыре зажима, (1) на рис. А, которые крепят боковую панель в кузове.
• Отцепите панель полки для шляп в переднем крае у крепления, (2) на рис. А, и вытащите боковую панель с панели полки для шляп, а также панель стойки С.
• Отцепите боковую панель с крепления, (3) на рис. В, на нижней стороне полки для шляп.
• Снимите контактный разъем к гнезду на 12 В, если он имеется.
• Снимите боковую панель, отцепив ее с проушин для крепления груза, (4) на рис. А.
• На автомобиле с правосторонним рулевым управлением это выполняется на левой стороне.

Относится к S40 и V50

• Протяните провод (B) внутри напольных ковриков, нижней панели стойки В и изолирующих ковриков, назад к заднему краю правой задней колесной ниши. Протяните провода вдоль имеющихся жгутов проводки в отсеке багажника.

Примечание: Убедитесь в том, что провод расположен так, что он не защемляется и нет риска истирания.

Касается S40 и V50 (не с правосторонним рулевым управлением)

• Продолжите протягивать жгут проводки к усилителю.
• Расположите жгут проводки у имеющегося жгута проводки, сбоку и в заднем крае отсека багажника, на всем протяжении от правой колесной ниши до усилителя.
• Возьмите короткий ленточный зажим из комплекта и закрепите жгут проводки у имеющегося жгута проводки.

Относится к V50

• Снимите зажимы и изолирующую панель.

• Освободите задний контактный разъем (1) в усилителе.

• Возьмите жгут проводки (С) из комплекта.
• Подсоедините жгут проводки к усилителю следующим образом: Контактный разъем (1), отсоединенный от усилителя, присоединяется к розеточной части (2) на жгуте проводки. Контактный разъем (3) на жгуте проводки присоединяется к усилителю.
• Оберните одну из отрезанных частей ленты из пеноматериала вокруг контактных разъемов (1) и (2).
• Закрепите избыточную длину провода посредством одной из отрезанных частей ленты из пеноматериала и двух коротких ленточных зажимов на имеющемся жгуте проводки автомобиля.

Относится к V50

• Установите на место изолирующую панель на левой стороне.

Относится к S40 и V50

• Возьмите реле и 2 куска толстой ленты из пеноматериала из комплекта.
• Подсоедините контактный разъем от жгута проводки С и контактный разъем протянутого жгута проводки к реле.
• Установите 2 куска ленты вокруг реле.

• Расположите реле за имеющимся жгутом проводки.

• Установите на место контактные разъемы на задней части отсека для хранения. Учитывайте цветную маркировку на проводе для правого контактного разъема.

Панель приборов

• нижнюю воздушную насадку.
• звукоизоляционную панель.
• заднюю часть отделения для перчаток, направив его по диагонали внутрь среднего кронштейна. Затем прямо. Задняя часть должна находиться поверх оставшейся части.
• зажим для воздушной насадки отделения для перчаток.
• панель на торце панели приборов.
• Удалите пленку.
• панель внутри центральной консоли. Проверьте, чтобы провод для панели управления не был зажат.

Салон

• панель стойки В.
• панели отделки порогов.
• панель задней стойки.
• резиновые накладки в дверных проемах.
• боковую перекладину.
• Поставьте на место спинки и подушки сиденья.

Отсек багажника

• боковые панели.
• винты в проушинах для крепления груза. Затяните с моментом 24 Нм (касается V50).
• пороговую панель крышки багажника.
• верхние опоры пола, если они есть (касается S40).
• коврик в багажном отделении.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
