USB/Проигрыватель iPod, Bluetooth безручное управление (2008, 2009)

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

• Откройте перчаточный ящик.Осторожно отогните панель на задней стороне центральной консоли с помощью пластмассового фальцножа. Она крепится двумя зажимами на каждой короткой стороне.
• Отсоедините панель движением вниз.

• Установите ленту на центральной консоли для защиты при демонтаже и установке отделения для перчаток.

• Снимите панель.

• Освободите зажим, удерживающий воздушную насадку, с отделения для перчаток.

• Снимите резиновый коврик в отделении для перчаток.
• Снимите винты, 5 шт., в отверстии.
• Потяните отделение для перчаток прямо назад в автомобиль, чтобы освободить скрытые зажимы, 2 шт., в верхнем крае.
• Снимите наружную часть отделения для перчаток.

• Освободите контактные разъемы на внешней стороне.

• Снимите винт воздушной насадки.
• Стяните воздушную насадку вправо и отложите в сторону.

• Снимите зажимы в заднем крае звукоизоляционной панели и снимите панель.

• Освободите окантовку вокруг дисплея и медиаплеера:С помощью небольшой отвертки вдавите запорный крюк в один из верхних углов окантовки. Осторожно отсоедините окантовку на этой же стороне с помощью пластмассового фальцножа.

Примечание: Не повредите панель и приборный щиток.
- Проделайте то же самое на другой стороне и затем откиньте рамку назад в автомобиль. Потяните рамку вверх до ее освобождения.

Подсказка: Если панель трудно освободить, прижмите ее снова с обеих сторон и повторите процедуру с начала на другой стороне.

• Снимите модуль управления информационно-развлекательной системы (ICM). Он установлен со скрытыми зажимами, 2 шт.

Подсказка: Потяните двумя руками.
- Отсоедините два разъема. Отложите дисплей в сторону.

• Освободите панель ручного тормоза, потянув ее осторожно в сторону.

• Сложите подлокотник туннельной консоли и снимите защитную крышку в основании.

• Освободите панель в заднем крае, но вынимать ее полностью не нужно.

• Выверните два винта.

• Снять подушку заднего сиденья, для этого вначале нажать наружные кромки подушки вниз, а затем потянуть их вверх так, чтобы освободить наружные крюки.

• Поднять подушку сиденья прямо вверх посередине, чтобы освободить внутренние крюки.

• Снимите подстаканник с заднего туннельного отделения. Для этого подденьте переднюю кромку и прижмите внутрь фиксаторы, вначале на передней кромке, а затем по бокам.

• Выверните винты.

• Снимите заднее туннельное отделение. Для этого вытяните его вверх/назад так, чтобы он освободился от фиксаторов.

• Отстыковать разъем на задней кромке туннельной консоли.

Относится ко всем моделям

• Выверните два винта по переднему краю туннеля консоли.

• Демонтируйте передний отсек для хранения, отогнув его в переднем крае с помощью гладилки, и выньте его.

• Осторожно поднимите предохранительную защелку в переднем крае туннельной консоли.

Подсказка: Используйте специальный инструмент, арт.№9995919.

• Удерживайте вверх предохранительную защелку и одновременно продвиньте всю туннельную консоль назад примерно на 20 мм, чтобы два задних винта в панели среднего кронштейна стали доступны.

• Выверните два винта.

Применимо к автомобилям с ручной коробкой передач

• Отсоедините чехол рычага селектора передач от центральной консоли. Сначала отделите его с переднего края с помощью инструмента для оконного уплотнителя, а затем отцепите задний край.

• Выверните два винта, крепящие панель центральной консоли к приборной панели.
• Освободите контактный разъем для центральной консоли на задней стороне.
• Снимите центральную консоль.

• Понять вверх туннельную консоль и немного оттянуть ее назад.
• Отстыковать спереди большой серый разъем.

• Выньте консоль и поверните ее верх и вниз

Примечание: При снятии и установке туннельной консоли необходимо защитить рычаг стояночного тормоза и рычаг переключения передач.

• Возьмите кабель USB/iPod из комплекта, введите прямой контакт в заднем крае туннельной консоли внутрь в отсек для хранения.

• Измерьте длину кабеля, который должен выступать из основания отсека для хранения.

• Прижмите жгут проводки у имеющегося жгута проводки с помощью ленточных зажимов.

• Прижмите панель и проверьте, чтобы кабель не защемлялся.

• Отогните напольный коврик с правой стороны центральной консоли.

Относится к автомобилям с внутренним усилителем

• Возьмите жгут проводки (А) из комплекта.

Относится к автомобилям с дополнительным усилителем

• Возьмите жгут проводки (В) из комплекта.

Касается всех автомобилей

• Проведите вниз кабели с правой стороны центральной консоли.

Примечание: Волоконные кабели нельзя сгибать с радиусом менее 25 мм (1"). Следите за тем, чтобы кабели протягивались без риска их истирания.

Относится к автомобилям с внутренним усилителем

• Возьмите реле и два куска толстой ленты из пеноматериала из комплекта.
• Подсоедините контактные разъемы от жгута проводки А к реле.
• Обмотайте куски ленты из пеноматериала вокруг реле.

Относится к автомобилям с внутренним усилителем

• Расположите реле между белой листовой консолью (1) и блоком управления микроклиматом высоко у стенки торпеды.

• Возьмите переходник и 2 куска ленты из пеноматериала из комплекта.
• Вогните крепление в каждом конце.

Иллюстрация A

Иллюстрация B

• Снимите защитную пленку на ленте из пеноматериала и закрепите их так, как показано на иллюстрациях.

• Подсоедините контакт USB/iPod и контакт волоконного кабеля к адаптеру.
• Закрепите кабель USB/iPod у проушины на переходнике с помощью ленточного зажима.

• Расположите переходник между ковриком и блоком управления микроклиматом согласно рисунку.

Примечание: Будьте аккуратны с волоконной проводкой.

• Подсоедините серый контактный разъем (1) в новом жгуте проводки к соответствующему разъему в медиапроигрывателе.
• Подсоедините серый контактный разъем (2) в новом жгуте проводки к серому контактному разъему (3), который был отсоединен от медиапроигрывателя.
• Подсоедините контактный разъем (4) на волоконном кабеле проводки переходника к медиапроигрывателю.
• Соедините оставшиеся контактные разъемы (5) на волоконных кабелях друг с другом.
• Подсоедините оставшиеся контактные разъемы, которые были отсоединены от медиапроигрывателя.
• Возьмите ленту из пеноматериала длиной 700 мм (27 9/16") и отрежьте ее на три одинаковых части. Обмотайте одну часть вокруг контактных разъемов (2) и (3), и одну часть вокруг контактных разъемов (5).

Расположите контактные разъемы слева в отверстии, чтобы они не мешали при установке медиапроигрывателя.

• Подсоедините оставшиеся контактные разъемы, которые были отсоединены, к медиапроигрывателю.
• Установите на место медиапроигрыватель и закрепите его.

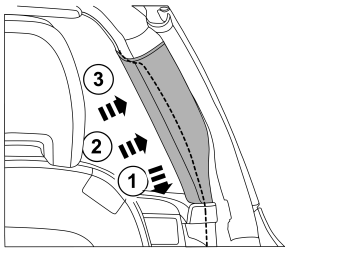

• Демонтируйте панель передней стойки с правой стороны.

• Освободите уплотняющую накладку.

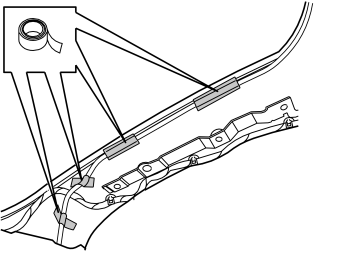

• Закрепите ленту из пеноматериала длиной 700 мм (27 9/16") на проводе от микрофона, на расстоянии 110 мм (4 3/8") от микрофона.

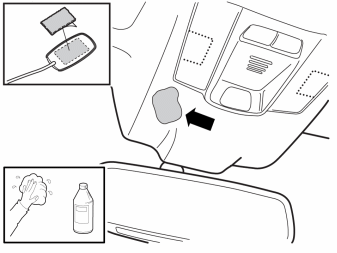

• Очистите микрофон и участок потолочной панели, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку. Вытирайте осторожно, не трите.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

• Снимите защитную пленку на одной стороне ленты-липучки и прижмите ее на микрофон.

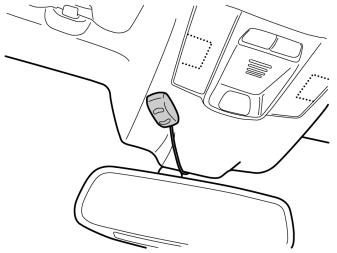

• Снимите оставшуюся защитную пленку на ленте-липучке и прижмите микрофон на потолочную панель согласно рисунку.

Примечание: Микрофон необходимо направить к водителю.

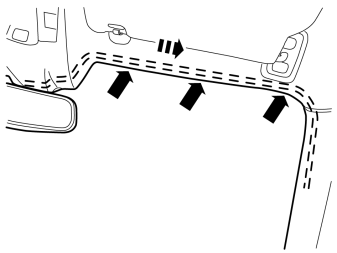

• Протяните провод микрофона на верхнюю сторону потолочной панели. Провод микрофона необходимо вставить так, чтобы он был не виден.

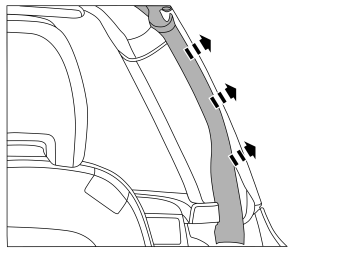

• Протяните провод к приборной панели вдоль стойки А.
• Разрежьте пополам 2 куска ленты из пеноматериала размером 100x50 мм (4x2").
• Это лентой закрепите проводку на передней стойке.

• Установите на место панель передней стойки кузова.

• Установите на место уплотняющую накладку и проверьте, чтобы она попала сверху панели.

• Закрепите провод микрофона небольшим ленточным зажимом.

• Очистите участок на среднем кронштейне, как показано на иллюстрации, который примерно соответствует размеру двусторонней клейкой ленты. Используйте раствор, состоящий из 25% изопропанола и 75% воды, а также безворсовую тряпку.Вытирайте осторожно, не трите.
• Дайте просохнуть.

Примечание: В тех случаях, когда участок сильно загрязнен или обработан полирующим материалом, очистите его сначала с помощью средства для мытья посуды.

A

• Поместите проводку панели управления в паз, как показано на рисунке.

В

• Снимите защитную пленку на ленте и прижмите панель управления край в край к панели климатической установки и в соответствии с размером на иллюстрации.

• Прижмите кабель в пространстве, которое находится в стыке между передней и задней стороной среднего кронштейна. Закончите по высоте вровень с нижним краем отверстия для дисплея.

• Протяните вниз кабель для панели управления с правой стороны центральной консоли.

• Установите на место туннельную консоль, но не смещайте ее далеко вперед, чтобы она не закрывала головки задних винтов для панели среднего кронштейна.
• Подсоедините контактный разъем в переднем крае.

Примечание: При установке туннельной консоли необходимо защищать рычаг стояночного тормоза и рычаг переключения передач.

• Установите на место центральную консоль, подсоедините зеленый контактный разъем и установите винты - два наверху и два в заднем крае.

Касается автомобиля с ручной коробкой передач

• Закрепите манжету рычага переключения передач в центральной консоли, начиная с заднего края.

• Продвиньте вперед туннельную консоль, чтобы стопорный выступ зафиксировал ее. Одновременно положите напольный коврик с левой стороны.

Установите на место:

• два винта по переднему краю туннельной консоли.
• панель у ручного тормоза.
• заднее туннельное отделение для хранения с винтами и подстаканником.

• Установите винты на место

• Пропилите выемку для кабеля USB/iPod в заднем крае на крышке основания отсека для хранения в том положении, которое показано.

• Расположите кабель USB/iPod в выемке крышки основания и прижмите его.

Установите на место:

• модуль управления информационно-развлекательной системы (ICM) с контактными разъемами, винтами и рамкой.
• передний отсек для хранения внутри центральной консоли.

• Возьмите жгут проводки и модуль управления из комплекта. Подсоедините жгут проводки к модулю управления (1).
• Застопорьте защелку (2).

• Возьмите из комплекта толстую ленту из пеноматериала и прикрепите ее на передней стороне модуля управления. Отогните ленту из пеноматериала вокруг углов и краев на модуле управления.

• Возьмите из комплекта три небольших куска ленты из пеноматериала и прикрепите их на задней стороне модуля управления.

• Освободите переднюю планку порога, потянув ее вначале назад в переднем крае и затем прямо вверх, чтобы зажимы отпустили.

• Открутите зажим, крепящий напольный коврик.
• Отогните напольный коврик, чтобы добраться до листа торпеды внутри.

Примечание: Будьте аккуратны, чтобы на коврике не образовалось складок.

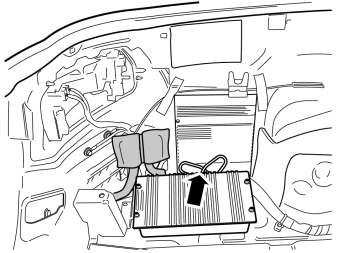

• Расположите модуль управления толстой лентой из пеноматериала вперед к стенке торпеды.

• Отогните жгуты проводки (1) в сторону, чтобы они не попали между модулем управления и напольным ковриком.
• Протяните жгут проводки модуля управления под жгутами проводки (2) и от них к туннельной консоли.
• Отогните на место коврик.

• Подсоедините контактные разъемы для системы Bluetooth согласно рисунку:
• Возьмите одну из отрезанных частей ленты из пеноматериала и обмотайте вокруг контактных разъемов.

• Расположите контактные разъемы и избыточную длину проводов внутри центральной консоли.
• Отогните на место коврик.

• Возьмите два больших ленточных зажима из комплекта и зафиксируйте провод от микрофона поверх противоударной трубы.

Относится к автомобилям с дополнительным усилителем

• Закрепите также жгут проводки В, который впоследствии следует протянуть назад к внешнему усилителю.

• Откройте крышку багажника.
• Поднимите перегородку в багажном отсеке.

• Снимите защитные крышки с каждой стороны перегородки.

• Отвинтите две гайки на четыре оборота, с каждой стороны перегородки.

• Немного откиньте перегородку.
• Отвинтите третью гайку на четыре оборота, с каждой стороны перегородки.

• Полностью откиньте перегородку.

• Освободите проволочную рамку от зажима.

• Зафиксируйте два рычага перегородки, например, с помощью ленточного зажима, с правой и левой стороны.

• Снимите перегородку, взявшись за рычаги и подняв вверх.

Снимите:

• крышку.
• запасное колесо, если оно имеется.

• Снимите винтовой зажим и проушину для крепления груза с ее винтом.

Относится к автомобилям с ящиком для инструментов

• Выньте инструменты из ящика.

Снимите:

• винтовой зажим.
• винт.
• ящик для инструментов.

• Снимите три винта и проушины для крепления груза в полу.

• Снимите кожух стопора крышки багажника, отогнув гладилкой между кожухом и уплотнительной накладкой. Сделайте это с правой и левой стороны.

Примечание: На автомобиле с правосторонним рулевым управлением этот момент необходимо выполнять только с левой стороны.

• Снимите две лампы, нажав отверткой на два стопора в верхнем крае.

Относится к автомобилям с ручкой экстренного открытия багажника

• Снимите ручку экстренного открытия. Для этого отожмите шплинт у проушины и отцепите трос.

• Выверните два винта в накладке порогов.

• Потяните защиту порога вверх, чтобы зажимы отсоединились. Освободите большой контактный разъем и снимите защиту порога.

• Снимите коврик в багажном отделении.

Пункты с 94 по 101 включительно касаются автомобиля как с правосторонним, так и левосторонним рулевым управлением. Однако на автомобилях с правосторонним рулевым управлением этот момент необходимо выполнять с левой стороны в отсеке багажника.

• Снимите резиновый стопор на стопорной скобе крыши с правой и левой стороны.

• Нанесите метку на стопорную скобу крыши относительно винта.
• Снимите болт и стопорную скобу крыши.
• Сделайте это с правой и левой стороны.

• Снимите замок грузовой перегородки, отогнув гладилкой между ковриком и замком. Сделайте это с правой и левой стороны. Освободите контактный разъем на левом замке.

• Снимите винты и проушины для крепления груза с правой и левой стороны.

• Снимите крышку стопорной скобы с правой и левой стороны.

• Разметьте стопорные скобы крыши относительно винта и гайки.
• Снимите винт, гайку и стопорные скобы крыши.
• Сделайте это с правой и левой стороны.

• Освободите четыре зажима на боковых панелях, с правой и левой стороны.

• Снимите боковые панели с правой и левой стороны, отцепив их от стопорного выступа в переднем крае и затем потянув их наружу вверх, чтобы они отцепились от уплотнительной накладки.

• Снимите среднюю часть спинки заднего сиденья.

• Освободите две задние спинки, взявшись за них сверху и потянув вперед/вверх.

• Снимите панель порога у правой передней двери. Сначала освободите панель порога в переднем крае, чтобы там отсоединился зажим. Затем продолжите назад, чтобы отсоединился зажим на нижней стороне.

• Снимите винт и заднюю панель порога.

• Протяните провод между напольным ковриком и порогом. Уложите провод так, чтобы он не защемлялся и не повреждался.

• Протяните провод вдоль имеющегося жгута проводки назад и внутрь в отсек багажника.

• Протяните провода вдоль имеющихся жгутов проводки в отсеке багажника.

Не применяется к автомобилю с правосторонним управлением

• Протяните жгут проводки вдоль имеющихся жгутов проводки в отсеке багажника к усилителю.
• Закрепите с помощью 3-х небольших ленточных зажимов.

Касается автомобилей с усилителем для басового громкоговорителя

• Снимите усилитель для басового громкоговорителя, сняв винты и освободив контактные разъемы.

• Освободите жгут проводки от винта.

• Снимите винт и две гайки.
• Поднимите усилитель вперед.

• Снимите зеленый контактный разъем.

• Возьмите жгут проводки С из комплекта.
• Направьте белый контактный разъем жгута проводки через отверстие из отсека позади усилителя и наружу в отсек багажника.

• Подсоедините жгут проводки C к усилителю согласно следующей процедуре:
• Оберните одну из отрезанных частей тонкой ленты из пеноматериала вокруг контактных разъемов (1) и (2).

• Установите на место усилитель с гайками и винтом, момент затяжки 10 Нм.
• Установите на место жгут проводки на винт.
• Установите на место возможный усилитель к басовому громкоговорителю.

• Возьмите реле и два куска толстой ленты из пеноматериала из комплекта.
• Подсоедините контактный разъем от жгута проводки В и контактный разъем недавно протянутого жгута проводки к реле.
• Установите куски ленты из пеноматериала вокруг реле.

• Расположите реле на имеющемся жгут проводки и закрепите его большим ленточным зажимом. Расположите возможную избыточную длину перед усилителем.

• Установите на место контактные разъемы на задней части отсека для хранения. Учитывайте цветную маркировку на проводе для правого контактного разъема.

Панель приборов

• нижнюю воздушную насадку.
• заднюю часть отделения для перчаток, направив его по диагонали внутрь среднего кронштейна. Затем прямо. Задняя часть должна находиться поверх оставшейся части.
• зажим в воздушной насадке на торце панели приборов.
• панель на торце панели приборов.
• Удалите пленку.
• панель внутри центральной консоли. Проверьте, чтобы провод для панели управления не был зажат.

Салон

• панели отделки порогов.
• резиновые накладки в дверных проемах.
• Поставьте на место спинки и подушки сидений.

Отсек багажника

• боковые панели (проверьте, чтобы уплотнительная накладка попала поверх панели).
• стопоры и крепежные скобы.
• коврик в багажном отделении.
• панель порога крышки багажника с освещением.
• ручку экстренного открытия, если она имеется.
• кожух стопора крышки багажника.
• винты в проушинах для крепления груза. Затяните с моментом 24 Нм.
• ящик для инструментов.
• запасное колесо, если оно имеется.
• перегородку, снимите ленточные зажимы, затяните гайки с моментом 10 Нм.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.

Выполните проверку правильности функционирования, как указано ниже:

• Поверните ключ зажигания в положение I.
• Включите радиоприемник.
• Проверьте, чтобы панель управления Bluetooth светилась.
• Нажмите на кнопку (1) посередине на панели управления. Радиоприемник должен тогда замолчать, и должен начать говорить голос.
• Нажмите на кнопку (2). Голос должен тогда исчезнуть, и звук из радиоприемника должен возвратиться.
