Управление распределением воздуха (ECC)

Применимость

Управление распределением воздуха

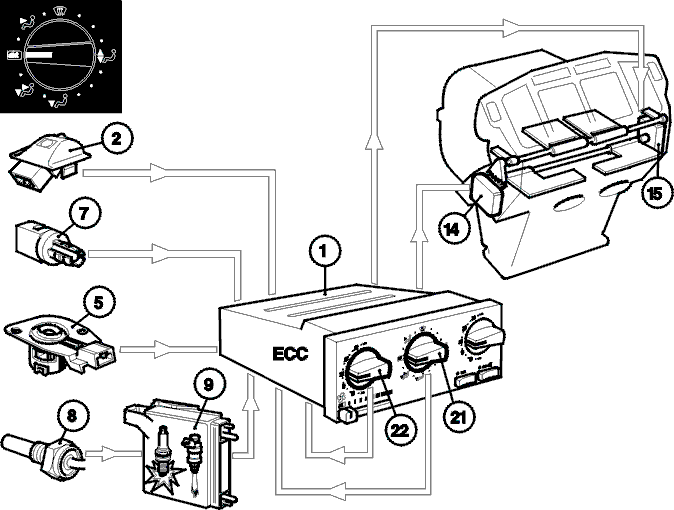

Для управления распределением воздуха
используются сигналы от модуля управления (1), который
управляет электродвигателем заслонки вентиляции (14) и
электродвигателем заслонки пола/антиобледенителя (15).При установке в автоматический режим блок управления
распределением воздуха (21) вычисляет требуемое
распределение воздуха на основании следующей
информации:Наружная температура (7).

• При низкой наружной температуре блок управления выбирает положение пола/антиобледенителя с положением регулятора ”bi-level”, если имеется солнечный свет (2). Если температура наружного воздуха составляет примерно 10-19 °C, то выбираются различные положения регулятора "bi-level". При температуре выше примерно 20 °C, весь воздух направляется в вентиляционные отверстия.

Предельное положение (если используется)
регулятора температуры со стороны водителя (22).

• Положение вентиляции выбирается в том случае, если регулятор установлен в положение максимального охлаждения, и положение пола/антиобледенителя, если регулятор установлен в положение максимального нагрева.

Температура двигателя (8, 9).

• Положение антиобледенителя выбирается при холодном двигателе и также при низкой наружной или внутренней температуре, при повышении температуры охлаждающей жидкости двигателя устанавливаются различные положения регулятора пола/антиобледенителя. При наличии солнечного света переход от положения антиобледенителя к положению пола/антиобледенителя происходит более быстро.
