Управление микроклиматом, расположение компонентов

В связи с тем что приведенные рисунки используются для различных модельных лет и/или моделей, на рисунках возможно некоторое разночтение. Несмотря на это, основная информация в иллюстрациях всегда правильная.

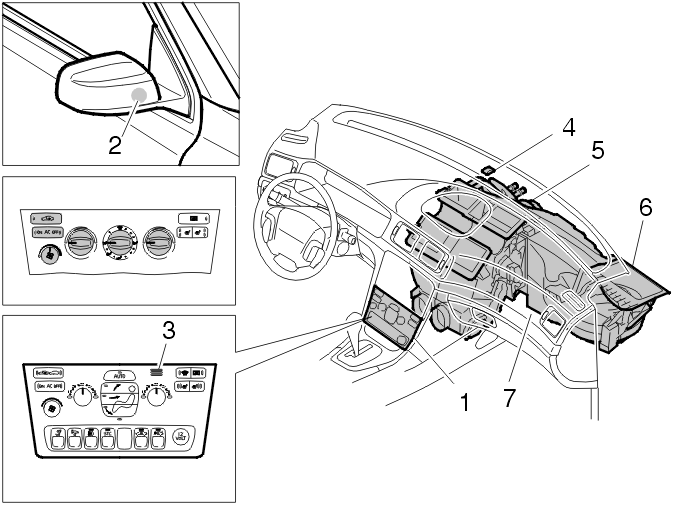

Салон / дверное зеркало

1. Блок управления микроклиматом
2. Датчик наружной температуры
3. Датчик температуры в салоне (система электронного управления микроклиматом)
4. Датчик солнечного излучения (ECC)
5. Блок управления микроклиматом
6. Датчик качества воздуха
7. Мультифильтр / фильтр.

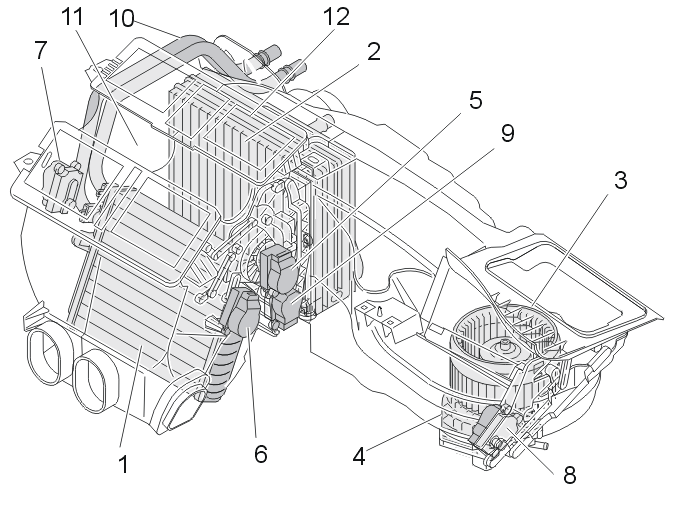

Блок управления микроклиматом

1. Теплообменник
2. Испаритель
3. Двигатель вентилятора
4. Блок питания
5. Модуль электродвигателя заслонки (DMM), распределение воздуха
6. Модуль электродвигателя заслонки (DMM) регулировки температуры, справа
7. Модуль электродвигателя заслонки (DMM) регулировки температуры, слева
8. Модуль электродвигателя заслонки (DMM), рециркуляция
9. Модуль электродвигателя заслонки (DMM), антиобледенитель
10. Вывод трубы охлаждающей жидкости: в моторный отсек и из него
11. Датчик температуры, испаритель (автомобили с левосторонним управлением)
12. Датчик температуры, испаритель (автомобили с правосторонним управлением).

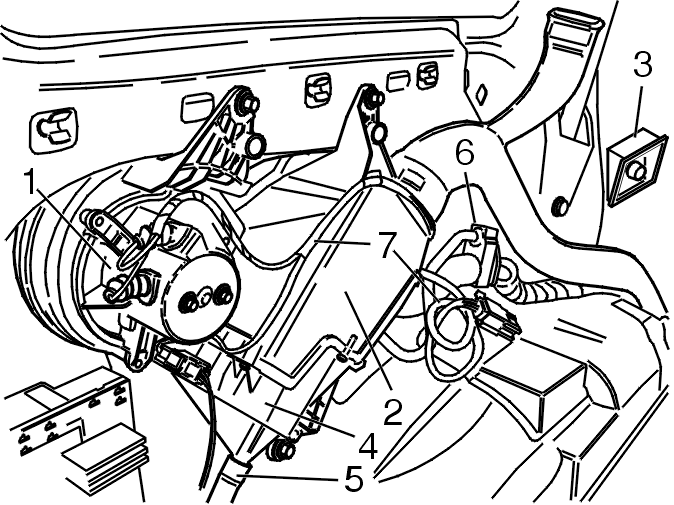

Задний блок управления микроклиматом, только ХС90

1. Электродвигатель вентилятора
2. Испаритель
3. Выключатель, скорость вентилятора
4. Корпус испарителя, нижний
5. Сливной шланг
6. Труба на заднем расширительном клапане - моторный отсек
7. Жгут проводов

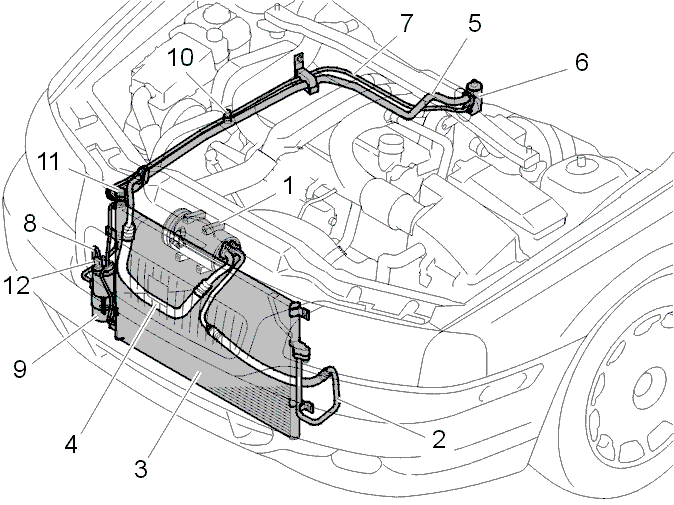

Моторный отсек

1. Компрессор
2. Компрессор - конденсатор, шланги и трубы
3. Конденсатор
4. Шланги и трубы в узловой точке лонжерон - компрессор
5. Труба на расширительном клапане - узловая точка, лонжерон
6. Расширительный клапан
7. Труба, расширительный бачок - расширительный клапан
8. Промежуточная труба между расширительным бачком-элементом конструкции и расширительным клапаном
9. Аккумулятор
10. Сервисный клапан
11. Сервисный клапан, заполнение / опорожнение
12. Датчик давления.
