Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2001–2004 |
| V40 (-04) | — | 2001–2004 |
| V70 (00-08) | B5204T5 | 2000–2007 |
| V70 (00-08) | B5234T3 | 2000–2004 |
| V70 (00-08) | B5234T7 | 2001–2004 |
| V70 (00-08) | B5244S | 2001–2008 |
| V70 (00-08) | B5244S2 | 2001–2008 |
| V70 (00-08) | B5244SG | 2001–2008 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
| V70 (00-08) | B5244T3 | 2000–2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2004–2008 |

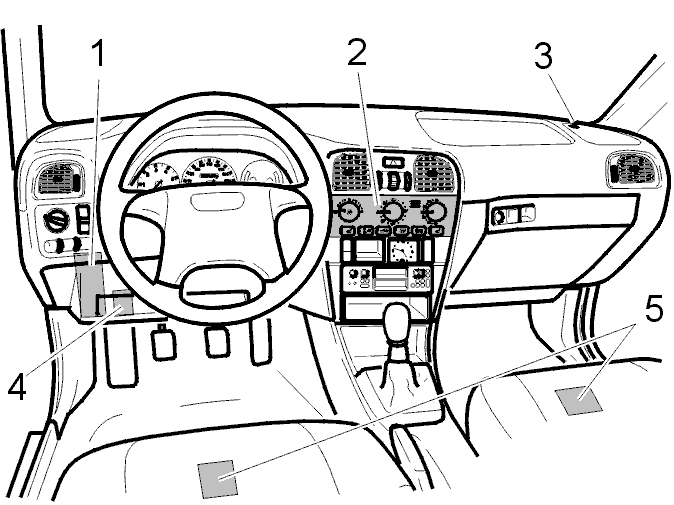

Салон
- 1 Объединенный блок реле / предохранителей 11/В
- 2 Модуль системы управления микроклиматом / панель управления / датчик температуры салона (ЕСС)
- 3 Датчик солнечного излучения (ECC)
- 4 Блок реле 15/14
- 5 Модуль обогревателя сиденья.

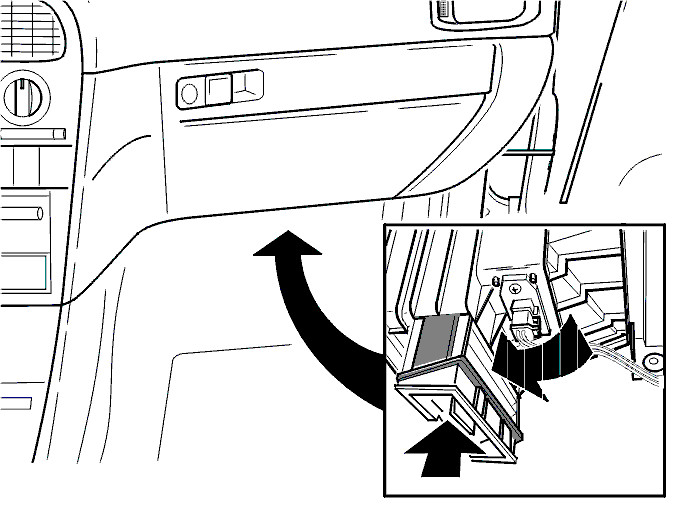

Разъем передачи данных (DLC)
Слева на центральной консоли (на автомобилях с правосторонним управлением на правой стороне центральной консоли).
Моторный отсек
- 1 Объединенный блок реле / предохранителей 11/А
- 2 Выключатель давления (ЕСС, МСС)
- 3 Расширительный бачок/осушитель (ЕСС, МСС)
- 4 Конденсатор (ECC, MCC)
- 5 Вентилятор конденсатора (ECC, MCC)
- 6 Компрессор (ECC, MCC).
Блок управления микроклиматом
- 1 Электродвигатель заслонки распределения воздуха
- 2 Серводвигатель заслонки регулирования температуры
- 3 Электродвигатель заслонки рециркуляции
- 4 Блок питания вентилятора обдува
- 5 Реле вентилятора обдува (максимальное реле)
- 6 Вентилятор обдува.

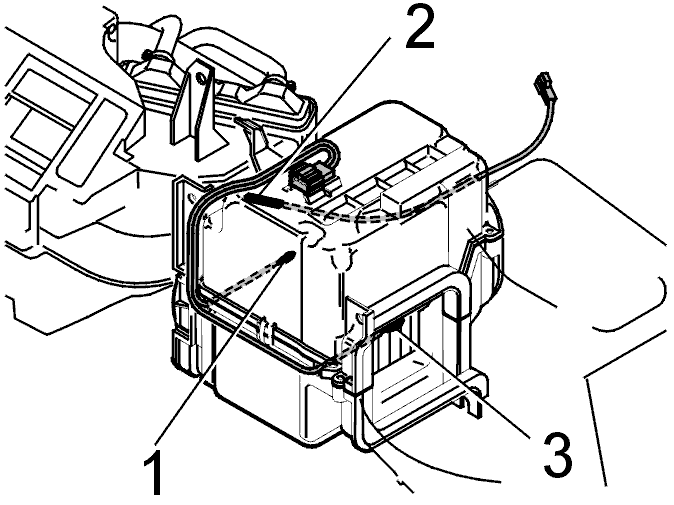

Промежуточная секция
- 1 Датчик температуры испарителя (ECC, MCC)
- 2 Датчик температуры охлаждающей жидкости двигателя (ECT) (ЕСС)
- 3 Датчик наружной температуры (ЕСС).
Фильтр для пыльцы
- Фильтр для пыльцы.
