Уплотнительное кольцо, тяга механизма переключения передач, замена (B5202FS, B5204T3, B5204T4)

Подготовка

Снимите:

• аккумулятор
• узел корпуса воздухоочистителя
• Патрубок подачи воздуха
• полку аккумулятора

Снимите:

• кронштейн для корпуса воздухоочистителя (ACL)

Снятие

Снимите:

• Трос коробки передач с плеча рычага
• рычаг
• гайку, стопорную шайбу и резиновое уплотнение с датчика выбранной передачи.

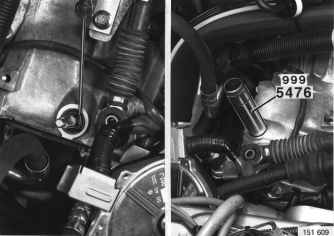

Снимите кронштейн трубки масломерного щупа.Выверните два винта из датчика выбранной передачи.Осторожно поднимите датчик из тяги механизма переключения передач.

Замените уплотнительное кольцо оси регулировки

Снимите старое уплотнительное кольцо небольшой отверткой с округлением. Будьте осторожны, чтобы не повредить ось.Установите новое уплотнительное кольцо. Нанесите масло ATF на кольцо. Постучите по кольцу оправкой 🔧 DORN (MONT-TÄTNING REGL.AXEL) AW30-40,AW50-42, чтобы оно вошло на место.

Установка

Установите датчик положения передачи.Слегка затяните крепежные винты датчика.Установите резиновую шайбу, стопорную шайбу и гайку на соединение тяги механизма переключения передач.Затяните гайку.Зафиксируйте гайку стопорной шайбой.

Регулировка

Отрегулируйте датчик положения передачи, см. Проверка/регулировка датчика установленной передачи.

Установка, продолжение.

Установите:

• Кронштейн трубки масломерного щупа. Проверьте, чтобы уплотнительное кольцо на трубе было на месте. Затяните до 25 Нм
• Рычаг на тягу механизма переключения передач. Затяните до 16 Нм
• Трос переключения на плече рычага шайбой и стопорным зажимом. Нанесите вначале небольшое количество консистентной смазки 1161241-3 на шейку плеча рычага.

Установка компонентов моторного отсека

Установите:

• кронштейн воздушного фильтра
• полку аккумулятора
• узел корпуса воздухоочистителя со впускной трубой.
• аккумулятор . Подключите кабели.

Проверка кодов неисправности

Проверьте и удалите возможные коды неисправности.
