Уплотнение заднего моста

Задний мост, снятие

Этот метод распространяется на все задние мосты с разделительной плоскостью 45º.

• Снимите задний мост автомобиля.Относительно удаления заднего моста - см.: Демонтаж, замена и установка - Трансмиссия, задний мост, ведущий вал, центральная шестерня
• Слейте масло из заднего моста.

Общая информация (относится ко всем моделям)

Внимание: Используйте защитные очки.

Этот метод распространяется на все задние мосты с разделительной плоскостью 45º.

• Промойте задний мост изопропанолом 1161721 вокруг по разделительной плоскости.
• Очистите продувкой сжатым воздухом.

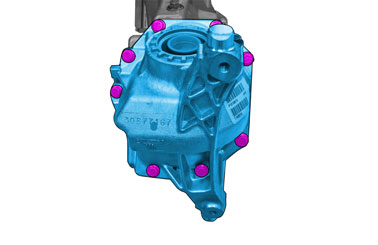

Снимите:

• Винты, 8 или 9 в зависимости от модели

Задний мост, чистка

• Промойте фланец маслом с изопропанолом 1161721.
• Очистите фланец от остатков уплотнения.Используйте устройство для удаления упаковки 1161847 и шкурку 9511024.

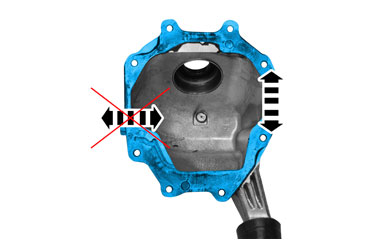

Примечание: Действуйте шкуркой радиально, то есть вдоль фланца.
- Промойте фланец изопропанолом 1161721.

Осторожно: Убедитесь, что остатки уплотнения не попали в задний мост.

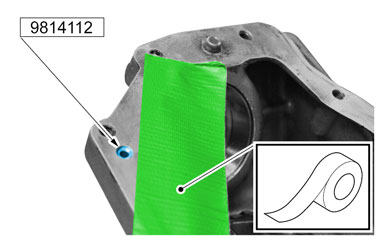

• Раззенкуйте поверхность у вентиляционного отверстия, чтобы предотвратить засорение отверстия герметиком. Используйте 9814112.
• Убедитесь, что отверстие открыто, с помощью 1-мм сварочной проволоки или подобного предмета.

Крышка, чистка

• Промойте фланец маслом с изопропанолом.
• Очистите фланец от остатков уплотнения.Используйте устройство для удаления упаковки 1161847 и шкурку 9511024.

Примечание: Действуйте шкуркой радиально, то есть вдоль фланца.

Относится только к S40/V50

• Снимите фильтр вентиляционного патрубка.

Относится только к S40/V50

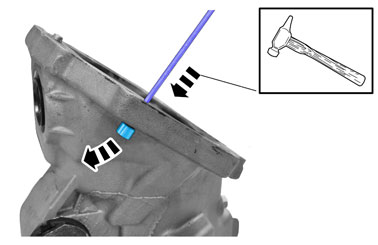

• Снимите вентиляционный патрубок. Используйте дорн и молоток.

Относится только к S40/V50

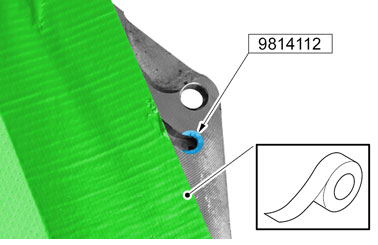

• Раззенкуйте поверхность у вентиляционного отверстия, чтобы предотвратить засорение отверстия герметиком. Используйте 9814112.

• Подпилите внутренний край крышки, как показано на рисунке, примерно на 3 мм.

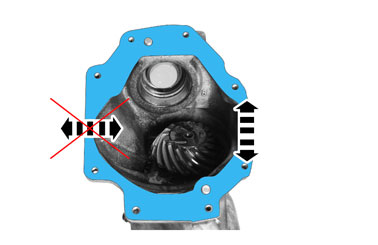

• Затем обработайте мелкой шкуркой, так чтобы следы шлифовки на фасках шли в направлении фасок.

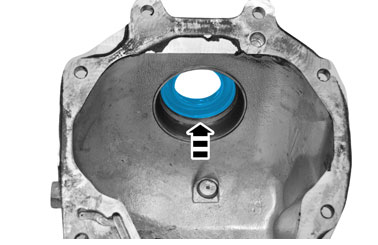

• Снимите уплотнение.

Внимание: Используйте защитные очки.
- Промойте крышку и очистите ее продувкой сжатым воздухом.

Примечание: Убедитесь, что в крышке нет ни опилок, ни шлифовальной пыли.

S40/V50

• Установите вентиляционный патрубок и фильтр.

В некоторых местах поверхность контакта между крышкой корпусом заднего моста мала.Есть две критически важных области (см. стрелки). Очень важно нанести в них полосы уплотнения.

• Наложите на эти места короткие полоси герметика и закройте крышку.
• Снимите крышку и убедитесь, что полоска не выходит за пределы прилегающей поверхности крышки.
• Вытрите герметик и промойте изопропанолом.

Для всех крышек

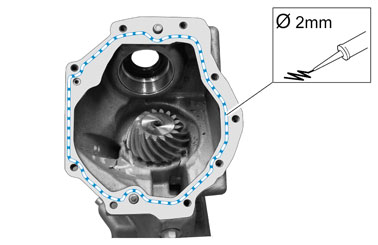

• Нанесите на крышку полосу герметика.

XC90 AOC

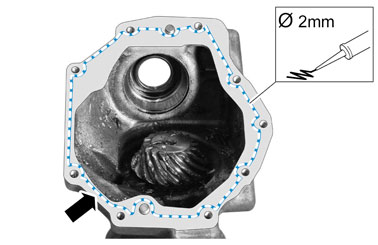

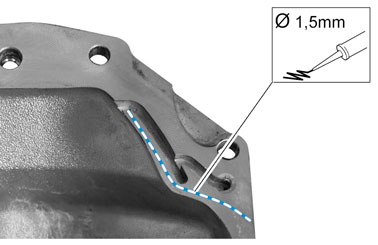

• Нанесите полосу герметика, как показано на рисунке.

Примечание: Обратите внимание: полоса должна быть нанесена согласно стрелке.

XC70/V70/S60 AOC, XC70/V70/S60 Visco

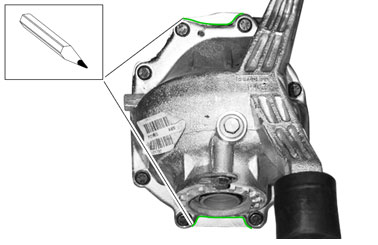

• Отметьте поверхность контакта крышки фломастером.

XC70/V70/S60 AOC, XC70/V70/S60 Visco

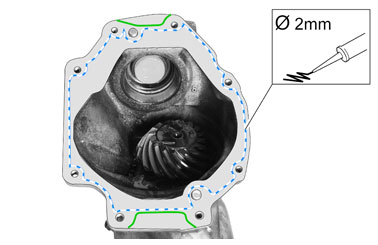

• Нанесите полосу герметика, как показано на рисунке.

S40/V50

• Нанесите полосу герметика, как показано на рисунке.

Все

Попросите коллегу помочь установить корпус дифферениала и крышку.Момент затяжки M8, 24 Нм.

Кольцо уплотнения, установка

• Установите новое кольцо уплотнения.

Относительно установки кольца уплотнения - см.: Демонтаж, замена и установка - Трансмиссия, задний мост, ведущий вал, Ведущий вал

Масло, заправка

• Залейте масло.

Относительно заливки масла - см.: Демонтаж, замена и установка - Трансмиссия, Задний мост, ведущий вал - Задний мост, замена

Задний мост, установка

• Установите задний мост.

Относительно установки заднего моста - см. Демонтаж, замена и установка - Трансмиссия, Задний мост, ведущих валов, Центральная шестерня
