Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | B5204T3 | 1999 |
| C70 Conv (-05) | B5204T4 | 1999–2005 |
| C70 Conv (-05) | B5234T3 | 1999–2002 |
| C70 Conv (-05) | B5234T9 | 2003–2005 |
| C70 Conv (-05) | B5244S | 2000 |
| C70 Conv (-05) | B5244T | 2000–2002 |
| C70 Conv (-05) | B5244T7 | 2003–2005 |
| C70 Conv (-05) | B5254T | 1999 |
| C70 Coupe (-02) | B5204T3 | 1999 |
| C70 Coupe (-02) | B5204T4 | 1999–2002 |
| C70 Coupe (-02) | B5234T3 | 1999–2002 |
| C70 Coupe (-02) | B5244S | 2000 |
| C70 Coupe (-02) | B5244T | 2000–2002 |
| C70 Coupe (-02) | B5254T | 1999 |
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S70 | B5202FS | 1999 |
| S70 | B5204T3 | 1999, 2000 |
| S70 | B5204T4 | 1999, 2000 |
| S70 | B5234FS | 1999 |
| S70 | B5234T3 | 1999, 2000 |
| S70 | B5234T7 | 1999, 2000 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG | 2000 |
| S70 | B5244SG2 | 2000 |
| S70 | B5244T | 2000 |
| S70 | B5252FS | 1999 |
| S70 | B5254S DENSO | 1999 |
| S70 | B5254T | 1999 |
| S70 | GB5252S | 1999 |
| S80 (-06) | B5204T3 | 1999, 2000 |
| S80 (-06) | B5204T4 | 1999, 2000 |
| S80 (-06) | B5204T5 | 2000–2006 |
| S80 (-06) | B5234T7 | 2000–2004 |
| S80 (-06) | B5244S | 1999–2006 |
| S80 (-06) | B5244S2 | 1999–2006 |
| S80 (-06) | B5244SG | 2001–2006 |
| S80 (-06) | B5244SG2 | 2002–2005 |
| S80 (-06) | B5244T3 | 2001–2003 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2004–2006 |
| S80 (-06) | B6284T | 1999–2001 |
| S80 (-06) | B6294S | 2000, 2001 |
| S80 (-06) | B6294S2 | 2002–2006 |
| S80 (-06) | B6294T | 2002–2006 |
| S80 (-06) | B6304S3 | 1999 |
| V70 (-00) | B5202FS | 1999 |
| V70 (-00) | B5204T3 | 1999, 2000 |
| V70 (-00) | B5204T4 | 1999, 2000 |
| V70 (-00) | B5234FS | 1999 |
| V70 (-00) | B5234T3 | 1999, 2000 |
| V70 (-00) | B5234T7 | 1999, 2000 |
| V70 (-00) | B5234T8 | 1999 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5252FS | 1999 |
| V70 (-00) | B5254S DENSO | 1999 |
| V70 (-00) | B5254T | 1999 |
| V70 (-00) | GB5252S | 1999 |
| V70 (00-08) | B5204T5 | 2000–2007 |
| V70 (00-08) | B5234T3 | 2000–2004 |
| V70 (00-08) | B5234T7 | 2001–2004 |
| V70 (00-08) | B5244S | 2001–2008 |
| V70 (00-08) | B5244S2 | 2001–2008 |
| V70 (00-08) | B5244S6 | 2003–2006 |
| V70 (00-08) | B5244SG | 2001–2008 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
| V70 (00-08) | B5244T3 | 2000–2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5254T2 | 2003–2008 |
| V70 XC (-00) | B5204T3 | 1999 |
| V70 XC (-00) | B5254T | 1999 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2001–2004 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2003–2006 |
Примечание: Винты с микрогерметизацией используются там, где высоки требования к герметичности. Ослабшие винты заменяются или герметизируются новым уплотнительным составом. Герметик “HYDRAULIC THREADSEAL” имеет номер 11 61-056 5, уплотнение должно осуществляться в соответствии с инструкцией, которая приведена на упаковке.
Винты, уплотняемые с помощью "HYDRAULIC THREAD SEAL", и их положения показаны ниже.
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Герметик
“Герметик для гидравлических резьбовых соединений”
- номер 11 61 056-5
- Для нанесения герметика на винт воспользуйтесь кистью и/или просто выдавите его из наконечника флакона.
- Избегайте попадания герметика на кожу.

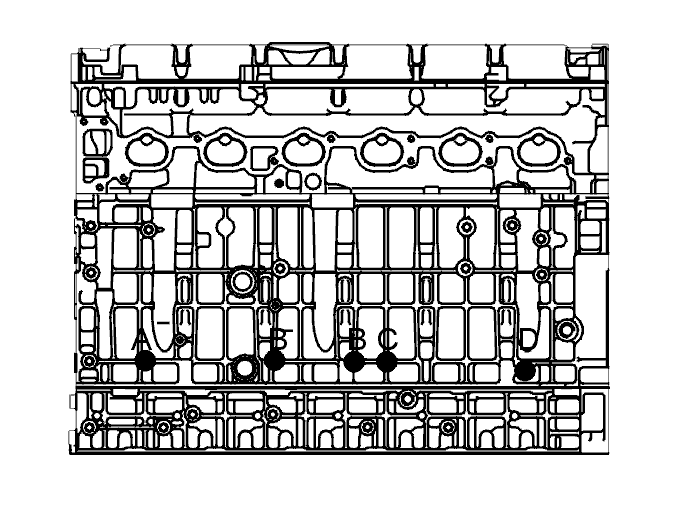

Двигатель, сторона впуска
| Местоположение | Наименование | Номер | Номер детали |
|---|---|---|---|
| А | Винт кронштейна вспомогательных агрегатов | 1 | 946671-5 |
| B | Винт стойки кондиционера (A/C) (на автомобилях с кондиционером) | 1 | 965180-3 |
| B | Винт стойки впускного коллектора (на автомобилях без кондиционера) | 1 | 946173-2 |
| C | Винт крепления стартера | 1 | 946173-2 |
| D | Винт крепления двигателя | 1 | 946470-2 |

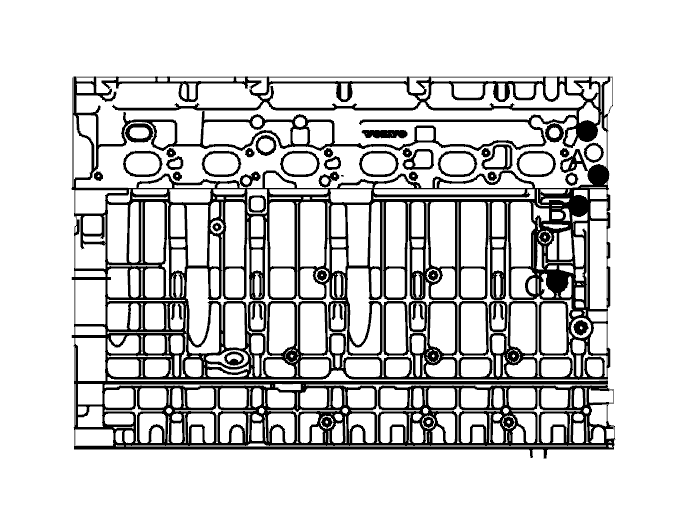

Двигатель, сторона выпуска
| Местоположение | Наименование | Номер | Номер детали |
|---|---|---|---|
| А | Винт (M7 X 20) коллектора охлаждающей жидкости с фланцем высотой 7 мм, включая прокладку | 2 | 975880-6 |
| А | Винт (M7 X 25) коллектора охлаждающей жидкости с фланцем высотой 9 мм, включая прокладку | 2 | 979090-8 |
| B | Пробка корпуса водяного насоса | 1 | 968144-6 |
| C | Сливной кран | 1 | 9135268-2 |
Задняя часть двигателя
| Местоположение | Наименование | Номер | Номер детали |
|---|---|---|---|
| А | Штуцер | 1 | 976040-6 |

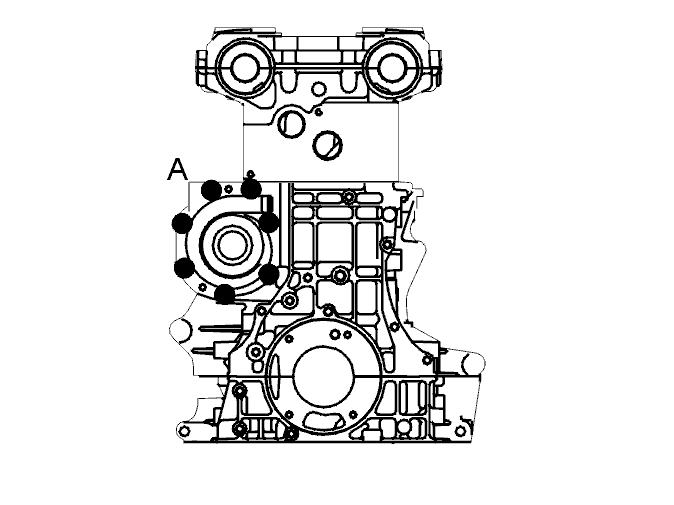

Передняя сторона двигателя
| Местоположение | Наименование | Номер | Номер детали |
|---|---|---|---|
| А | Винт насоса охлаждающей жидкости | 7 | 977744-2 |
