Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | B5202FS | 1995–1997 |
| 850 | B5204FS | 1992–1996 |
| 850 | B5234FS | 1994–1997 |
| 850 | B5252FS | 1993–1997 |
| 850 | B5254FS LH 3.2 | 1992–1996 |
| 850 | B5254FS M 4.3 | 1995–1997 |
| 850 | B5254FS M 4.4 | 1996, 1997 |
| S70 | B5202FS | 1997–1999 |
| S70 | B5234FS | 1997–1999 |
| S70 | B5252FS | 1997–1999 |
| S70 | B5254FS M 4.4 | 1997, 1998 |
| V70 (-00) | B5202FS | 1997–1999 |
| V70 (-00) | B5234FS | 1997–1999 |
| V70 (-00) | B5252FS | 1997–1999 |
| V70 (-00) | B5254FS M 4.4 | 1997, 1998 |
Примечание: Винты с герметизацией используются там, где высоки требования к герметичности. Ослабшие винты заменяются или же герметизируются новым уплотнительным составом. При применении герметика “ HYDRAULIC THREADSEAL ” шифр номер 11 61 056-5 уплотнение должно осуществлятся в соответствии с инструкцией, которая приведена на упаковке.
Ниже показаны винты, которые должны уплотняться с использованием HYDRAULIC THREADSEAL. и их положение.
Уплотнительный состав
“Жидкий герметик для резьбовых соединений”
- шифр номер 11 61 056-5
- Для нанесения герметика воспользуйтесь кистью или просто выдавите его из наконечника флакона на винт.

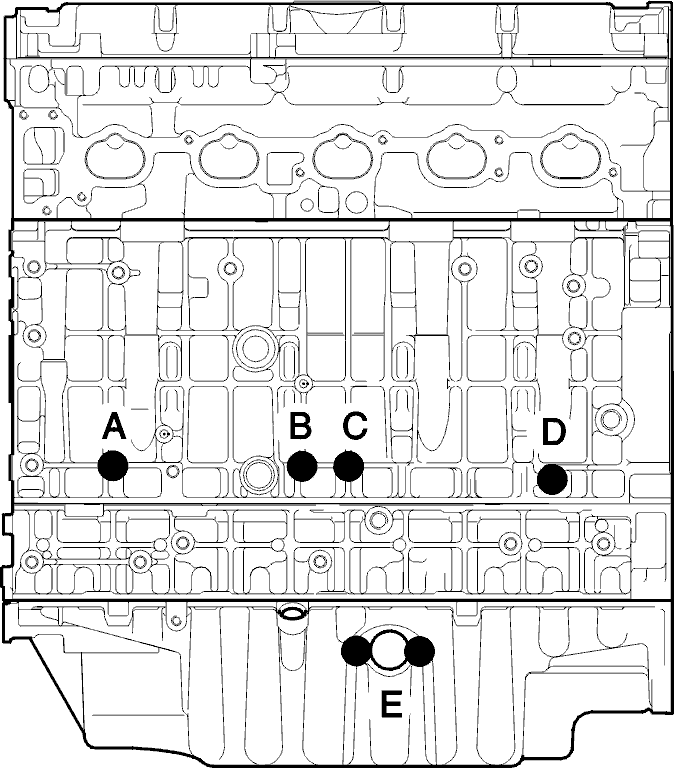

Двигатель со стороны впускного коллектора
| Расположение | Обозначение | Количество | шифр номер |
|---|---|---|---|
| A | Винт кронштейна вспомогательных агрегатов | 1 | 946671-5 |
| B | Винт кронштейна кондиционера (A/C) (на автомобилях с кондиционированием) | 1 | 965180-3 |
| B | Винт кронштейна впускного коллектора(на автомобилях без кондиционирования) | 1 | 946173-2 |
| C | Винт крепления стартера | 1 | 946173-2 |
| D | Винт крепления двигателя | 1 | 946470-2 |
| E | Винт датчика уровня масла | 2 | 946934-7 |

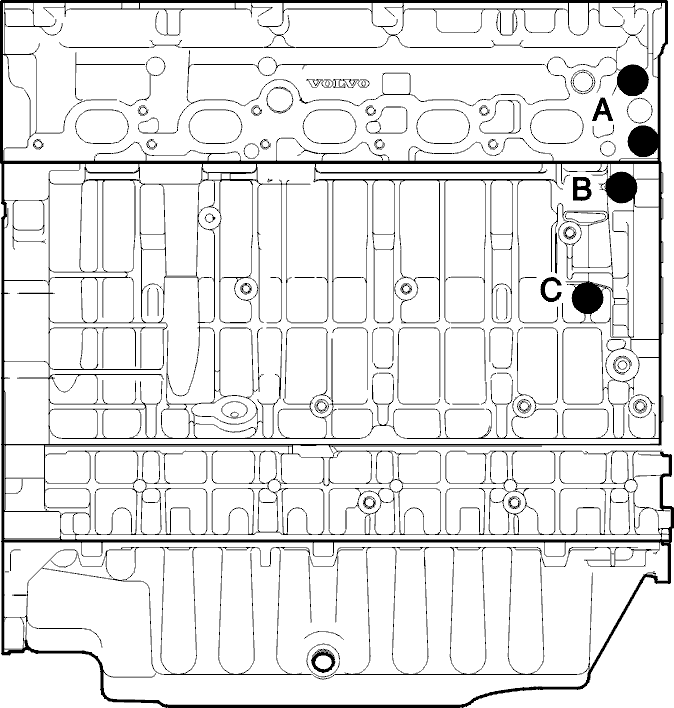

Двигатель со стороны выпускного коллектора
| Расположение | Обозначение | Количество | шифр номер |
|---|---|---|---|
| A | Винт (M7 X 20) водяного коллектора с фланцем высотой 7 мм, включая уплотнение | 2 | 975880-6 |
| A | Винт (M7 X 25) водяного коллектора с фланцем высотой 9 мм, включая уплотнение | 2 | 979090-8 |
| B | Пробка корпуса водяного насоса | 1 | 968144-6 |
| C | Сливной кран | 1 | 9135268-2 |

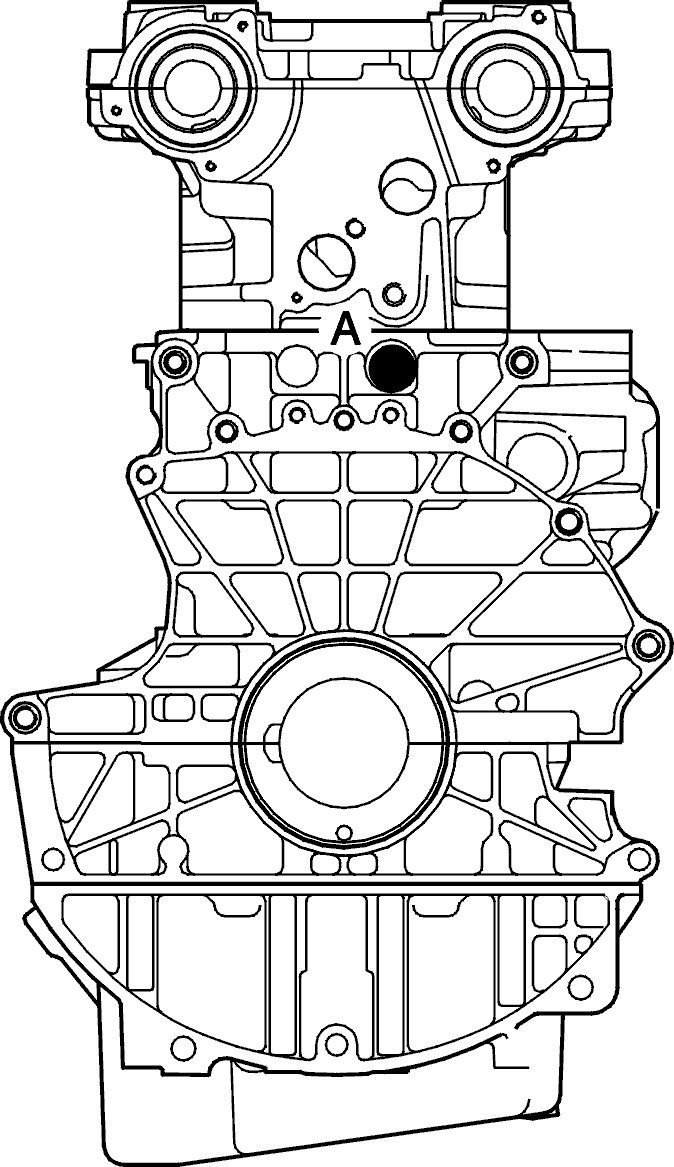

Задняя сторона двигателя
| Обозначение | Количество | шифр номер | |
|---|---|---|---|
| A | Ниппель | 1 | 976040-6 |

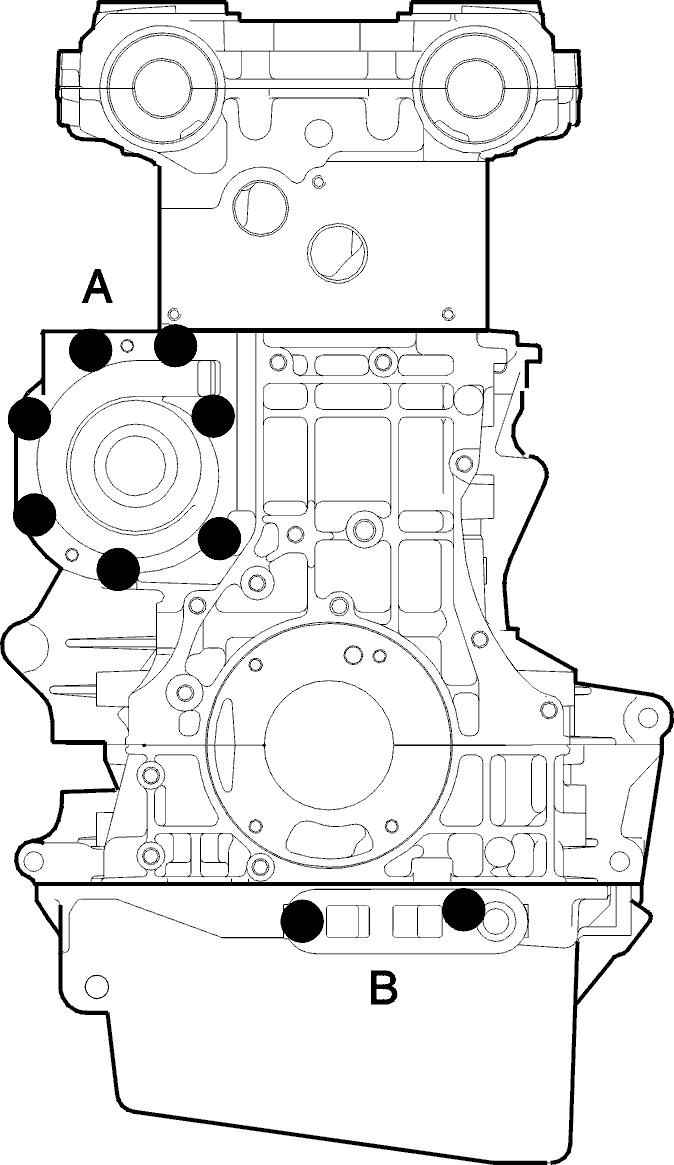

Передняя сторона двигателя
| Обозначение | Количество | шифр номер | |
|---|---|---|---|
| A | Винт водяного насоса | 7 | 977744-2 |
| B | Винт крышки | 2 | 975880-6 |
