Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2001–2004 |
| V40 (-04) | — | 2001–2004 |
Примечание: Ультразвуковой датчик встроен в жгут проводов. В случае повреждения датчика или жгута проводов как ультразвуковой датчик, так и жгут проводов необходимо заменить.
Снятие ультразвукового датчика и жгута проводов
Снимите:
- отрицательный провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора
- звукоизоляцию на стороне пассажира согласно Звукоизоляция на стороне пассажира
- нижнюю панель стойки А на стороне пассажира согласно Нижняя панель стойки A
- верхнюю панель стойки А на стороне пассажира согласно Верхняя панель стойки A
- разъем (синий) жгута проводов с модуля управления
- жгут проводов со стойки А
- внутреннюю обивку крыши согласно:

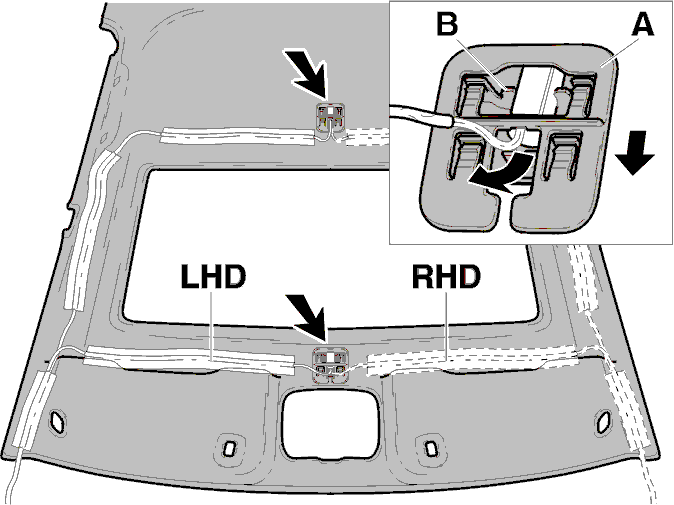

- защелку (А)
- ультразвуковой датчик из корпуса (В)
- жгут проводов осторожно со внутренней обивки крыши.
Установка ультразвукового датчика и жгута проводов
Установите жгут проводов на внутреннюю обивку крыши. Закрепите внутреннюю обивку крыши при помощи ленты.Установите корпус (В) во внутреннюю обивку крыши.Вдавите ультразвуковой датчик в корпус. Сдвигайте защелку до тех пор, пока ультразвуковой датчик не зафиксируется в корпусе.
Установите:
- внутреннюю обивку крыши согласно:
- жгут проводов на стойку А
- разъем жгута проводов на модуль управления
- верхнюю панель стойки А на стороне пассажира согласно Верхняя панель стойки A
- нижнюю панель стойки А на стороне пассажира согласно Нижняя панель стойки A
- звукоизоляцию на стороне пассажира согласно Звукоизоляция на стороне пассажира
- отрицательный провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.
Проверьте функционирование. Считайте все коды неисправности.
