Угольный фильтр EVAP, замена

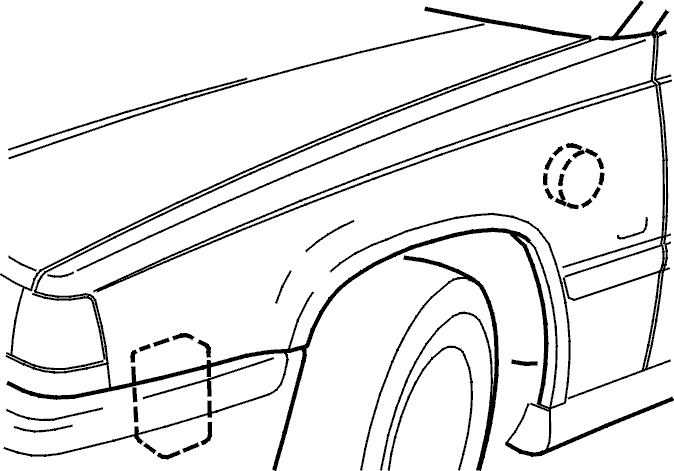

Снятие облицовки крыла

• Снимите левое переднее колесо.
• Снимите облицовку крыла, которая крепится 3 пластмассовыми гайками и 9 заклепками. Высверлите заклепки дрелью.

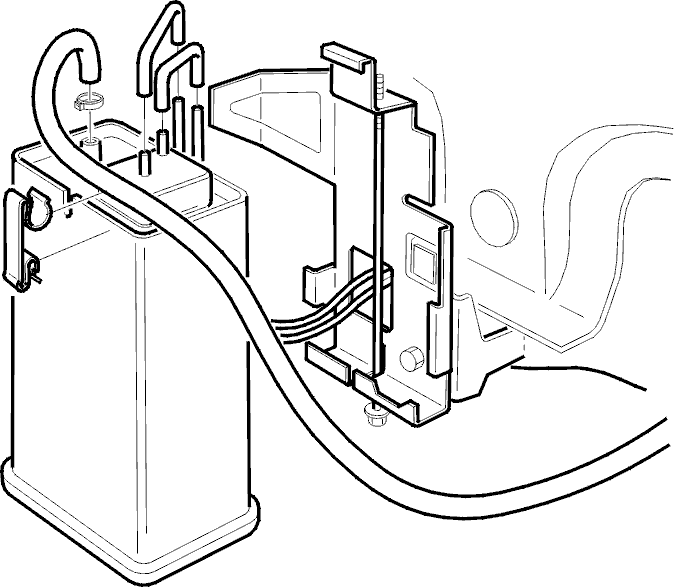

Снятие угольного фильтра EVAP

• Снимите угольный фильтр EVAP и отсоедините шланги системы EVAP.

Угольный фильтр EVAP снимается после выворачивания длинного винта. Длинный винт установлен в держателе таким образом, что при повороте его шестигранной головки (на несколько оборотов) зажим в верхней части держателя поднимается, освобождая угольный фильтр EVAP.

Монтаж толстого шланга

• Переставьте скобу/держатель на новый угольный фильтр EVAP.
• Подсоедините толстый шланг к угольному фильтру EVAP. Используйте новый хомут, найдите правильный номер детали в Каталоге запасных частей.
• Угольный фильтр EVAP снимается после выворачивания длинного винта.

Примечание: Во избежание утечки топлива в соединении, необходимо использовать подходящий хомут.

Монтаж тонких шлангов

• Подсоедините к угольному фильтру EVAP два тонких шланга следующим образом:
• Шланг с топливного бака с маленьким литым кольцом на резиновой втулке. Этот шланг необходимо подсоединить к штуцеру угольного фильтра с маркировкой "TANK".
• Другой шланг, соединяющийся с продувочным клапаном EVAP, необходимо подсоединить к штуцеру угольного фильтра с маркировкой "PURGE".

Установка угольного фильтра EVAP

• Установите угольный фильтр EVAP и закрепите его с помощью винта. Убедитесь, что верхний зажим надежно зафиксировал верхнюю часть угольного фильтра EVAP.
• Закрепите толстый шланг в скобе/держателе, смонтированной на корпусе угольного фильтра EVAP.

Убедитесь, что толстый шланг надежно закреплен и не дребезжит после установки облицовки крыла.

Установка облицовки крыла

• Установите подкрылок. Используйте новые заклепки, см. правильный номер детали в Каталоге запасных частей.
• Поставьте левое переднее колесо.
