Угол развала колес, регулировка до 1993 включительно

На автомобилях до 1993 года выпуска включительно, в начале следует установить набор модификации, запчасть № 271661-1. Затем следует отрегулировать угол развала колес на ±1° от значения полученного измерения. В наборе для модификации есть все необходимые детали для регулировки угла развала колес: 1 винт эксцентрика, 1 центрирующая пробка, 1 трубчатый стержень, 1 фланцевый винт, 2 фланцевых гайки и 1 шайба.

Примечание: Отдельные детали в наборе могут быть заказаны отдельно, (не относится к фланцевым гайкам).

Монтаж должен выполняться на незакрепленной пружинной ножке. Процесс демонтажа ножки описан здесь: Замена передней пружины, крепления пружинной стойки, амортизато ра. Выполняйте затем описанный ниже метод.

Примечание: На автомобилях начиная с 1993 года выпуска, где колесный шпиндель был изменен на новое исполнение с 13 мм отверстием для винтов пружинной ножки, никакие модификации не должны производиться на пружинной ножке. Продолжайте поэтому с Угол развала колес, регулировка и производите регулировку угла развала колес.

Снимите пружинную ножку. См.Замена передней пружины, крепления пружинной стойки, амортизато ра.

Просверлите верхние отверстия в креплении амортизатора до

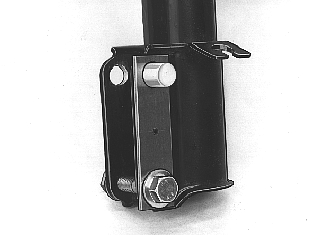

Вставьте шайбу 3 546 451-0 с одним из винтов и гайку в нижнее отверстие, затяните слегка

Вставьте фиксирующую втулку 3 546 450-2 в верхнее отверстие

Просверлите отверстие в 4 мм через шайбу и через крепление амортизатора. Просверлите шайбу посредине. Вбейте штифт крепления 951 950-5 в отверстие

Снимите центрирующую втулку и винты с гайками.

Установите пружинную ножку

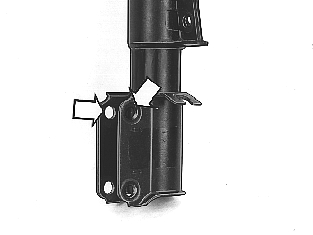

См.: Замена передней пружины, крепления пружинной стойки, амортизато ра. Пользуйтесь винтом эксцентрика 3 546 449-4 в верхнем отверстии и новым винтом 977 267-4 в нижнем отверстии. Затяните винты слегка вместе с новыми гайками.

Отрегулируйте угол развала колес следующим методом; чтобы увеличить положительный развал или отрицательный развал в зависимости от измерения, поворачивайте верхний винт

После регулировки, затяните оба винта с усилием в 65 Нм и затяните до угла в 90°. В конце: Замена передней пружины, крепления пружинной стойки, амортизато ра.

Осторожно: Регулировка угла развала колес не должна выполняться когда автомобиль не стоит на подпорках.

Установите колесо

Смажьте направляющую цапфы на колесном диске средством защиты от ржавления, запчасть № 1161030-0.Наживите слегка колесные болты. Затяните их затем накрест с усилием в 110 Нм.

Примечание: См. также "Затяжка колесных болтов" в разделе Колеса и ступицы, передняя подвеска.

Проверьте опять угол развала и схождения колес. См. .
