Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D4204T5 | 2014, 2015 |
| S80 (07-) | D4204T5 | 2014, 2015 |
| V60 | D4204T5 | 2014, 2015 |
| V70 (08-) | D4204T5 | 2014, 2015 |
| XC60 | D4204T5 | 2014, 2015 |
| XC70 (08-) | D4204T5 | 2014, 2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

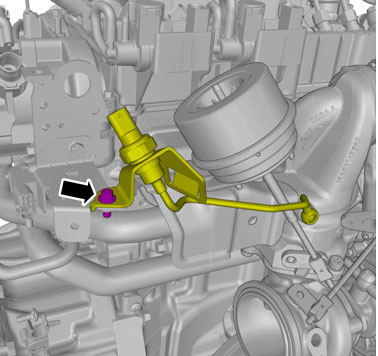

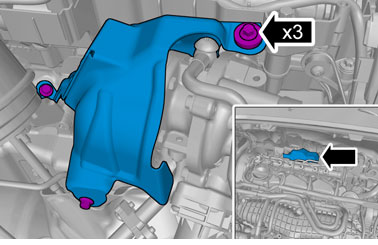

Отсоедините винты.

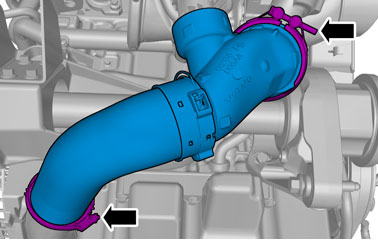

Освободите зажимы шланга.

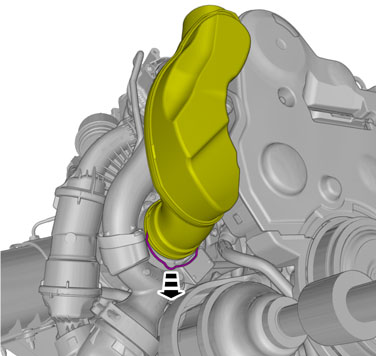

Ослабьте зажим шланга.

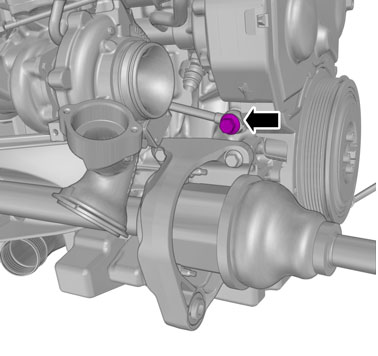

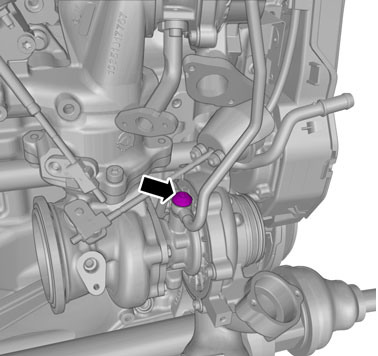

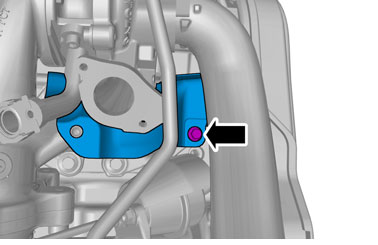

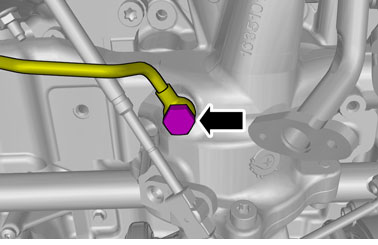

Выверните винт.🔩 Момент затяжки: 10 Н·м

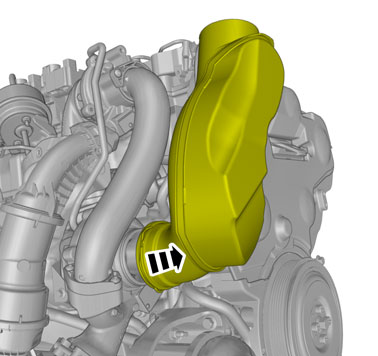

Выньте шланг.

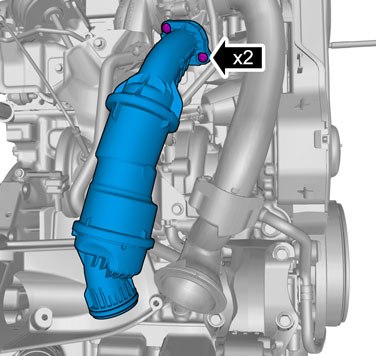

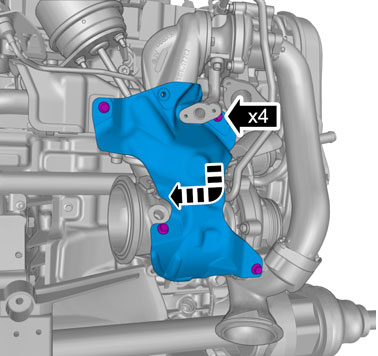

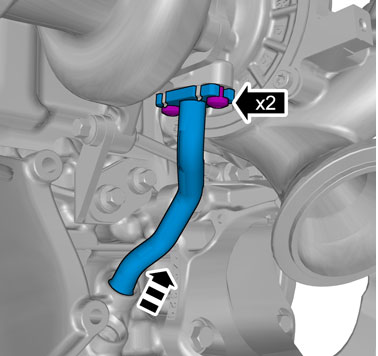

Выверните винты.🔩 Момент затяжки: 10 Н·м

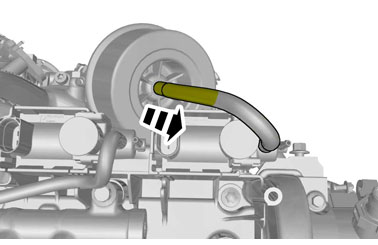

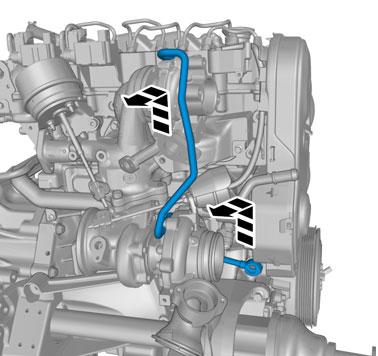

Выньте шланг.

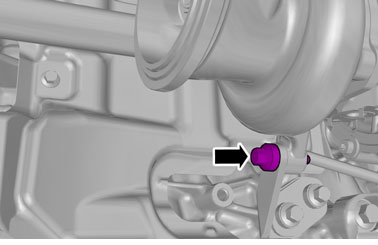

Выверните винт.🔩 Момент затяжки: 10 Н·м

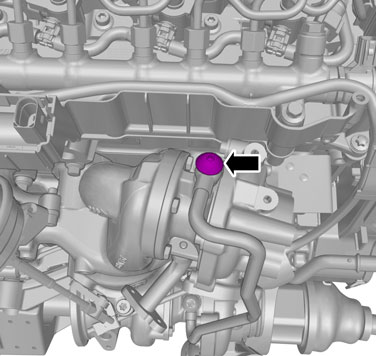

Выверните винт.🔩 Момент затяжки: 10 Н·м
Освободите блокировку.
Снимите фильтр грубой очистки дизельного топлива Фильтр частиц, дизель

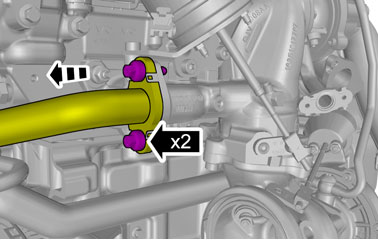

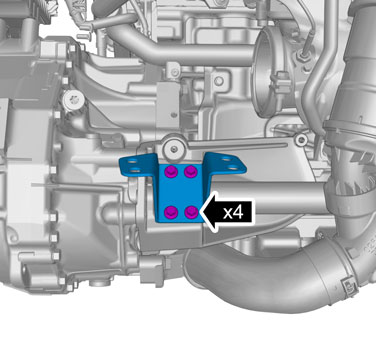

Выверните винты.🔩 Момент затяжки: 24 Н·м
Освободите зажимы шланга.

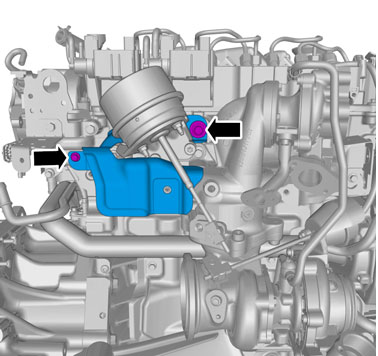

Выверните винты.🔩 Момент затяжки: 10 Н·м
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Выверните винты.🔩 Момент затяжки: 10 Н·м
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Выверните винты.🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 45 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·м
Выверните винты.🔩 Момент затяжки: 10 Н·м
Выверните винты.🔩 Момент затяжки: 24 Н·м

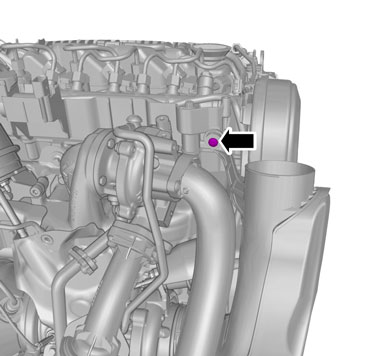

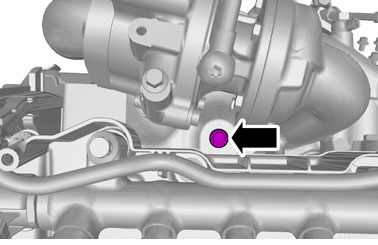

Выверните винт.🔩 Момент затяжки: 18 Н·м
Выверните винт.🔩 Момент затяжки: 10 Н·м

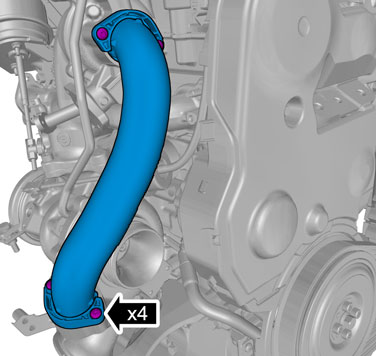

Выверните винты.🔩 Момент затяжки: 10 Н·м

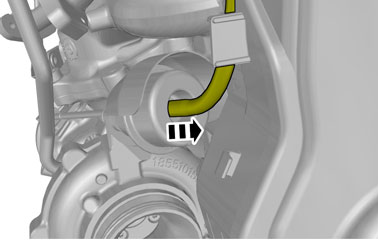

Выньте шланг.
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.

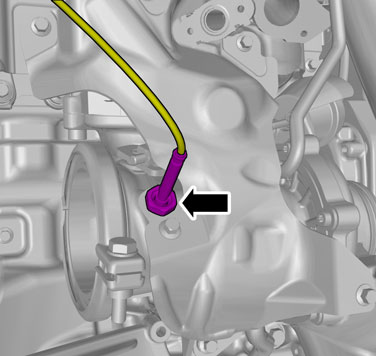

🔩 Момент затяжки: 48 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
🔩 Момент затяжки: 26 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
🔩 Момент затяжки: 25 Н·м
Выверните винт.🔩 Момент затяжки: 24 Н·м

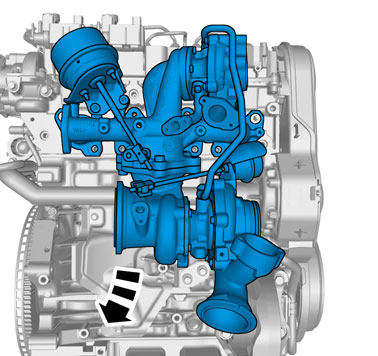

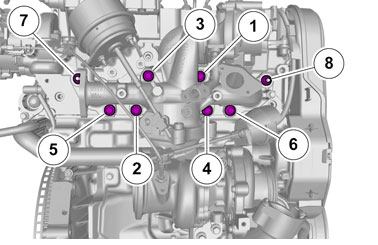

Выверните винты.
- 🔩 Момент затяжки: 20 Н·м
- 🔩 Момент затяжки: 18 Н·м
Установка
Установите в обратном порядке.
