Турбокомпрессор, высокое давление (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Ослабьте зажим.

• корпус воздухоочистителя Корпус воздушного фильтра
• аккумулятор Аккумулятор
• Фильтр частиц, дизель Фильтр частиц, дизель
• Упругий элемент опоры двигателя, правый Подушка двигателя, правая

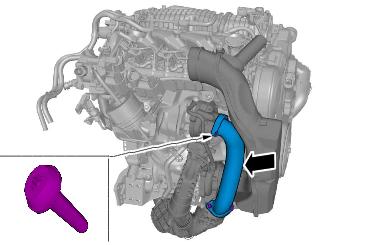

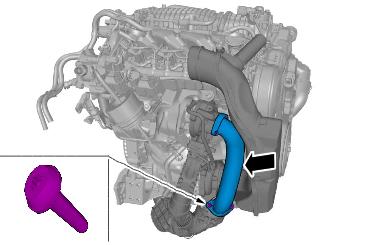

Выверните винт.🔩 Момент затяжки: 10 Н·м

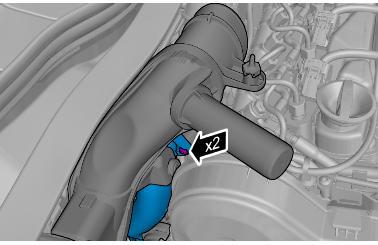

Освободите зажимы шланга.Отсоедините шланги от разъемов.

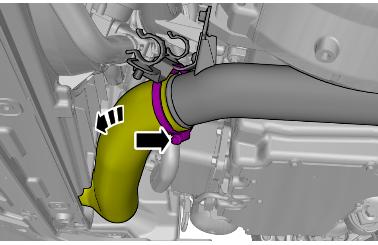

Ослабьте зажим шланга.Отсоедините шланг от проводов.Удалите отмеченные детали.

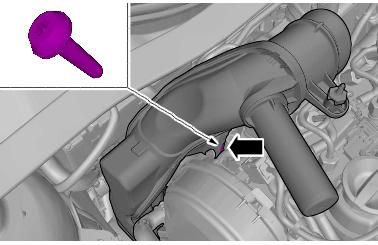

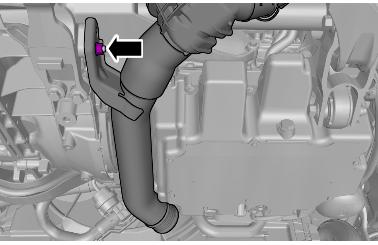

Выверните винт.

Примечание: Режим представления

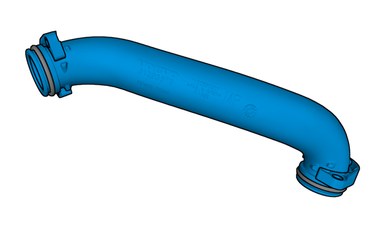

Примечание: Убедитесь, что уплотнитель установлен правильно.

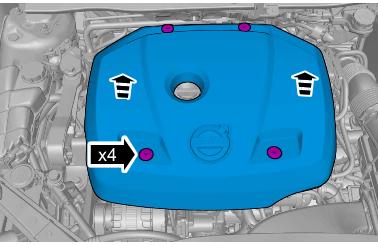

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Примечание: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Выверните винты.Снимите гайки.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 90 Н·м

Ослабьте зажим.Сложите отмеченные детали.

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Освободите блокировку.Удалите отмеченные детали.

Примечание: Режим представления

Примечание: Убедитесь, что уплотнитель установлен правильно.

Выверните винты.🔩 Момент затяжки: 10 Н·м

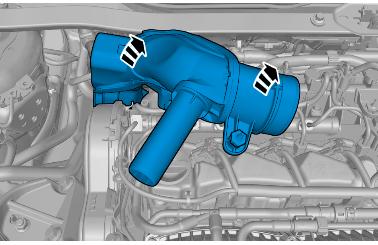

Удалите отмеченные детали.

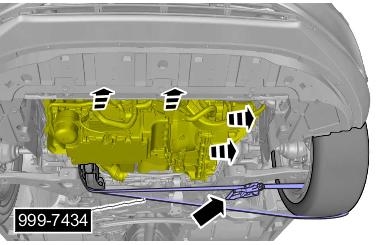

Осторожно: Обратите внимание на расположение инструмента.

🔧 Защитная лента

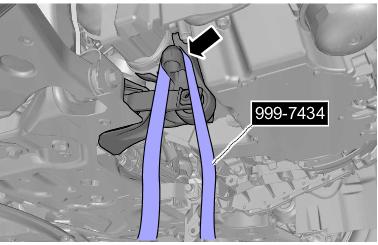

Осторожно: Обратите внимание на расположение инструмента.

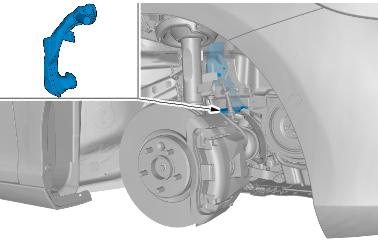

Снимите правое переднее колесо колесо

Примечание: Режим представления

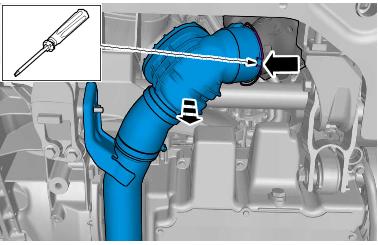

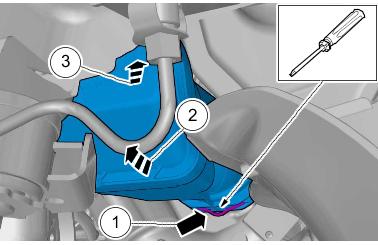

Освободите блокировку.Отвертка электрика

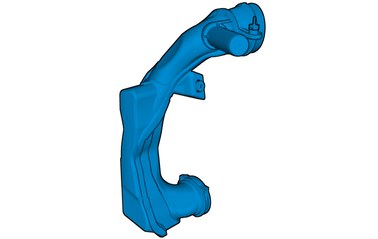

Удалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·м

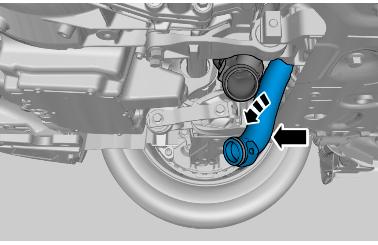

Выньте шланг.

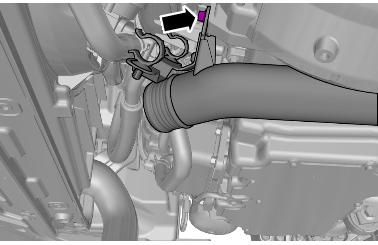

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 24 Н·м

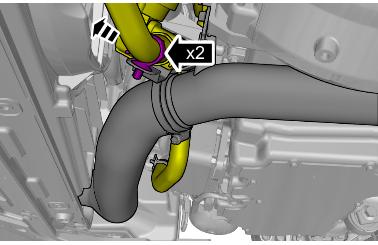

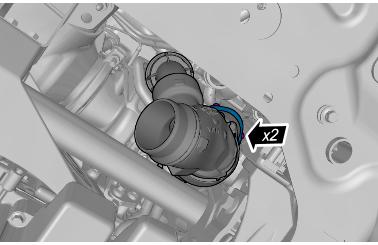

Освободите зажимы шланга.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 45 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 18 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

🔩 Момент затяжки: 48 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

🔩 Момент затяжки: 26 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

🔩 Момент затяжки: 25 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винты.

1. 🔩 Момент затяжки: 20 Н·м
2. 🔩 Момент затяжки: 18 Н·м

Установите в обратном порядке.
