Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Прокладочный герметик | 1161771 |
Демонтаж
- крышку клапана Крышка клапанного механизма
- ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов
- Упругий элемент опоры двигателя, правый Motorkudde höger
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.

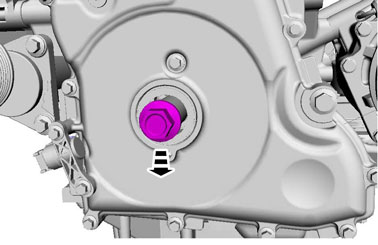

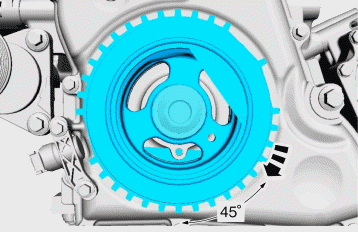

Поверните коленвал на 1 и 3/4 оборота, пока поршень 1 не будет на расстоянии около 45° перед верхней мертвой точкой (ÖD).

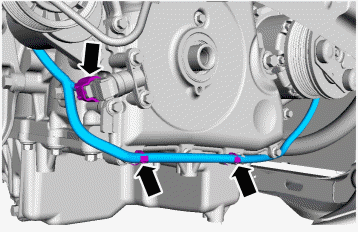

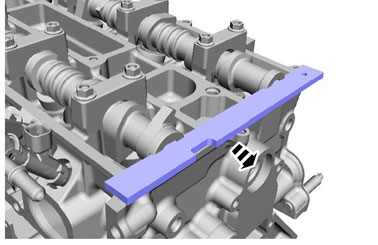

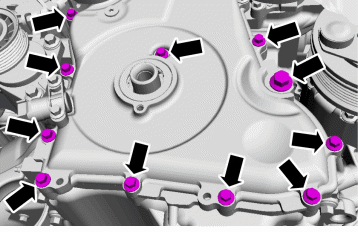

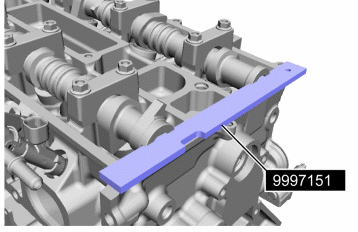

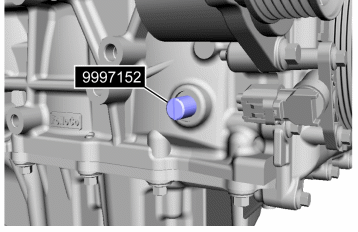

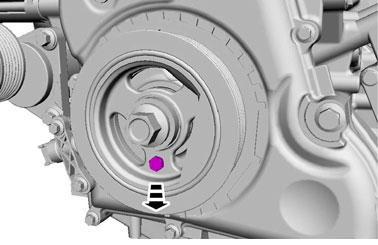

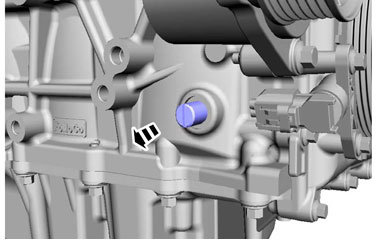

🔧 Установка позиции
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.

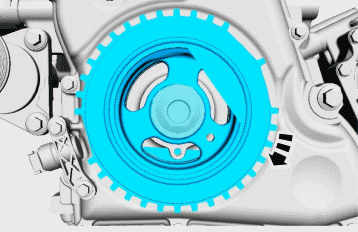

Медленно вращайте коленвал, пока он не остановится.

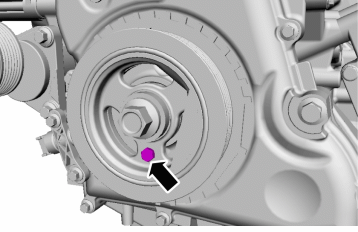

🔧 Установка позиции

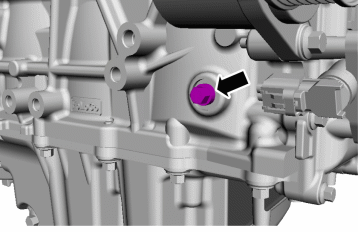

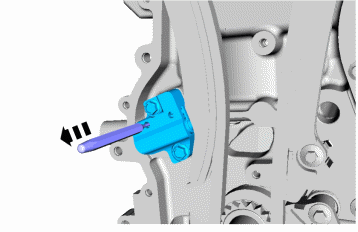

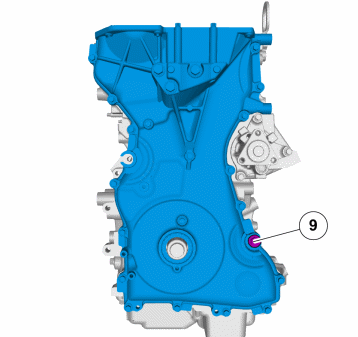

🔧 Упор
🔧 СЪЕМНИК (САЛЬНИКИ)
Оправка

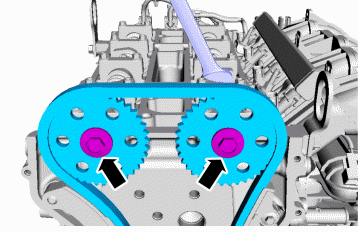

Осторожно: Используйте фиксированный ключ и удерживайте им шестигранную часть распределительных валов, чтобы они не вращались.
🔧 КРЮЧКОВЫЙ ГАЕЧНЫЙ КЛЮЧ РАДИАЛЬНЫЙ 32-62 ММ
Установка

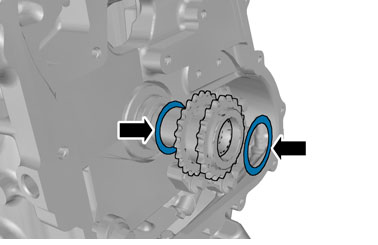

Осторожно: Убедитесь в том, что установлена фрикционная шайба.
🔩 Момент затяжки: 25

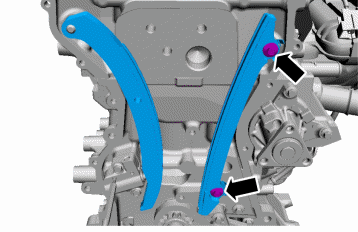

🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 10 Н·м

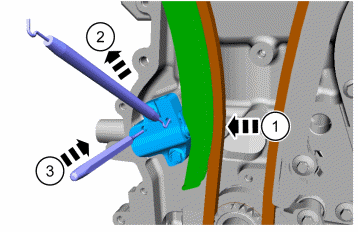

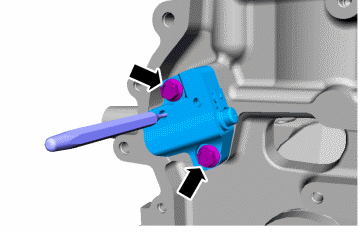

Примечание: На этом этапе затяните винты только рукой.
Осторожно: Используйте фиксированный ключ и удерживайте им шестигранную часть распределительных валов, чтобы они не вращались.
- 🔩 Момент затяжки: 72 Н·м
- 🔩 Момент затяжки: 72 Н·м

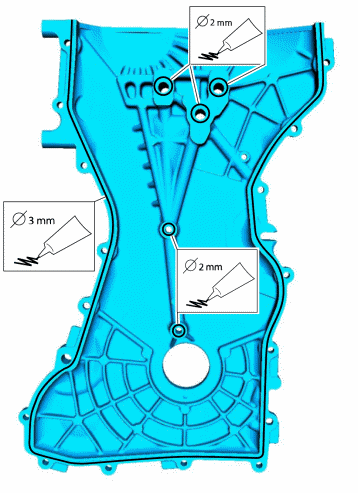

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 10 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161771

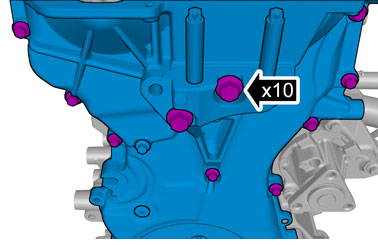

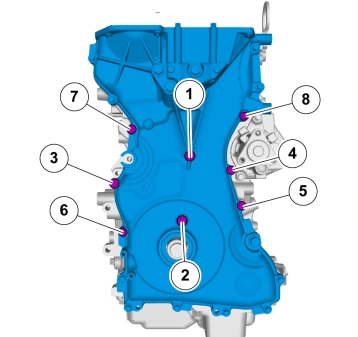

🔩 Момент затяжки: 10 Н·м

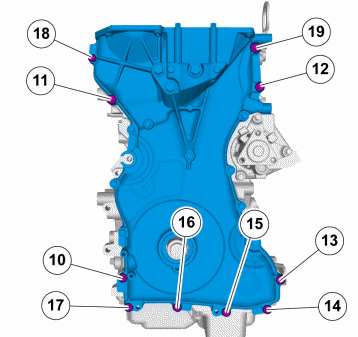

🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 10 Н·м

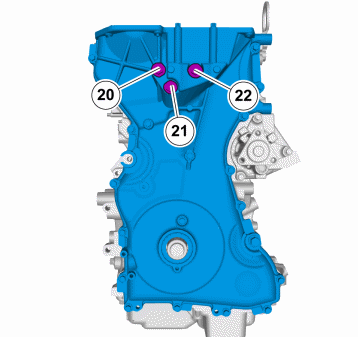

🔩 Момент затяжки: 50 Н·м

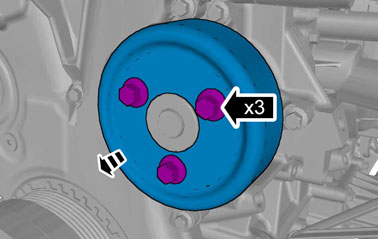

🔩 Момент затяжки: 24 Н·м
🔧 Оправка
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.
Медленно вращайте коленвал, пока он не остановится.
🔩 Момент затяжки: 10 Н·м

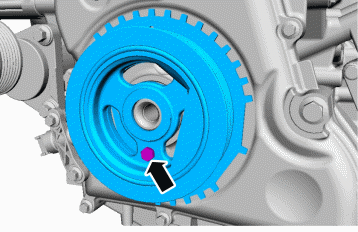

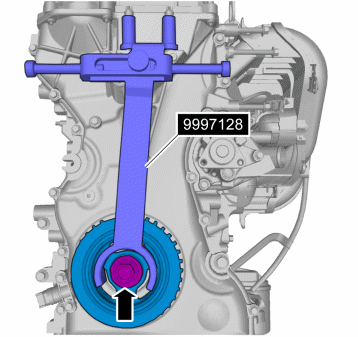

🔩 Момент затяжки: 100 Н·м + доворот 90°
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.
Поверните коленвал на 1 и 3/4 оборота, пока поршень 1 не будет на расстоянии около 45° перед верхней мертвой точкой (ÖD).
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.
Примечание: На этом этапе затяните винт только рукой.
Примечание: Винт может быть установлен тогда, когда время открывания клапанов будут правильно установлены.
Примечание: Специальный инструмент может быть установлен тогда, когда время открывания клапанов будут правильно установлены.
🔩 Момент затяжки: 20 Н·м
- Упругий элемент опоры двигателя, правый Motorkudde höger
- ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов
- крышку клапана Крышка клапанного механизма
