Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | B4204S3 | 2008–2011 |
| S80 (07-) | B4204S4 | 2008–2011 |
| V70 (08-) | B4204S3 | 2008–2011 |
| V70 (08-) | B4204S4 | 2008–2011 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Прокладочный герметик | 1161771 |
Установка
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 10 Н·м
Примечание: На этом этапе затяните винт только рукой.

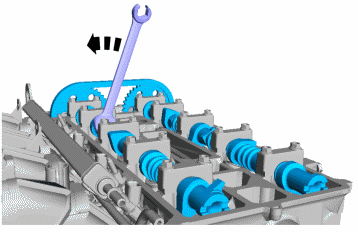

Осторожно: Используйте зафиксированный ключ, чтобы удерживать шестигранную часть, чтобы она не вращалась.
- 🔩 Момент затяжки: 72 Н·м
- 🔩 Момент затяжки: 72 Н·м
Прокладочный герметик арт. 1161771
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 50 Н·м
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 50 Н·м
Осторожно: Поворачивайте распределительный вал только по часовой стрелке.
Смонтируйте распределительные валы у положения перекрывания клапанов для цилиндра 4.
🔧 Установка позиции
🔧 Установка позиции
Примечание: На этом этапе затяните винт только рукой.
🔩 Момент затяжки: 10 Н·м
🔧 Упор🔩 Момент затяжки: 100 Н·м + доворот 90°
Снимите инструмент.🔧 Установка позиции
Снимите инструмент.🔧 Установка позиции
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.
🔧 Установка позиции
Осторожно: Поворачивайте коленчатый вал только по часовой стрелке.
Примечание: На этом этапе затяните винт только рукой.
Примечание: Винт может быть установлен тогда, когда время открывания клапанов будут правильно установлены.
🔩 Момент затяжки: 10 Н·м
Примечание: Специальный инструмент может быть установлен тогда, когда время открывания клапанов будут правильно установлены.
🔧 Установка позиции
Снимите инструмент.🔧 Установка позиции
Снимите инструмент.🔧 Установка позиции
🔩 Момент затяжки: 20 Н·м
Прокладочный герметик арт. 1161771
🔩 Момент затяжки: 10 Н·м
