Центральный электронный модуль (СЕМ), замена (B5204T5, B5244S, B5244S2)

Чтобы получить дополнительную информацию, см. Загрузка программного обеспечения и замена модуля управления

Отсоединение провода аккумулятора

Осторожно: Перед заменой модуля управления необходимо считать запрограммированные клиентом данные. После установки нового модуля управления в него необходимо запрограммировать соответствующие данные через систему связи автомобиля VIDA.

Выключите зажиганиеОтсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Примечание: В автомобилях с Volvo On Call Plus может сработать автоматическая сигнализация для службы спасения.

Примечание: Модуль снабжения водителя информацией (DIM) не должен заменяться в то же самое время, поскольку это сотрет расстояние.

Снятие механизма стеклоочистителя и крышки

Снимите механизм стеклоочистителя согласно: Механизм стеклоочистителя, ветровое стекло, замена

Снятие звукоизоляционной панели со стороны водителя

Выверните 2 винта.

Подсказка: Звукоизоляционная панель установлена в пазу на блоке педалей.

Снимите звукоизоляционную панель, потянув ее прямо вниз и назад.

Снятие центрального электронного модуля

Снимите:

• разъемы

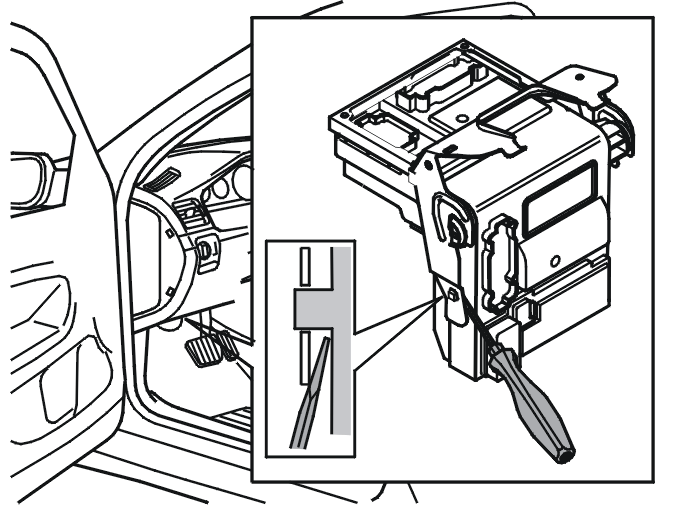

• модуль управления, вставив отвертку снизу между кронштейном и блоком реле. Поверните отвертку так, чтобы кронштейн открылся. Одновременно вытяните блок реле из кронштейна по направлению к нижней части приборной панели
• модуль управления с кронштейна и потяните вниз под приборную панель.

Выньте предохранители из центрального электронного модуля (СЕМ).

Подсказка: Расположение предохранителей см. в:

• Электрическая схема для соответствующего модельного года
• Наклейки возле соответствующего блока предохранителей в автомобиле
• Карманный справочник
• Руководство для пользователя.

Установка центрального электронного модуля

Осторожно: Штырьки хрупкие. Убедитесь, что разъемы входят в модуль управления прямо.

Установите:

• модуль управления на кронштейн. Нажмите модуль управления вперед так, чтобы защелки вошли в кронштейн
• разъемы
• звукоизоляционную панель со стороны водителя

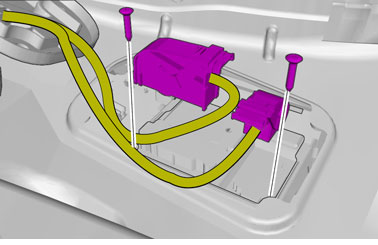

• 2 винта на верхней части модуля управления
• 2 разъема на верхней части модуля управления.

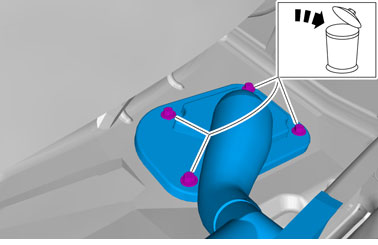

Примечание: Убедитесь, что резиновое уплотнение правильно расположено в пазу.

Установите:

• крышку
• механизм рычага стеклоочистителя. См.: Механизм стеклоочистителя, ветровое стекло, замена
• отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Заказ программного обеспечения

Закажите программное обеспечение. См.: 9438273.

Программирование данных

Запрограммируйте данные, считанные со старого модуля управления (например, данные, запрограммированные клиентом). Это делается через систему связи автомобиля VIDA.

Перенастройте индикатор необходимости проведения техобслуживания. В противном случае лампа будет получать неправильные справочные данные. (Глобальное время перенастраивается при замене центрального электронного модуля (СЕМ).) Перенастройте индикатор необходимости проведения техобслуживания. См.: Переустановка индикатора необходимости проведения техобслужива ния.

Убедитесь, что контроллерная локальная сеть функционирует. Это делается путем считывания идентификационных данных центрального электронного модуля (CEM), заднего электронного модуля (REM) и модуля управления двигателя (ЕСМ) через систему связи автомобиля VIDA.

Другая информация

Расположение других блоков реле и предохранителей указано в Реле, блоки предохранителей и проводка.
