Центральный электронный модуль (СЕМ), замена (1999, 2000)

Осторожно: Перед заменой модуля управления необходимо считать запрограммированные клиентом данные. Затем эту информацию необходимо ввести в новый модуль управления после его установки. Это делается через систему связи автомобиля VIDA.

Примечание: Относится к автомобилям -2003, для программирования нового модуля управления, необходимо иметь все ключи.

Примечание: В автомобилях с Volvo On Call (см. клавиатуру) сначала нужно отсоединить отрицательный провод аккумуляторной батареи. В противном случае может сработать автоматическая сигнализация для аварийных служб. См. Аккумуляторная батарея, отсоединение

Примечание: Модуль снабжения водителя информацией (DIM) не должен заменяться в то же самое время, поскольку это сотрет расстояние.

Чтобы получить дополнительную информацию, см. Загрузка программного обеспечения и замена модуля управления

Снятие шумоизоляционной панели со стороны водителя

Центральный электронный модуль (CEM) представляет собой отдельный блок, расположенный в блоке реле.

• Ослабьте винты, 2 шт.

Подсказка: Шумоизоляционная панель находится в канавках у блока педалей.
- Отогните шумоизоляционную панель вертикально вниз рядом с приборной панелью.
- Оттяните шумоизоляционную панель.
- Снимите шумоизоляционную панель.
- Снимите боковую панель для предохранителей с левой стороны приборной панели (будет видна часть консоли).

Снятие блока реле

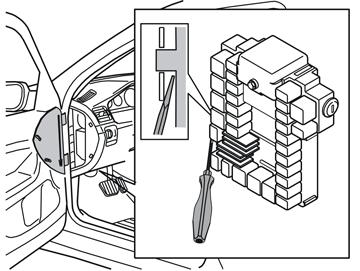

• Вставьте отвертку между кронштейном и блоком реле. Поверните отвертку так, чтобы кронштейн раскрылся, и одновременно потяните блок реле с кронштейна в направлении нижней части приборной панели.
• Снимите блок реле с кронштейна и вытяните его вниз под приборную панель.

Замена реле/шунта

• Откройте доступ к блоку реле для облегчения работы.
• Замените реле/шунт.

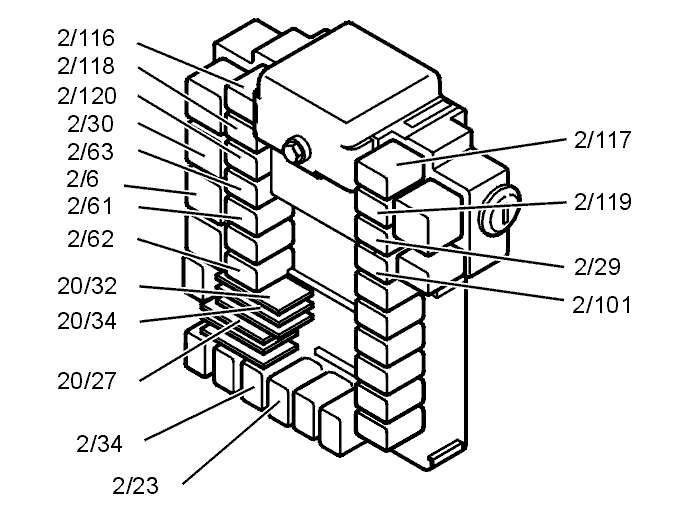

Расположение реле

Чтобы определить местоположение реле, см.:

1. Электрическую схему для соответствующего модельного года
2. Наклейки рядом с соответствующими блоками реле и предохранителей в автомобиле
3. Карманный справочник
4. Руководство по эксплуатации

• Установите блок реле на кронштейне
• Нажмите на блок реле вперед так, чтобы защелки вошли в кронштейн и щелкнули
• Установите звукоизоляционную панель со стороны водителя.

Подготовка

Осторожно: Перед заменой модуля управления необходимо считать запрограммированные клиентом данные. Затем эту информацию необходимо ввести в новый модуль управления после его установки. Это делается через систему связи автомобиля VIDA.

Примечание: Модуль снабжения водителя информацией (DIM) не должен заменяться в то же самое время, поскольку это сотрет расстояние.

Примечание: Перед отсоединением разъема модуля управления выньте предохранители 11C/32, 11C/25 и 11C/21.

Снятие разъема и крышки

• Ослабьте винт, удерживающий разъем, так, чтобы он вышел из резьбы. Убедитесь, что винт вышел, проверив пальцами.

Примечание: Не повредите штырьковые выводы.

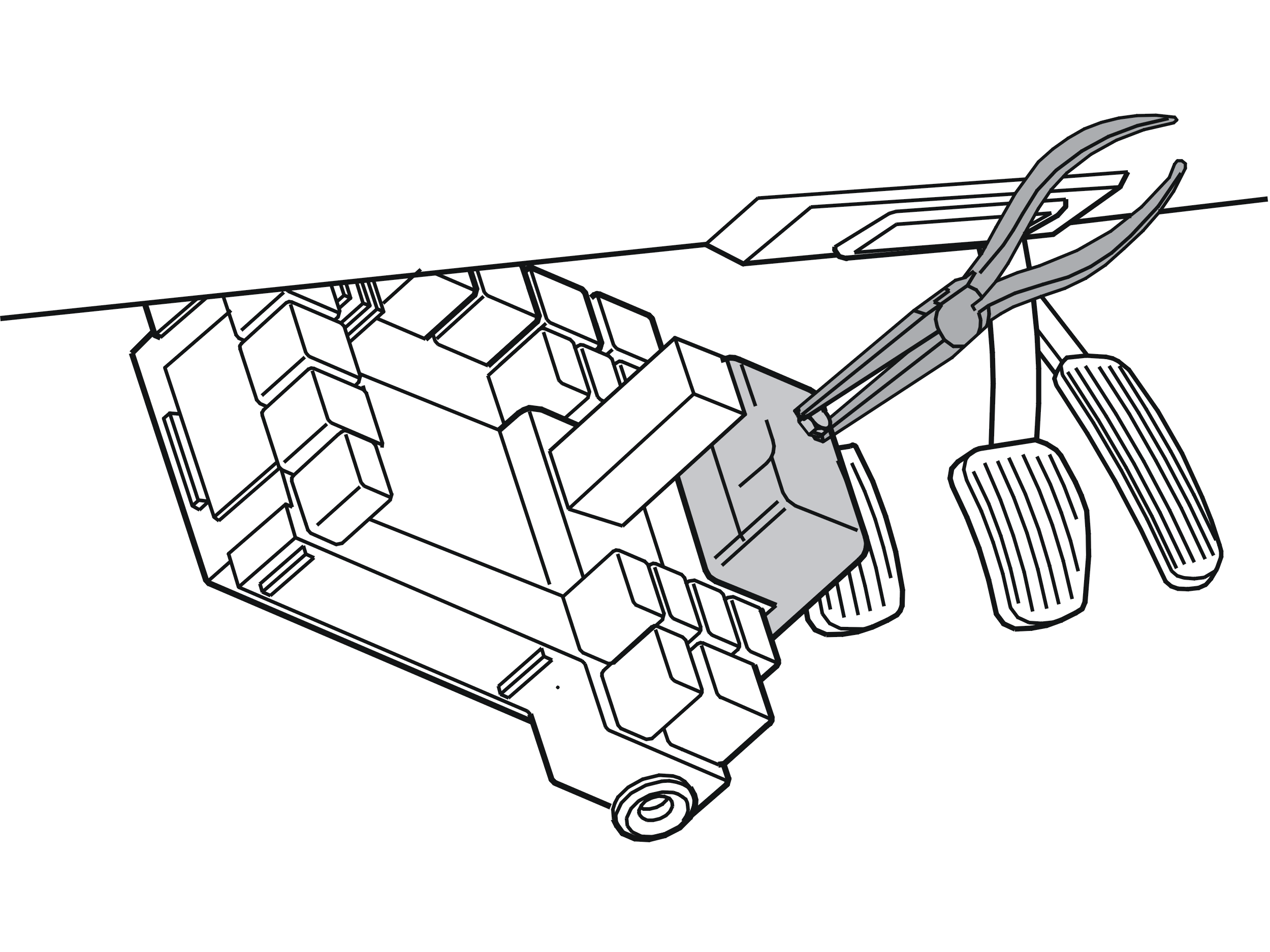

- Используйте плоскогубцы, чтобы отсоединить разъем. Захватите винт и потяните его прямо наружу, так чтобы за ним последовали разъем и крышка.

• Снимите все реле и шунты, соединенные с модулем управления. Запишите расположение.

• Освободите защелку на задней стороне. Используйте отвертку
• Поднимите и выньте модуль управления.

Убедитесь в том, что разъем модуля управления не поврежден.

• Вдавите модуль управления на место таким образом, чтобы защелка на задней стороне зацепилась
• Расположите разъем. Осторожно нажмите на разъем вниз.

Примечание: Штырьки хрупкие. Убедитесь, что разъем входит в модуль управления прямо.

• Затяните винт разъема
• Убедитесь, что крышка разъема расположена правильно. Выполните ремонт, если необходимо
• Установите реле и шунты.
• Установите блок реле.
• Установите звукоизоляционную панель со стороны водителя.

Заказ и настройка программного обеспечения

При заказе и настройке программного обеспечения руководствуйтесь приведенной ниже таблицей.

Завершение

• Запрограммируйте данные, считанные со старого модуля управления (например, данные, запрограммированные клиентом). Это делается через систему связи автомобиля VIDA.
• Перенастройте индикатор необходимости проведения техобслуживания. В противном случае лампа будет получать неправильные справочные данные. (Глобальное время перенастраивается при замене центрального электронного модуля (СЕМ).) Перенастройте индикатор необходимости проведения техобслуживания согласно Переустановка индикатора необходимости проведения техобслужива ния
• Убедитесь, что контроллерная локальная сеть функционирует. Это делается путем считывания идентификационных данных центрального электронного модуля (CEM), заднего электронного модуля (REM) и модуля управления двигателя (ЕСМ) через систему связи автомобиля VIDA.

Другая информация

Расположение других блоков реле и предохранителей указано в Реле, блоки предохранителей и проводка
