Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2003–2009 |
| S60 (-09) | B5234T3 | 2003, 2004 |
| S60 (-09) | B5234T7 | 2003, 2004 |
| S60 (-09) | B5244S | 2003–2009 |
| S60 (-09) | B5244S2 | 2003–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2003–2008 |
| S60 (-09) | B5244SG2 | 2003–2005 |
| S60 (-09) | B5244T3 | 2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S80 (-06) | B5204T5 | 2003–2006 |
| S80 (-06) | B5234T7 | 2003, 2004 |
| S80 (-06) | B5244S | 2003–2006 |
| S80 (-06) | B5244S2 | 2003–2006 |
| S80 (-06) | B5244SG | 2003–2006 |
| S80 (-06) | B5244SG2 | 2003–2005 |
| S80 (-06) | B5244T3 | 2003 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2004–2006 |
| S80 (-06) | B6294S2 | 2003–2006 |
| S80 (-06) | B6294T | 2003–2006 |
| V70 (00-08) | B5204T5 | 2003–2007 |
| V70 (00-08) | B5234T3 | 2003, 2004 |
| V70 (00-08) | B5244S | 2003–2008 |
| V70 (00-08) | B5244S2 | 2003–2008 |
| V70 (00-08) | B5244S6 | 2003–2006 |
| V70 (00-08) | B5244SG | 2003–2008 |
| V70 (00-08) | B5244SG2 | 2003–2005 |
| V70 (00-08) | B5244T3 | 2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2003–2008 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2003, 2004 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2003–2006 |
| XC90 | B6324S | 2007–2010 |
| XC90 | B6324S5 | 2011–2014 |
| XC90 | B8444S | 2005–2011 |
Снятие
Подготовительные работы
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
- Отсоедините отрицательный провод аккумулятора. См. Аккумулятор, замена. Также см. Аккумуляторная батарея, отсоединение
- Снимите бачок жидкости рулевого привода с усилителем и бачок охлаждающей жидкости. Поднимите вверх и сдвиньте в сторону
- Снимите крышку с центрального электрического блока
- Снимите модуль управления двигателя (ECM) Модуль управления двигателя (ЕСМ), замена. Снимите модуль управления коробки передач (TCM) Модуль управления коробки передач, замена.

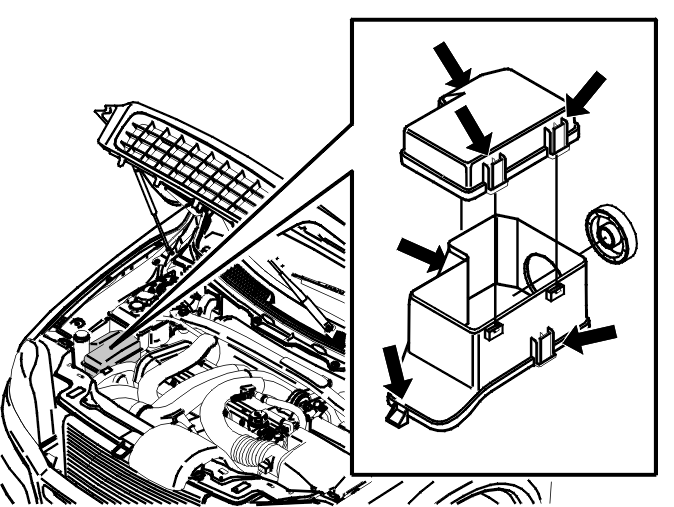

Снятие центрального электрического блока
Освободите 3 зажима.
Снимите:
- промежуточную секцию
- вентилятор охлаждения двигателя, если применимо
- 2 винта держателя разъема на переднем крае. Отсоедините стопорные зажимы держателя разъема при помощи отвертки. Потяните вверх контактный держатель и резиновую втулку
- винт на заднем крае нижнего элемента
- ленточные хомуты кабелей
- нижнюю секцию, потянув ее назад, пока крюк не освободится.
Снятие разъема
- Снимите ленточные хомуты с кабелей
- Отсоедините разъем, освободив замки на переднем крае
- Вытяните и снимите разъем.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка разъема
Вдавите разъем в держатель.
Центральный электрический блок, установка
Установите:
- ленточные хомуты кабелей
- нижнюю секцию. Зацепите на место на переднем крае
- винт в заднем крае. Затяните
- держатель разъема. Вдавите в защелку.
Примечание: Резиновую втулку
- винты
- вентилятор охлаждения двигателя, если применимо
- промежуточную секцию. Убедитесь, что все 3 зажима зацепились.
Заключительные операции
Установите:
- модуль управления двигателя (ECM) Модуль управления двигателя (ЕСМ), замена и модуль управления коробки передач (TCM) Модуль управления коробки передач, замена
- крышку центрального электрического блока
- отрицательную клемму аккумулятора. Также см. Аккумуляторная батарея, отсоединение.
