Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | — | 2001–2004 |
| V40 (-04) | — | 2001–2004 |
Специальные инструменты
- 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK)
Подготовка

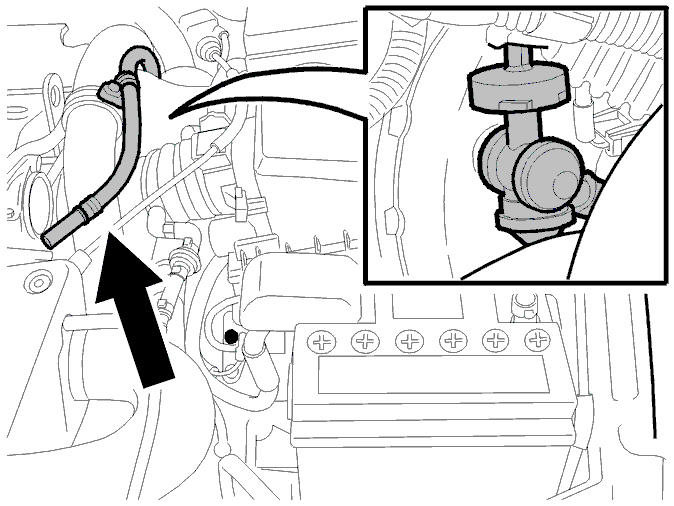

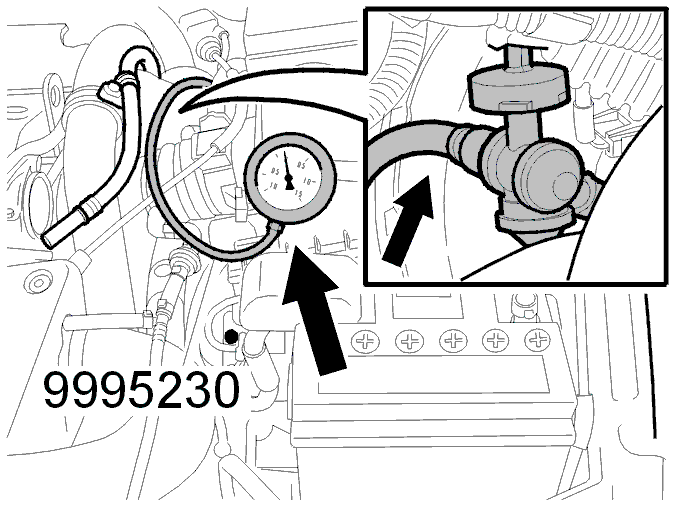

Вытащите регулирующий клапан из усилителя тормозного действия.Подсоедините измеритель 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) к клапану в выходе к усилителю тормозного действия.Отсоедините вакуумный шланг от всасывающей трубы. Заглушите отверстие всасывающей трубы.
Примечание: При включенном зажигании (двигатель не запущен) и при наличии вакуума дополнительный электронасос включается и работает лишь несколько секунд, благодаря реле системы.
Проверка регулирующего вакуум клапана
Запустите двигательСм. ниже проверки регулирующего клапана
| Вакуум ниже 45 кПа | Насос работает | Система в порядке |
|---|---|---|
| Вакуум ниже 45 кПа | Насос не работает | Замените регулирующий клапан |
| Вакуум выше 60 кПа | Насос останавливается | Система в порядке |
| Вакуум выше 60 кПа | Насос не останавливается | Замените регулирующий клапан |
| Вакуум не превышает 60 кПа | Насос не останавливается | Проверьте течь в трубе насос - клапан или Проверка вакуумного насоса |
Выключите двигательПодсоедините вакуумный шланг к всасывающей трубе.
Проверка вакуумного насоса
- Снимите быстродействующую муфту вакуумного трубопровода около вакуумного насоса.
- Смонтируйте измеритель 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) на насосе.
- Запустите двигатель и прочитайте показание счетчика.Значение должно лежать в пределах между 80-90 кПа пониженного давления.
- Выключите двигатель.
- Вакуум не должен понижаться слишком быстро. (Если насос с трудом достигает 80-90 кПа пониженного давления. Замените насос.)
- Уберите манометр.
- Смонтируйте быстродействующую муфту вакуумного трубопровода на насосе.
Проверка обратных клапанов в регулирующем вакуум клапане
Продуйте соответственно проведите всасывание в соединении к усилителю тормозного привода.Если можно продуть, все в порядке.Если не получается провести всасывание, то все в порядке.Смонтируйте регулирующий клапан в усилителе тормозного действия.Снимите вакуумный трубопровод около всасывающей трубы (вдавите пластмассовое кольцо к всасывающей трубе и вытяните трубопровод).Продуйте соотв. проведите всасывание в трубопроводе.Если не получается продуть, все в порядке.Если получается провести всасывание, все в порядке.Смонтируйте вакуумный трубопровод во всасывающей трубе.Снимите быстродействующую муфту около вакуумного насоса.Продуйте соотв. проведите всасывание в трубопроводе.Если не получается продуть, все в порядке.Если получается провести всасывание, все в порядке.Смонтируйте быстродействующую муфту вакуумного трубопровода на вакуумном насосе.
Проверка
Запустите двигатель и проверьте, чтобы создавалось разрежение в усилителе тормозного привода.Несколько раз нажмите на педаль тормоза и прислушайтесь, работает ли вакуумный насос.
