Трубка охлаждающей жидкости и/или корпус термостата, замена

Условия

• Снимите передний брызговик.
• Произведите слив охлаждающей жидкости в соответствии с Система охлаждения, слив/заливка.
• Снимите корпус двигателя.

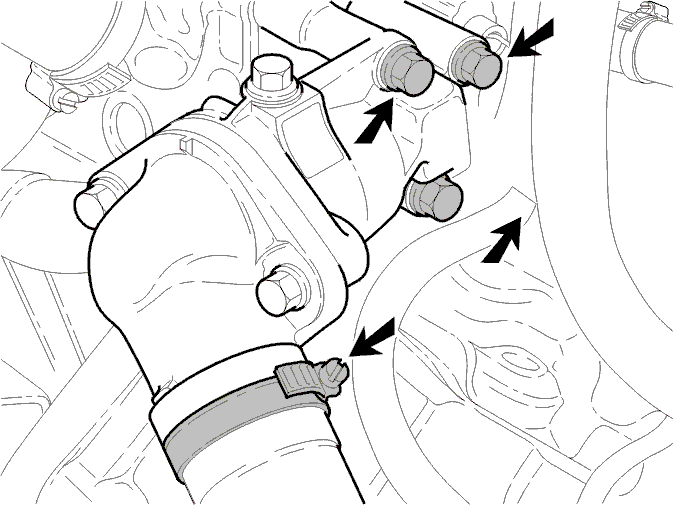

Снятие оболочки термостата

• Удалите радиаторный шланг.
• Выкрутите три винта и поднимите оболочку термостата, поворачивая ее.
• Удалите оставшийся уплотнительный материал.
• Удалите уплотнительное кольцо с трубки охлаждающей жидкости.

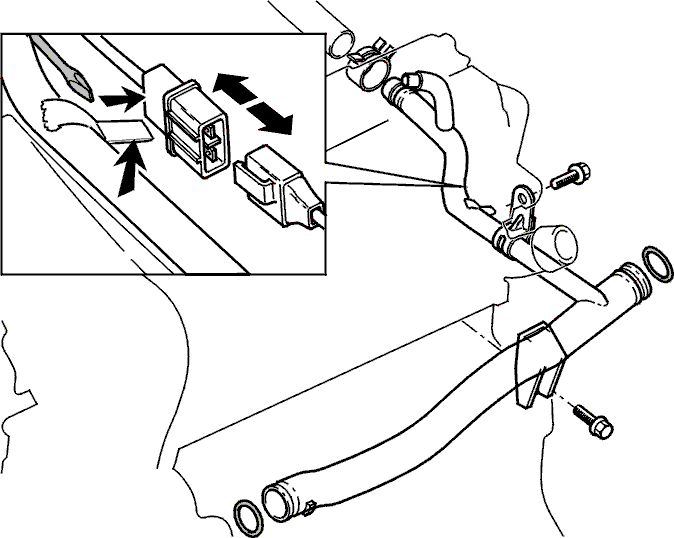

Снятие трубки охлаждающей жидкости

Снимите с трубки охлаждающей жидкости следующее:

• Дроссельная насадка.
• Шланг радиатора, ведущий к обогревателю.
• Соединитель датчика детонации.

Примечание: Воспользовавшись отверткой, нажмите на соединитель, чтобы снять его с трубки охлаждающей жидкости.
- Закрепление винтов.

Осторожно отсоедините трубку от блока двигателя.

Установка трубки охлаждающей жидкости

• Тщательно очистите детали.
• Установите новое уплотнительное кольцо и смажьте его вазелином.
• Осторожно поверните трубку охлаждающей жидкости в блоке двигателя.
• Установите оба крепежных винта. Момент затяжки:14 Нм.
• Подсоедините шланги охлаждающей жидкости к дроссельной насадке и обогревателю.
• Прикрепите соединитель датчика детонации к трубке охлаждающей жидкости.

Установка оболочки термостата

• Нанесите жидкую прокладочную мастику (арт. № 116 1231) на уплотняемую поверхность головки цилиндров диаметром площади макс. 3 мм.
• Установите новое уплотнительное кольцо и смажьте его вазелином.
• Осторожно поверните оболочку термостата на трубке охлаждающей жидкости.
• Прижмите оболочку термостата к головке цилиндров.
• Установите и закрутите три крепежных болта. Момент затяжки: 24 Нм.
• Подсоедините шланг радиатора к радиатору.

Долейте и проветрите охладительную систему, см. Система охлаждения, слив/заливка.Установите корпус двигателя.
