Труба/шланг, компрессор, замена (B8444S)

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.:.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См.:.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

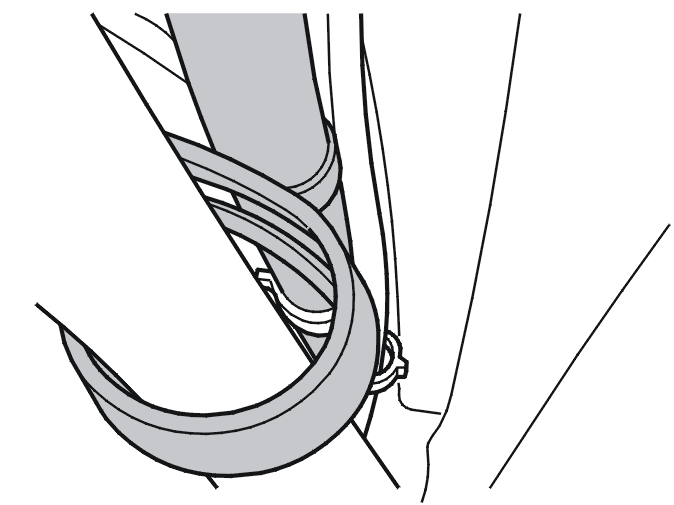

Снимите защитный кожух под автомобилем (как показано на иллюстрации).

Описание метода

Этот метод состоит из:

• замените
• замените.

Снятие трубки/шланга между компрессором и конденсатором (сторона повышенного давления)

Снимите:

• левую фару. См.

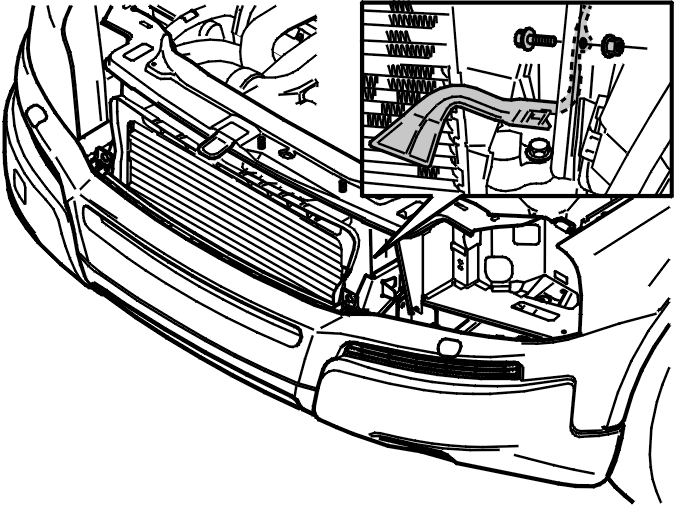

• 1 винт и 1 гайку. Снимите тягу с защелки выключения запора капота (как показано на иллюстрации)
• 1 винт с соединения трубки/шланга между компрессором и конденсатором
• трубку с зажимного крепления между конденсатором и осторожно покрутите в одну сторону.

Поднимите автомобильПодвесьте нижний шланг охлаждающей жидкости так, чтобы он находился в стороне от компрессора системы кондиционирования.

Снимите:

• Нижнее соединение трубки/шланга компрессора системы кондиционирования и поместите его с одной стороны
• 1 винт. Снимите верхнее соединение трубки/шланга компрессора системы кондиционирования.

Поднимите над шлангом охлаждающей жидкости трубку (шланг) системы кондиционирования с держателя на подрамнике.Снимите провод нагреваемого датчика кислорода (HO2S) с трубки (шланга) системы кондиционирования.

Опустите автомобиль.Поднимите трубку (шланг) системы кондиционирования через моторный отсек.

Установка трубки /шланга между компрессором и конденсатором (сторона повышенного давления)

Примечание: Моменты затяжки см. в.

Установите трубку/шланг на компрессоре в зажимное крепление на верхнем соединении к конденсатору и в держатель над нижним шлангом охлаждающей жидкости (как показано на иллюстрации).

Установите:

• 1 соединение трубки M8. Убедитесь, что кольца уплотнения надежно расположены между приемником и трубкой/шлангом. Затяните винт
• 1 соединение трубки M8 на компрессоре. Убедитесь, что кольца уплотнения расположены надежно. Затяните винт
• провод нагреваемого датчика кислорода (HO2S) к трубке (шлангу) системы кондиционирования.

Выполните завершающие работы. См.Завершение

Снятие трубки/шланга между точкой разветвления на лонжероне и компрессором (сторона низкого давления)

Поднимите автомобильПодвесьте нижний шланг охлаждающей жидкости к одной стороне.

Снимите:

• 1 винт. Снимите нижнее соединение трубки/шланга с компрессора системы кондиционирования. Опустите автомобиль.
• 1 винт. Снимите соединение на точке разветвления на правом лонжероне.

Поднимите вверх трубку (шланг) системы кондиционирования.

Установка трубки/шланга между точкой разветвления на лонжероне и компрессором (сторона низкого давления)

Примечание: Моменты затяжки см. в.

Установите:

• трубку/шланг на верхнем выходе к точке разветвления и к выходу компрессора системы кондиционирования
• 1 винт M8 к выходу трубки на точке разветвления. Убедитесь, что кольца уплотнения надежно расположены между точкой разветвления и трубкой/шлангом. Затяните.

Поднимите автомобиль

Установите 1 выход трубки на компрессоре, M8. Убедитесь, что кольца уплотнения расположены надежно. Затяните.

Выполните завершающие работы. См.Завершение

Проверка функционирования с поиском утечки

Выполните вакуумную откачку системы кондиционирования. См.:.Заполните систему кондиционирования хладагентом. См.:.Выполните поиск утечки в системе кондиционирования. См.:или.Установите защитный кожух под автомобилем (как показано на иллюстрации).Выполните испытания для определения рабочих характеристик блока управления микроклиматом. См.
