Труба сцепления, замена (1)

Подготовка

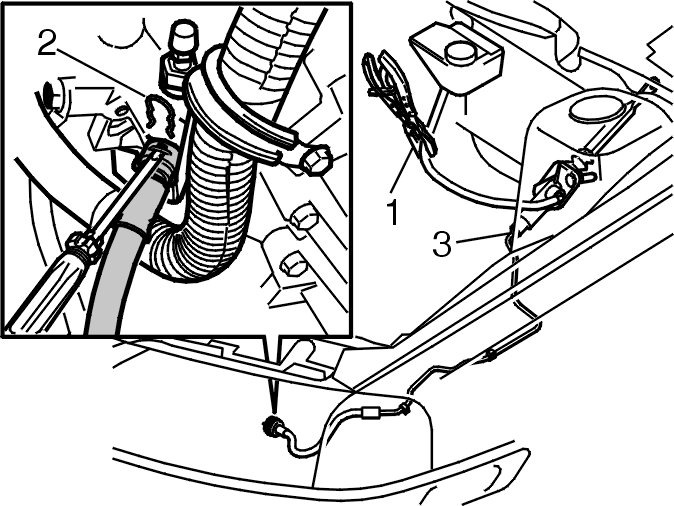

Заблокируйте шланг между бачком тормозной жидкости и главным цилиндром. Используйте зажим для шланга (1).Снимите:

• корпус воздухоочистителя
• запорную планку (2)
• трубу сцепления с адаптера на рабочем цилиндре сцепления
• трубу сцепления с наклонного соединителя (3) на главном цилиндре таким же образом.

Замена трубы сцепления

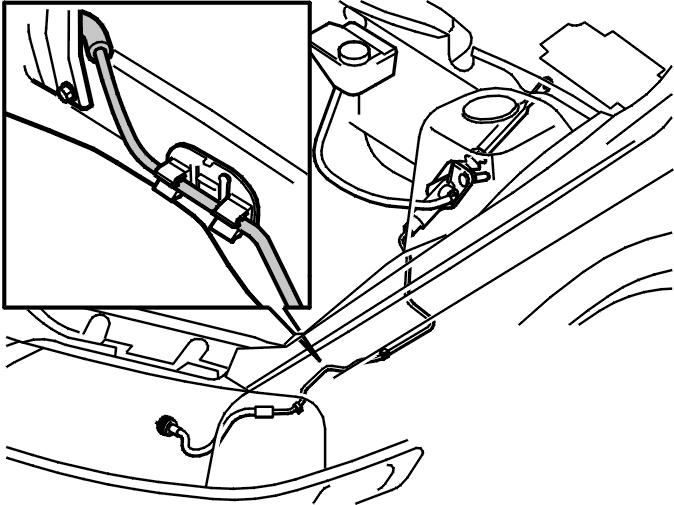

Отсоедините трубу сцепления от держателя на лонжероне. Снимите трубу сцепления. Установите новую трубу сцепления так, как она была проложена ранее.

Завершение

Установите:

• трубу сцепления для наклонного соединителя на главном цилиндре
• запорную планку
• трубу сцепления к адаптеру на рабочем цилиндре сцепления
• запорную планку.

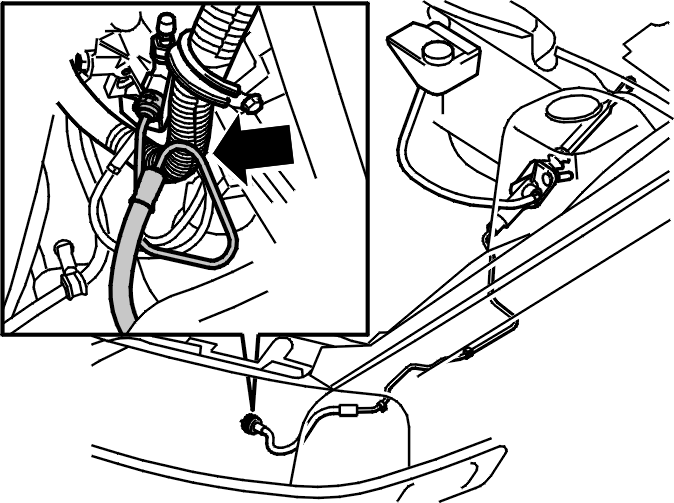

Убедитесь, что петля на трубе сцепления не касается жгута проводов (см. стрелку). Если необходимо, выполните регулировку, осторожно отведя трубу сцепления в сторону. Убедитесь, что петля расположена горизонтально, чтобы предотвратить возникновение воздушных пробок в трубе сцепленияПрокачайте сцепление.Установите корпус воздухоочистителя.Проверьте уровень в бачке тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT4+) при доливке.

Проверка противовеса на рычаге переключателя передач

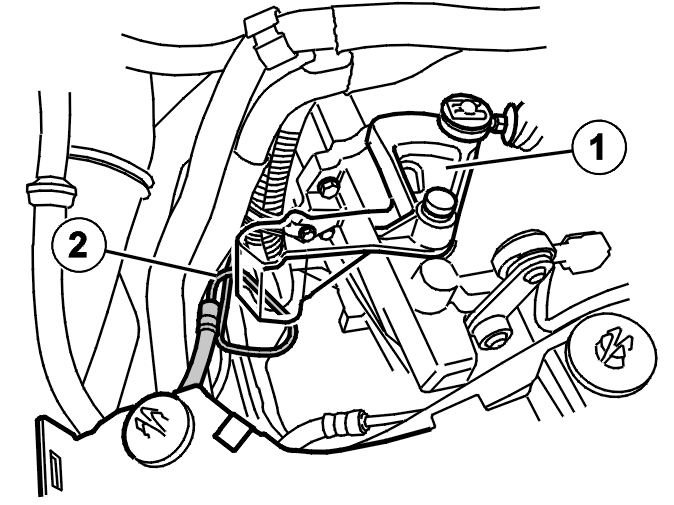

Примечание: Этапы 4-5 применяются, если автомобиль имеет противовес (1) на рычаге переключателя передач.

Убедитесь, что петля трубы сцепления (2) и противовес (1) не мешают друг другу.

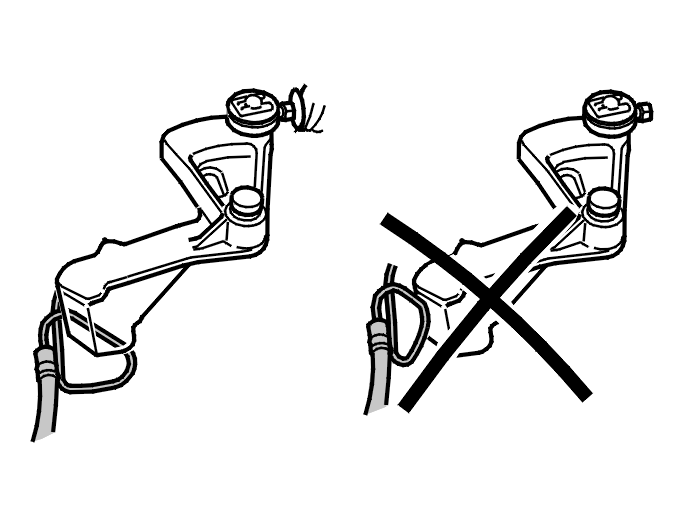

Положение петли

Примечание: Петля должна быть расположена горизонтально и находиться под грузом. Правильную установку см. на иллюстрации.
